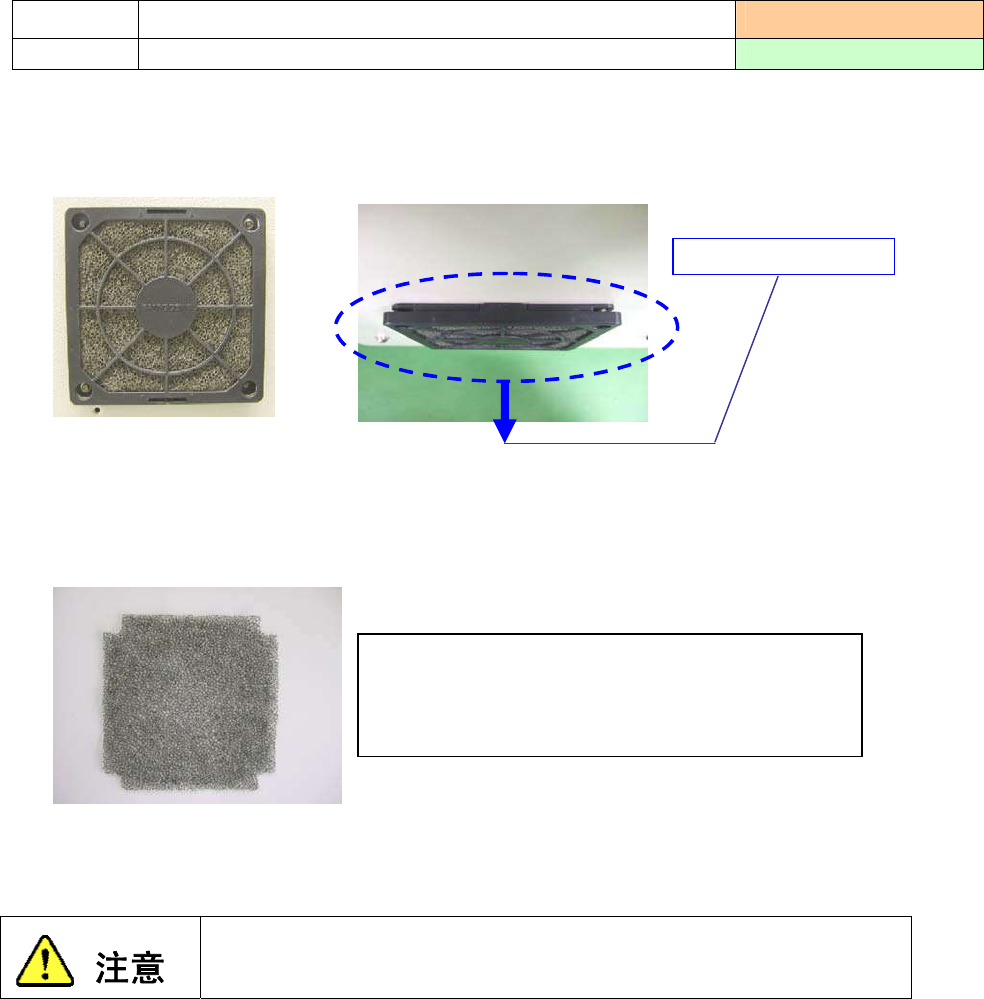

（１） 拆下风扇马达的过滤器。
把黑色树脂部分向身前方向拉，即可拆下。
风扇马达 机器侧面
（２）用吸尘器吸过滤器的灰尘。
风扇过滤器
（３） 把过滤器装回去。确认风扇运转是否正常。
因风扇高速旋转，在接通电源的状态下进行作业有危险。
要进行作业时，请务必切断电源。
清扫部位
5-3-16风扇马达
实施频度：每月
清扫内容
清扫过滤器的灰尘、异物
使用工具：
吸尘器
无法去除脏污时，请更换过滤器。
名称：风扇过滤器
商品号：HM001010020（内有 5 张）
向箭头方向拉
操作手册Ⅱ
5-32
5-4注油
1) 用黄油枪，从 XY 轴直动单元的黄油注油孔注入黄油。
注油项目
5-4-1XY轴直动单元
实施频度：每年
使用工具：黄油枪 使用润滑油：
6459 润滑油 N
注油处 XY 轴直动单元（黄油注油孔）
①Ｘ轴直动单元轨道 上下 2 根
②Ｘ軸直动单元 上下左右 4 处
③Ｙ轴直动单元轨道 左右 2 根
④Ｙ轴直动单元 前后左右 4 处
黄油注入处
（黄油注入孔）
操作手册Ⅱ
5-33
１） スクリューシャフト 左右 1 本ずつ
①全面に黄油を塗布して下さい。
１） ガイドシャフト 左 2 本、右 3 本
①全面に黄油を塗布して下さい。
１）请在垫圈部和滑动沟槽部涂上黄油。
注油项目
5-4-2传送螺旋轴（轴）
实施频度：每月
使用工具：毛刷 使用润滑油：6459 润滑
油 N
注油项目
5-4-3传送导轴
实施频度：每月
使用工具：毛刷 使用润滑油：6459 润滑
油 N
注油项目
5-4-4基板挡块部
实施频度：每月
使用工具：毛刷 使用润滑油：6459 润滑
油 N
*
①
①
