操作手册Ⅱ
4-19
4）升级到Access97 格式
可将数据库文件转换为Microsoft公司的“Access97”格式，用Access97进行操作。但转换为Acc
ess97格式的数据，不能再恢复到转换前的数据库格式。
<步骤>
① 在菜单栏中，单击“工具”/“数据库工具”/“数据库文件更新为 Access97 格式”。
② 显示“选择一个文件”画面。请选择文件，单击“打开”。
③ 显示如下信息。单击“是”。
④ 进行转换。
操作手册Ⅱ
4-20
5）修补数据
将数据注册到FLEXLINE数据库时，有时会把一些超出贴片偏移范围和元件层的数值注册进去。
可以通过“修补数据”功能对这些超范围的数据进行初始值化。
<步骤>

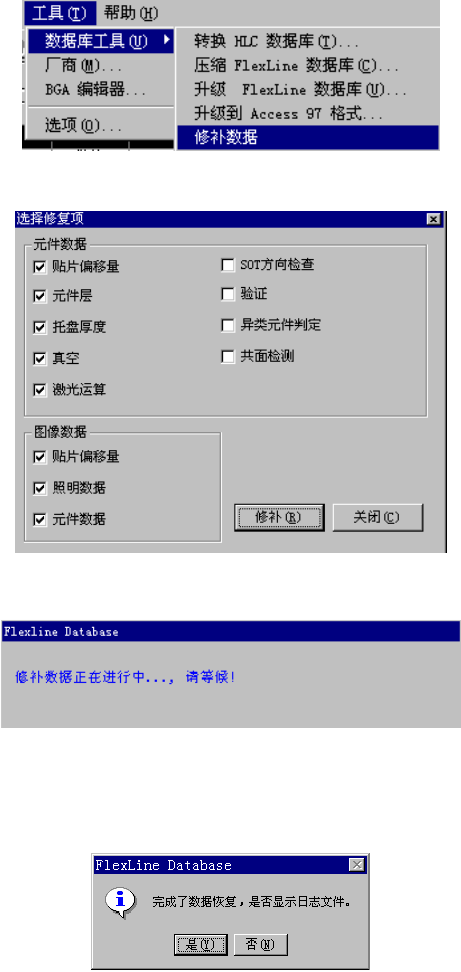

① 在菜单栏中，选择“工具”/“数据库工具”/“修补数据”。
② 显示如下画面。选择修补项目，单击“修补”按钮，即可开始修补。
修补数据时显示如下信息。
③ 数据修补结束后，显示如下信息。选择“是”后，显示数据修补日志文件（在进行数据修补
时，日志文件以“MDB 文件名_res.log”为文件名，保存在安装有 MDB 修复的文件夹中）。
操作手册Ⅱ
4-21
(2)厂商
厂商名存入数据库的参考项目，需要时可显示。
在这里制作的厂商名编入“元件表格”里，可从“厂商”栏清单里选择。

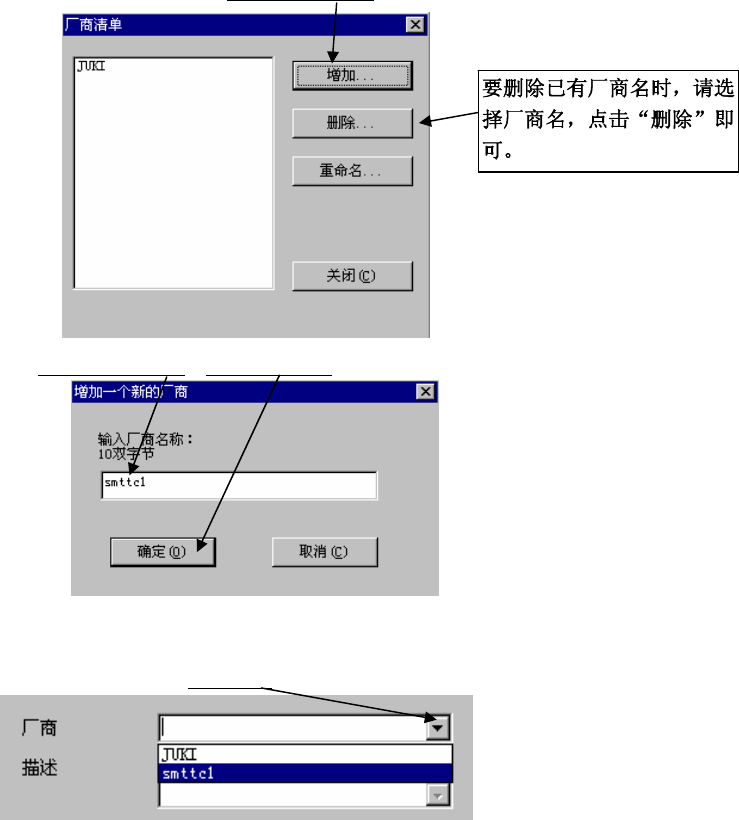

1) 厂商名的制作顺序
① 在菜单栏中，单击“工具”/“厂商清单”。
② 显示厂商清单画面。单击“增加”。
③ 增加一个厂商名，单击“确定”。
2) 选择厂商名
在元件表格画面上，单击此处，从显示的一览表中选择。
(3)球模式编辑
新建、编辑BGA、FBGA等球元件数据。
有关制作方法的详细说明，请参见“2-3-7图像数据”。
