操作手册Ⅱ
2-108
2-3-8-5-2制作扩展列数据格式

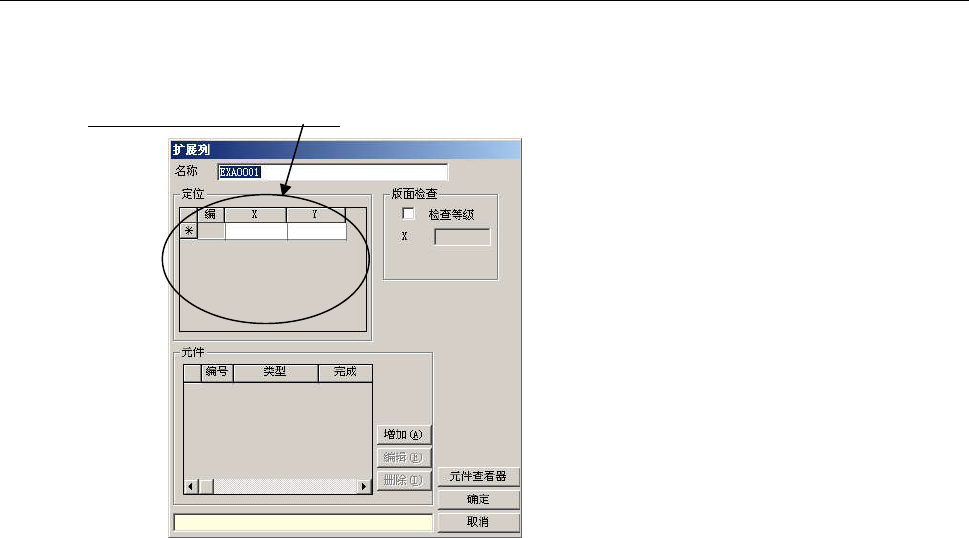

在通用图像元件数据制作初始画面中选择“扩展列数据格式”，则显示如下的画面。
基本的制作方法与“元件组/元件格式”的制作方法相同，但对于“扩展列数据格式”，需逐一
指定元件的X、Y坐标进行配置。
在“定位”上逐一配置元件。X、Y坐标是从元件中心位置开始的距离。
※最多可设定 256 个位置。
操作手册Ⅱ
2-109
2-3-8-6元件查看器
能以图表的方式来浏览已经制作的通用图像元件的数据。
2-3-8-6-1打开“元件查看器”
可从以下3处打开“元件查看器”，操作方法及显示内容因打开位置而异。
表 2-3-8-6-1“元件查看器”的操作与显示内容的差异
打开“元件查看器”的位置
要编辑元件数据时 显示内容
图像表格画面 必须关闭“元件查看器”
元件数据画面
显示所有的元件组
元件组画面
无须关闭“元件查看器”
仅显示当前的元件组
1) 从图像表格画面打开
若是通用图像元件，图像表格画面上会显示“预览”按钮。
◇ 点击“预览”按钮,显示如下的对话框。
【球元件的画面显示例】 【引脚面元件的画面显示例】
操作手册Ⅱ
2-110
2) 从元件数据画面打开
在元件数据画面中确认元件组数据已完成后，点击“元件查看器”按钮。
3) 从元件组画面打开
在元件组画面中确认元件数据已完成后，点击“元件查看器”按钮。
