操作手册Ⅱ
2-84
<新建球图案的方法>
a)按下“建立新图案”按钮。
b)选择图案类型,输入新图案的“行”数与“列”数。
c)按下“显示图案”按钮,则在“球图制作区域”中显示已择的球图案。请对球进行
追加·删除以编辑图案。
当球图案制作时设置的球数与该画面中设置的球数不同时,显示下述确认信息。选择
定”,则该画面中设置的球数生效。
制作·编辑后,请单击“保存”,再单击“确定”。
保存新建的球形图案时,显示球形图案名的设置画面。
请输入球形图案名,单击“确定”。
操作手册Ⅱ
2-85
11)周边图案的球面存在行的设置(仅限于 BGA、FBGA 元件)
设置周边型BGA、交叉的周边型BGA(更多)、交叉的周边BGA(更少)球面图案时,要从周边开
始计算球所在行的行数进行设置。
置了案时在列中“数”为“*面中示。
4
4

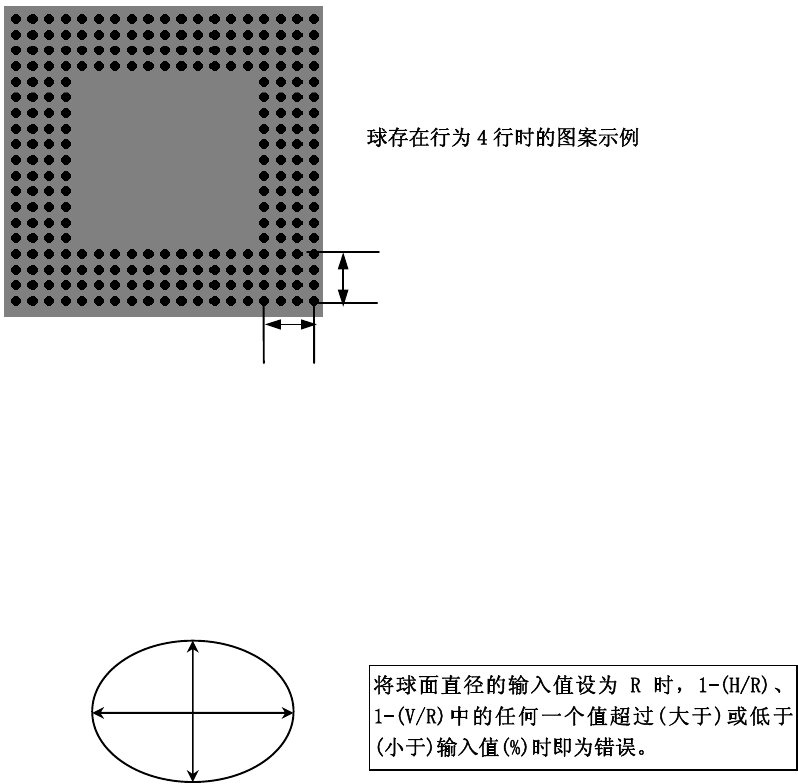

■ 该例中的球存行数为 4。
12)直径检查、变形检查(仅限于 BGA、FBGA)
识别方式为“所有球面-基板”“所有球面-陶瓷”时,可设置是否进行球面检查和判定值。
●直径检查测量各球的纵向与横长度,无论一个长度超设置值都将被为识
错误。建议将检查水平值(输入值)指定在40%以上。
●变形检查:检查球的面积。与输入的直径换算的球面积比,算出来的像素值低于设
置值或大于设定值时,作为识别错误。建议将检查水平值(输入值)指定在45%以上。
检查的初始值为“50”。
如果检查严格(将数字设置小),则错误发生率就高。
H
V
操作手册Ⅱ
2-86
13)引脚方向
元件种类为单向引脚连接器时,设置有引脚的面是上还是下。
用<右>击选择。
14)识别引脚(左上、右上、左下、右下)
对连接器元件,通常需要识别所有引脚,如只能识别两端的引脚,或两端有引脚以外的发
物时,只能分别按:“仅对两端引脚”进行识别,或把发光物体假定为引脚,“两端引脚除
外”进行识别。
右击,则显示选择项目。

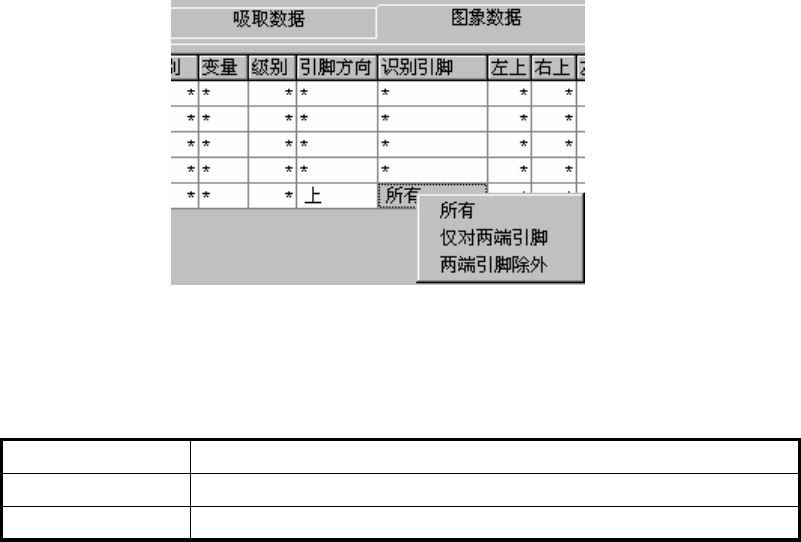

在列表画面设置识别引脚
2-3-4识别引脚选择项目
所有引脚 将所有引脚作为识别对象。
仅对两端引脚 从引脚两端开始指定识别引脚的范围。
两端引脚除外 从引脚两端开始指定不识别引脚的范围。
指定为仅识别两端引脚、两端引脚除外时,要输入左上、右上、左下、右下的引脚根数,指
定识别范围。
