MEC-AIMEX2S-011S0 4. 基本操作 AIMEX IIS 机械手册 83 4.5 安装 / 拆除料盘单元 -LTW 这个章节主要说明如何安装、拆除料盘单元 -LTW。备注 )如果模组需要安装料盘单元 -LTW，那么该模组具备必须具备相应的单元构成。关于如何变更为可安装料盘单元 -LTW 的单元构成，请参考「8.1 使用料盘单元 -LTW 的准备工作」。 4.5.1 拆除方法 1. 使机器 ( 模组 ) 停止运转…

4. 基本操作 MEC-AIMEX2S-011S0

82 AIMEX IIS 机械手册

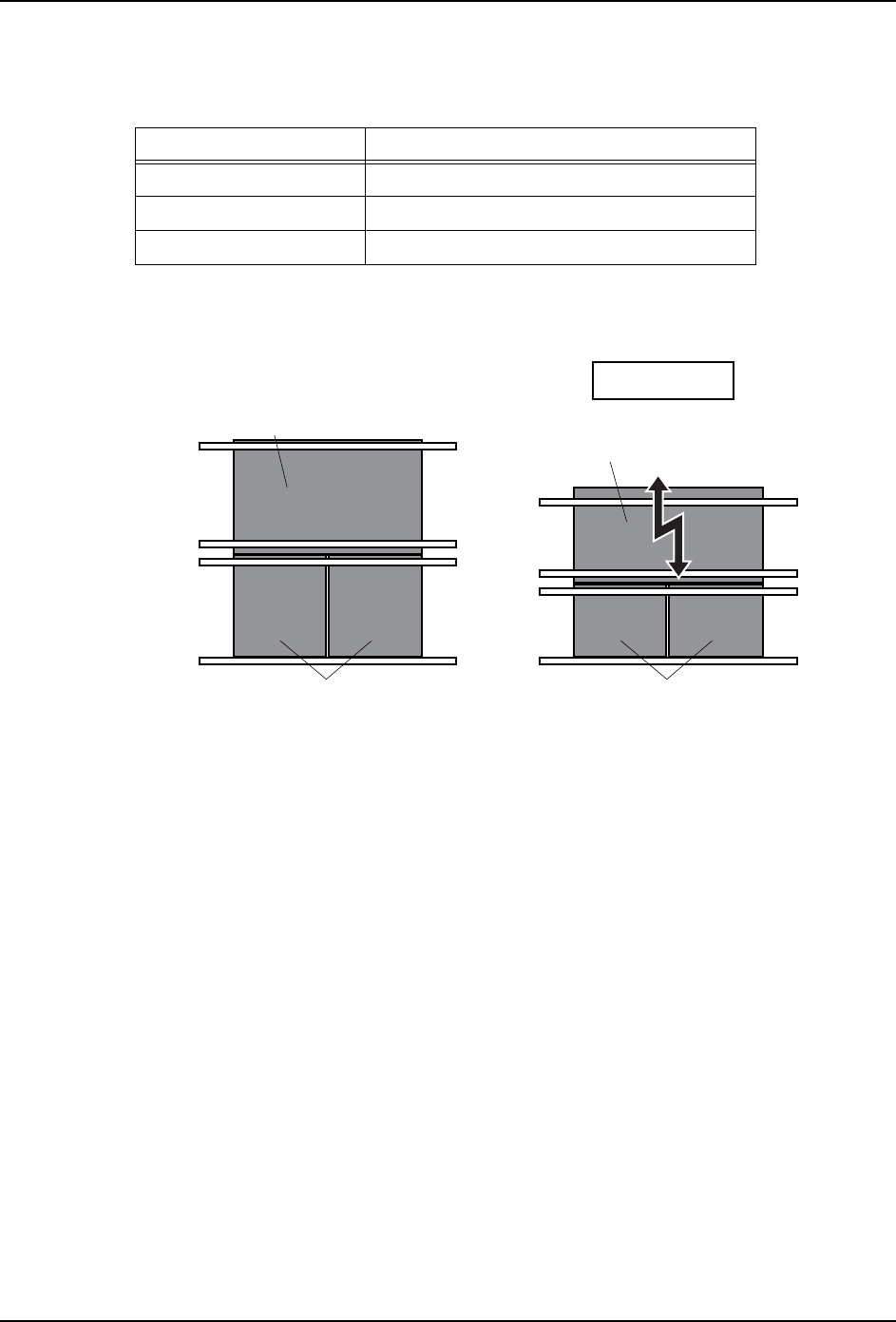

靠前生产时更换支撑板

靠前生产时，适用于轨道 1 的支撑板有以下 3 种型号。生产时请根据电路板尺寸选择合适的

支撑板。适用于轨道 2 的支撑板只有 1 种型号，无需更换。

根据前面所述方法就可以更换为用于靠前生产的支撑板。请根据步骤 7 把轨道 1 的支撑板换

成和电路板尺寸匹配的型号，然后请根据轨道 1 的支撑板位置调节轨道 2 的支撑板。

支撑板型号（轨道 1）可搬运的电路板尺寸（mm) （轨道 1）

靠前生产 200 型 48 ～ 200

靠前生产 280 型 48 ～ 280

标准型 48 ～ 318

䗮䘧ⱘᬃᩥᵓ

䗮䘧ⱘᬃᩥᵓ˄⫼Ѣ䴴ࠡ⫳ѻ˅

30MEC-0328S

䴴ࠡ⫳ѻᯊ

䗮䘧ⱘᬃᩥᵓ˄ᷛޚ˅

䗮䘧ⱘᬃᩥᵓ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 4. 基本操作

AIMEX IIS 机械手册 83

4.5 安装 / 拆除料盘单元 -LTW

这个章节主要说明如何安装、拆除料盘单元 -LTW。

备注 )如果模组需要安装料盘单元 -LTW，那么该模组具备必须具备相应的单元构成。关于如

何变更为可安装料盘单元 -LTW 的单元构成，请参考「8.1 使用料盘单元 -LTW 的准备工

作」。

4.5.1 拆除方法

1. 使机器 ( 模组 ) 停止运转并调到 START 等待状态。

2. 请执行单元更换指令中的料站更换指令，从而使料盘单元 -LTW 解除锁定。

警告

从机器上拆除搬运料盘单元 -LTW 后请锁定脚轮。如果地面有坡度，料盘单元 -LTW 可

能会自行移动后撞到人而导致伤害。

注意

装有料盘时，请不要移动、安装、拆除料盘单元 -LTW。有可能造成元件位移或从料盘

中掉出。

安装、拆除料盘单元 -LTW 时，请不要用力过猛而导致机器受损。

注意

拆除 / 安装料盘单元－ LTW 时，请不要操作到一半而中途停下。请确保足够的作业空

间。如果地面有坡度，料盘单元 -LTW 可能会自行移动后撞到人而导致伤害。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

4. 基本操作 MEC-AIMEX2S-011S0

84 AIMEX IIS 机械手册

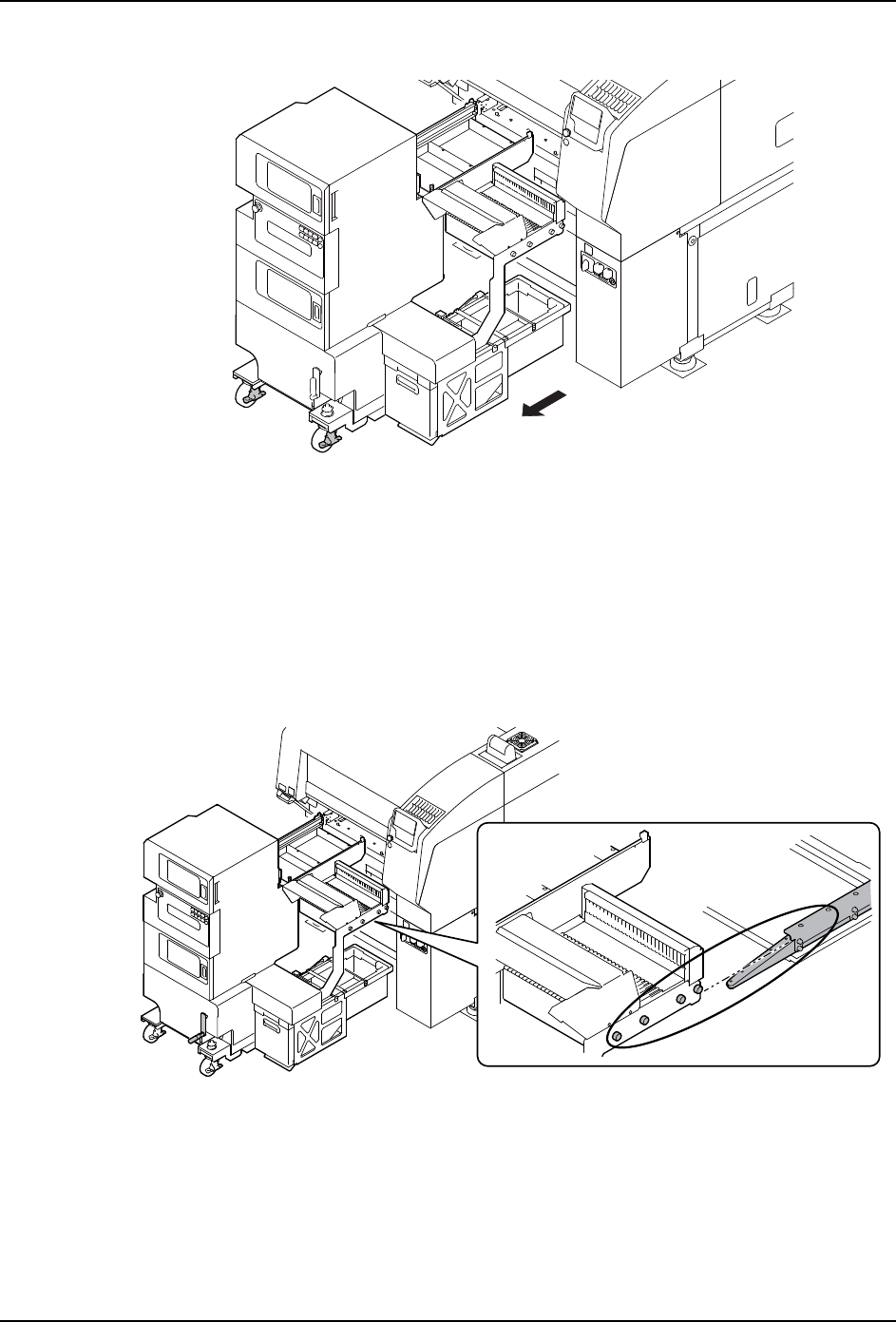

3. 将料盘单元 -LTW 慢慢地从机器中拉出。

4. 为了防止料盘单元 -LTW 随意移动，请锁定脚轮。

4.5.2 安装方法

备注 )如果装机后初次安装料盘单元 -LTW 则必须调节好高度。（请参考「 AIMEX IIS 安装手

册」中的「装机」章节。）

1. 请打开主电源并将操作画面调到 START 等待状态。

2. 请将料盘单元 -LTW 推到机器正前方。

3. 请转动手柄调节高度使料盘单元 -LTW 的滚轮与料站基座导槽保持一致。

4. 将料盘单元 -LTW 的滚轮与料站基座的导槽对齐。慢慢向前推料盘单元 -LTW 直到碰到机

器内的挡块为止。

30MEC-0442

30MEC-0441
