9.1.7 设定 PAM 测定模式
机上 PAM 测定有以下 2 种模式。请根据目的选择模式。
a. 「PAM 模式」∶测定贴装精度后计算、反映最终修正值。
b. 「精度确认模式」∶仅仅确认贴装精度。
备注 )关于此处说明的附加软件的操作方法，请参考 「附加软件操作手册」（在线手册）中
的 「机上 PAM 测定」项。
设定 PAM 测定模式之前的确认工作
在设定 PAM 测定模式之前请确认以下事项。
a. 处于通常模式状态下的初始画面。
b. 工作头上的吸嘴是否已全部装回吸嘴置放台。如果没有，则请通过吸嘴置放台更换
指令完成此操作。
c. 支撑板上无支撑销。
d. 在附加软件机器设定画面 - 「机器功能设定」中的 「电路板搬运设定」中的 「最大
电路板宽度设定」中，轨道 1、轨道 2 都设定为 「50mm-318mm」。
设定方法

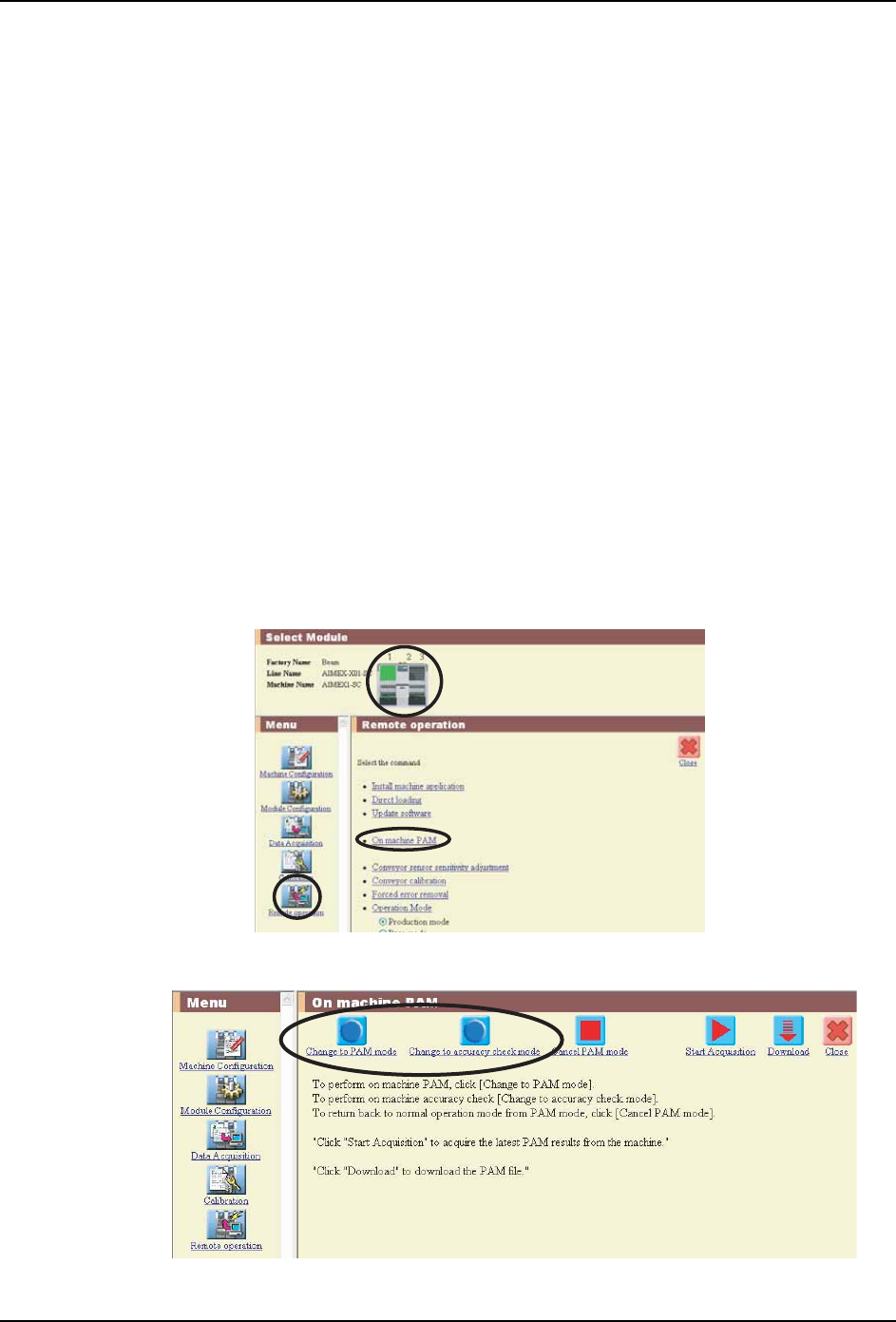

1. 在附加软件机器设定画面中先选择执行 PAM 测定的模组，然后点击 「远程操作」。
2. 请选择 「机上 PAM」。
3. 请选择 「PAM 模式设定」或 「精度确认模式设定」。
30MEC-0204E
30MEC-0205E
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 9. 调整
AIMEX IIS 机械手册 373

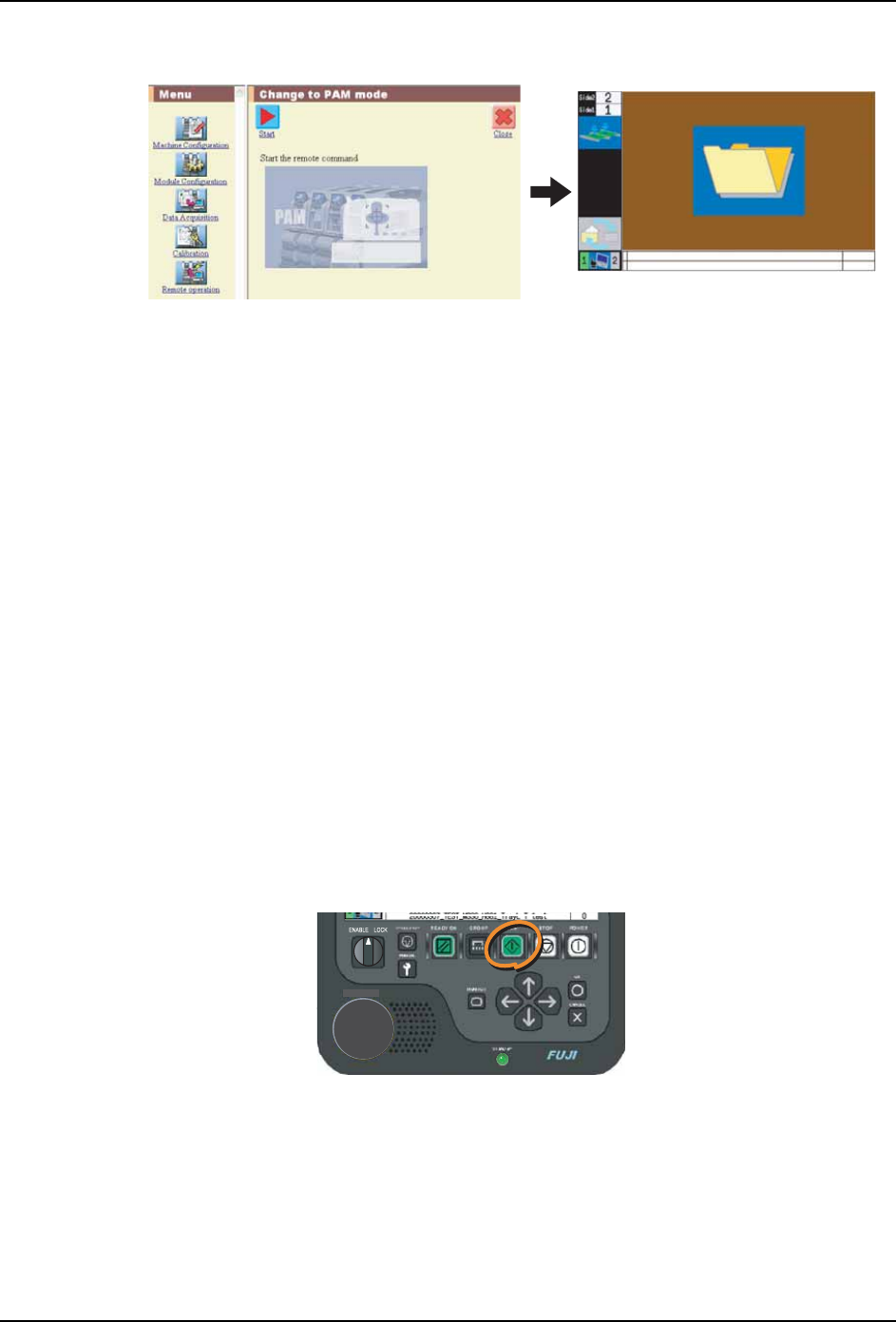

4. 请选择 「开始」，完成模式设定后所选择的模组的操作画面变为 PAM 模式。
备注 )如果是 PAM 模式，等待 Job 的画面背景色将变为褐色。
取消 PAM 测定模式时，请选择 「远程操作」- 「机上 PAM」- 「取消 PAM 模式」。选择 「开
始」- 「关闭」后模组返回到通常的运转画面。此外，如果设置 PAM 测定模式或恢复生产运
转，则 Job 会被从机器上删除。
9.1.8 测定方法
请按以下步骤进行测定。如果支撑板上装有支撑销，则请事先将其拿掉。
注意 )如果装有支撑销，则测定时会与治具碰撞。
1. 请通过 Flexa 传输用于 PAM 测定的 Job。如果是 「精度确认模式」，在传送的 Job 名称
前面显示为 ［CHECK］。
2. 请将供料器安装在 Job 指定料槽中。
a. 测定 H12HS 或者 V12 型工作头∶请先将 1005 白色元件装入供料器后安装在 Job 指定
料槽中，然后按位于正面门处的设定按钮。
b. 测定 H01、H02、H08M、OF 型工作头∶请先将送料步幅设定为 4mm 的 12mm 宽空供料
器装入料槽，然后按位于前面盖板处的设定按钮。
备注 )如果是 H08M 工作头，则请安装 2 个空供料器。
c. 如果测定带料盘单元 -LTW 的模组，则无需此操作。
3. 请按 START 键。随后机器与通常运转时一样开始精度校正，与此同时搬运轨道根据治具
板宽度调节自身宽度。
4. 完成精度校正后进入电路板等待状态。为了安装治具板，请按所有模组的 CYCLE STOP
键。
5. 按 MANUAL 按钮使画面显示为手动操作指令。
30MEC-0206E
30SYS-0128J
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
9. 调整 MEC-AIMEX2S-011S0
374 AIMEX IIS 机械手册
6. 请用箭头键选择清扫指令后按 OK 键。
7. 显示作业指示。请按 OK 键后慢慢地拆除 MFU-65 或料盘单元 -LTW。
8. 请先打开正面门，然后在轨道 1 上安装治具板 , 最后按 OK 键。如果测定 H01、H02、
H08M、OF 型工作头的贴装精度，则请安装放好玻璃元件的治具板。
9. 请关闭正面门后安装 MFU-65 或料盘单元 -LTW。
10.请按 MANUAL 按钮使屏幕返回到 START 等待画面，然后再按 START 键。机器开始通过贴
装元件测定贴装精度。测定结束后治具板自动松开。
备注 )如果测定的元件比较多，看上去像是要在夹紧电路板的状态下停下来。其实这期间机
器在输出测定结果。因此请不要随意将手伸入机器内。
11.治具板松开后请按 CYCLE STOP 键使屏幕返回到 START 等待画面。
12.请先按 MANUAL 键使屏幕显示为手动指令画面，然后用箭头键选择电路板送出指令并按
OK 键。
13.显示作业指示。请按 OK 键后慢慢拆除 MFU-65 或料盘单元 -LTW。
14.请打开正面门并取出治具板。
15.请关闭正面门并安装 MFU-65 或料盘单元 -LTW。
16.请按 MANUAL 键使屏幕返回到 START 等待画面。
17.请记录操作画面上所显示的贴装精度测定结果。
