MEC-AIMEX2S-011S0 3. 传感器分布图
AIMEX IIS 机械手册 53

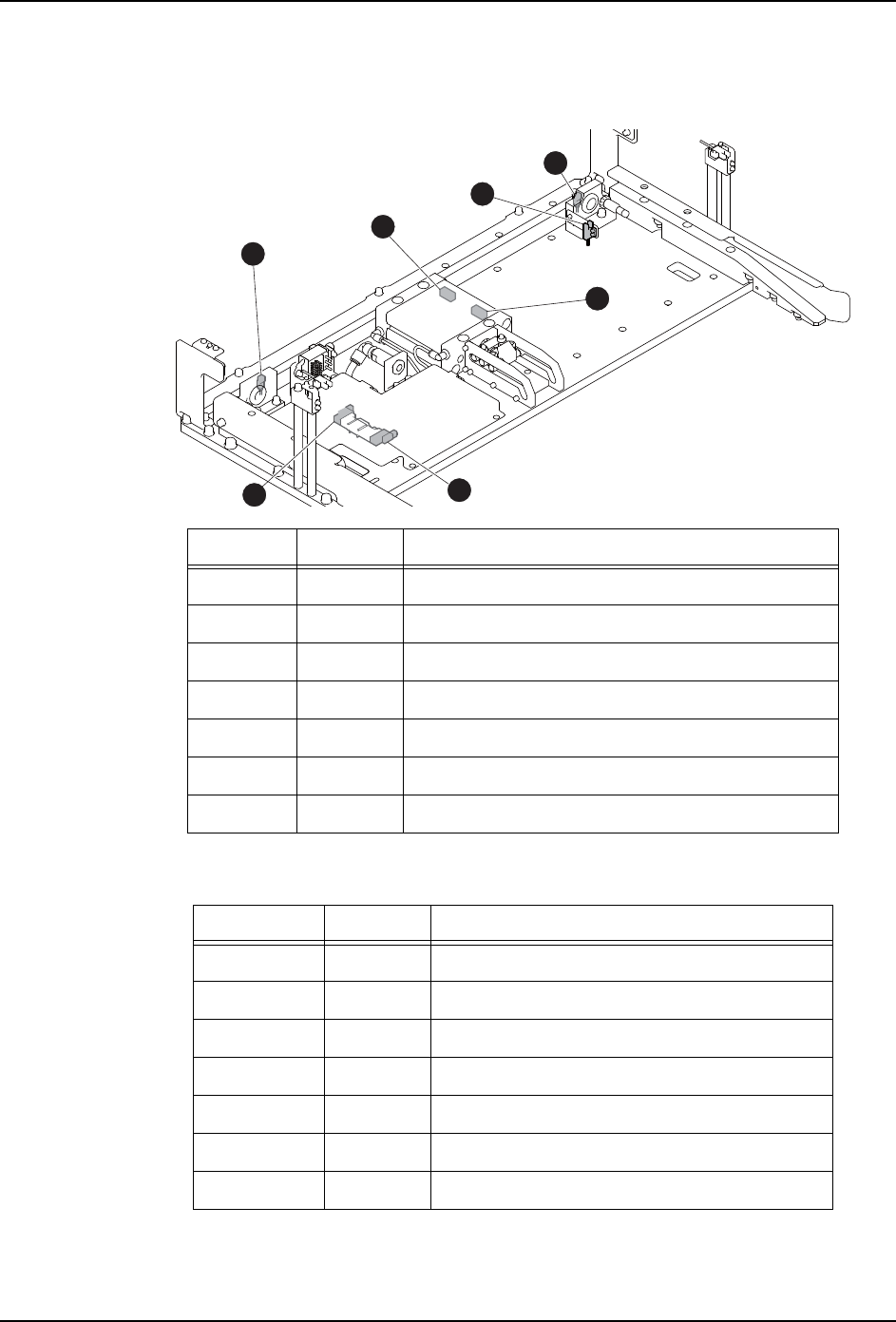

3.7 料站基座传感器
3.7.1 Side 1
3.7.2 Side 2
※ 上述 I/O 包含在 「Equipment Check」中的 [I/O 监视器 - 模组 - 远程控制 ] 项目中。
图中编号 地址 信号名
1 RX010 Side 1 - 确认供料器和料站连接正确 ( 右 )
2 RX011 Side 1 - 确认供料器和料站连接正确 ( 左 )
3 RX012 Side 1 - 确认供料器和料站
4 RX015 Side 1 - 确认供料器和料站夹紧
5 RX016 Side 1 - 确认供料器和料站松开
6 RY010 Side 1 - 供料器和料站夹紧
7 RY011 Side 1 - 供料器和料站松开
30MEC-0429
1
4
5
3
2
6
7
图中编号 地址 信号名
1 RX060 Side 2 - 确认供料器和料站连接正确 ( 右 )
2 RX061 Side 2 - 确认供料器和料站连接正确 ( 左 )
3 RX062 Side 2 - 确认供料器和料站
4 RX065 Side 2 - 确认供料器和料站夹紧
5 RX066 Side 2 - 确认供料器和料站松开
6 RY060 Side 2 - 供料器和料站夹紧
7 RY061 Side 2 - 供料器和料站松开
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
3. 传感器分布图 MEC-AIMEX2S-011S0
54 AIMEX IIS 机械手册
3.8 废料带处理单元传感器
3.8.1 Side 1
3.8.2 Side 2
※ 上述 I/O 包含在 「Equipment Check」中的 [I/O 监视器 - 模组 - 远程控制 ] 项目中。
30MEC-0448
1
2
3
图中编号 地址 信号名
1 RX019 Side1 - 确认废料带切刀动作端
2 RX01A Side1 - 确认废料带切刀原位置
3 RY012 Side1 - 废料带切刀动作指示
图中编号 地址 信号名
1 RX069 Side2 - 确认废料带切刀动作端
2 RX06A Side2 - 确认废料带切刀原位置
3 RY062 Side2 - 废料带切刀动作指示
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 3. 传感器分布图
AIMEX IIS 机械手册 55
3.9 搬运轨道传感器
28
33
32
31
30
29
16
17
18
19
24
25
26
27
21
20
23
22
1
4
2
15
14
13
12
7
5
9
8
4
34
9
8
30MEC-0430a
34
11
10
3
6
30
31
28
29
16
17
18
19
21
20
23
22
1
3
12
11
10
4
34
4
30MEC-0674
34
2
1
