5.11.8 检查 · 更换贴装工作头真空过滤器
〈H01/H02/H02F 型工作头〉
当真空吸取出现异常时请检查贴装工作头真空过滤器的污染状况。污垢严重时请换新。（更
换步骤请参考 「5.6.3 清洁贴装工作头真空过滤器」）
5.11.9 检查搬运轨道皮带张力
当电路板停止位置不稳定或出现电路板搬运错误时，请检查搬运轨道皮带。（关于检查方法
请参考 「5.10.12 检查搬运轨道皮带张力」）

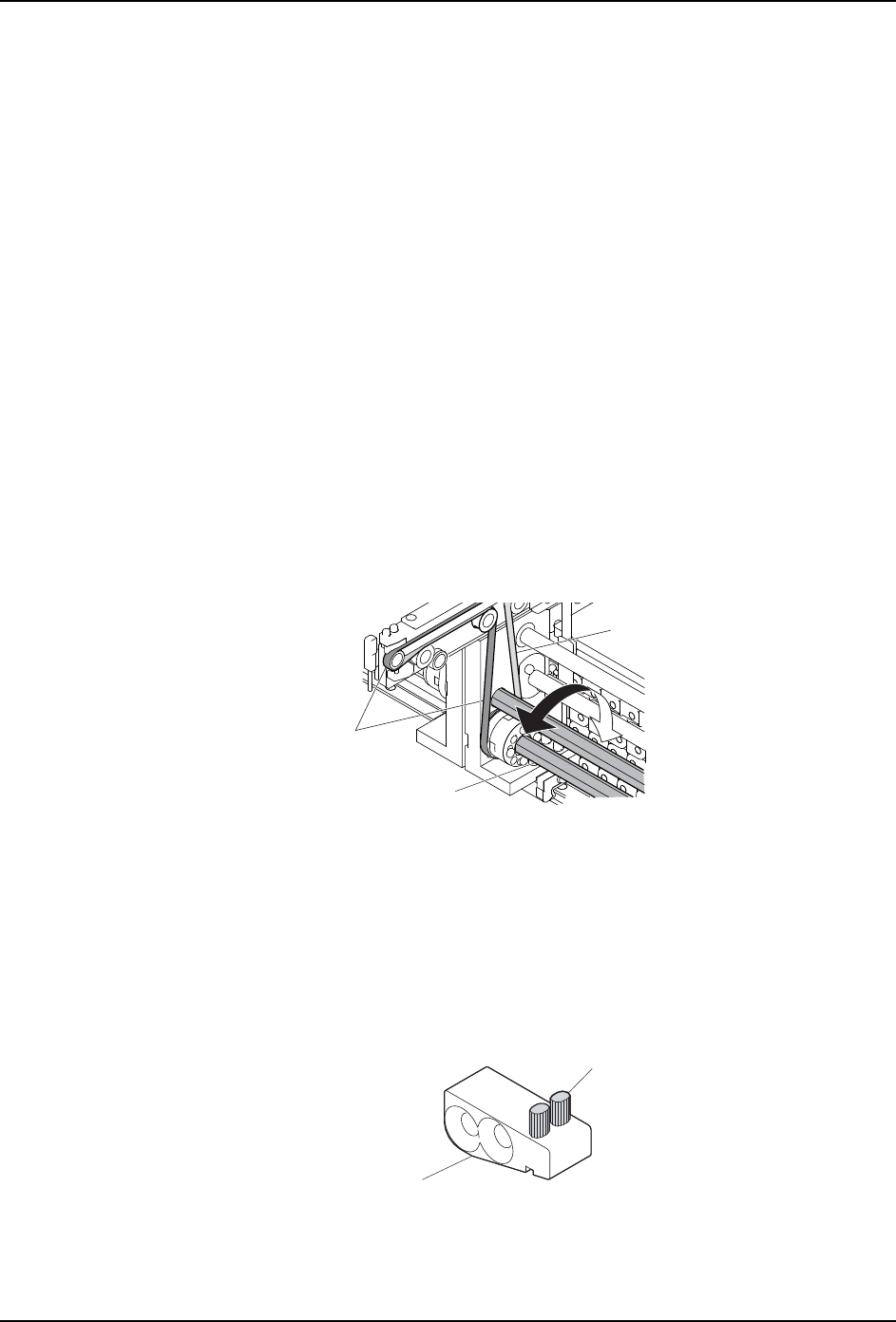

5.11.10 清洁搬运轨道皮带和皮带清洁器
清洁搬运轨道皮带
出现以下问题时请清洁搬运轨道皮带。
·电路板粘上附着在搬运轨道表面的助焊剂。
·电路板停止位置不稳定或出现电路板搬运错误。
1. 请从机器上拆下 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
2. 请关闭主电源开关后打开正面门。
3. 请用蘸有乙醇酒精的软布清洁搬运轨道皮带的搬运面。请一边转动六角轴，一边将皮带
整圈都擦拭一遍。
清洁皮带清洁器
当电路板停止位置不稳定或出现电路板搬运错误时，请清洁皮带清洁器。
1. 请从机器上拆下 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
2. 请关闭主电源开关后打开正面门。
3. 请拆除皮带清洁器。( 请参考 「6.3 更换搬运轨道皮带清洁器」。)
4. 请除去粘附在清洁器刷和固定块上的灰尘等污垢。
30MEC-0549S
݁㾦䕈
ড䴶
ᨀ䖤䴶
ࠋᄤ
30MEC-0149S
೎ᅮഫ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
218 AIMEX IIS 机械手册

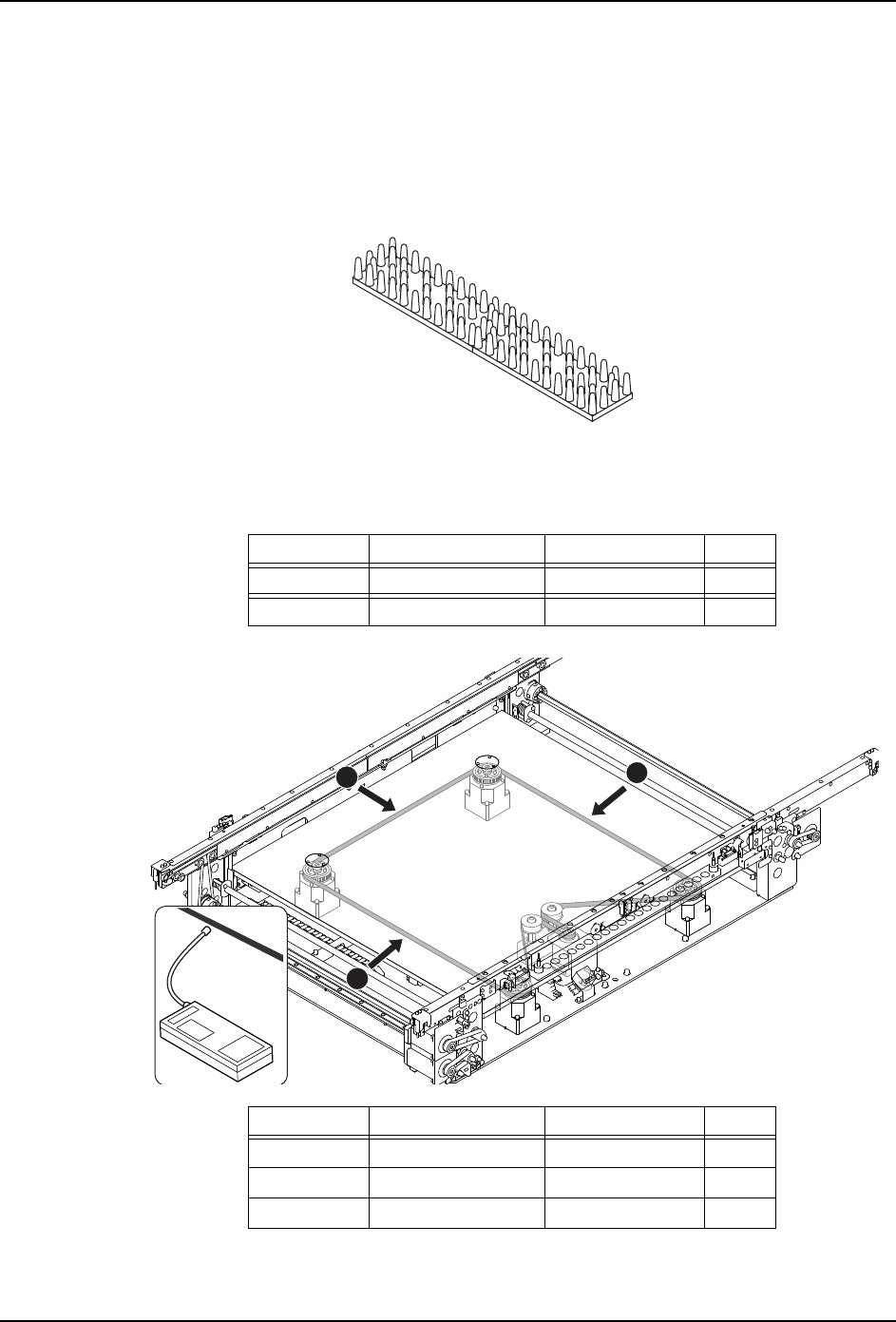

5.11.11 清洁软支撑销
如果支撑销顶端的助焊剂粘附到电路板上，则请及时清洁软支撑销。
方法
请用柔软、干燥、清洁的布头擦去软支撑销上的污垢。污垢严重时请换新。
注意 )因为软支撑销中含有水溶性材料，所以请避免使用中性洗涤剂等溶液。

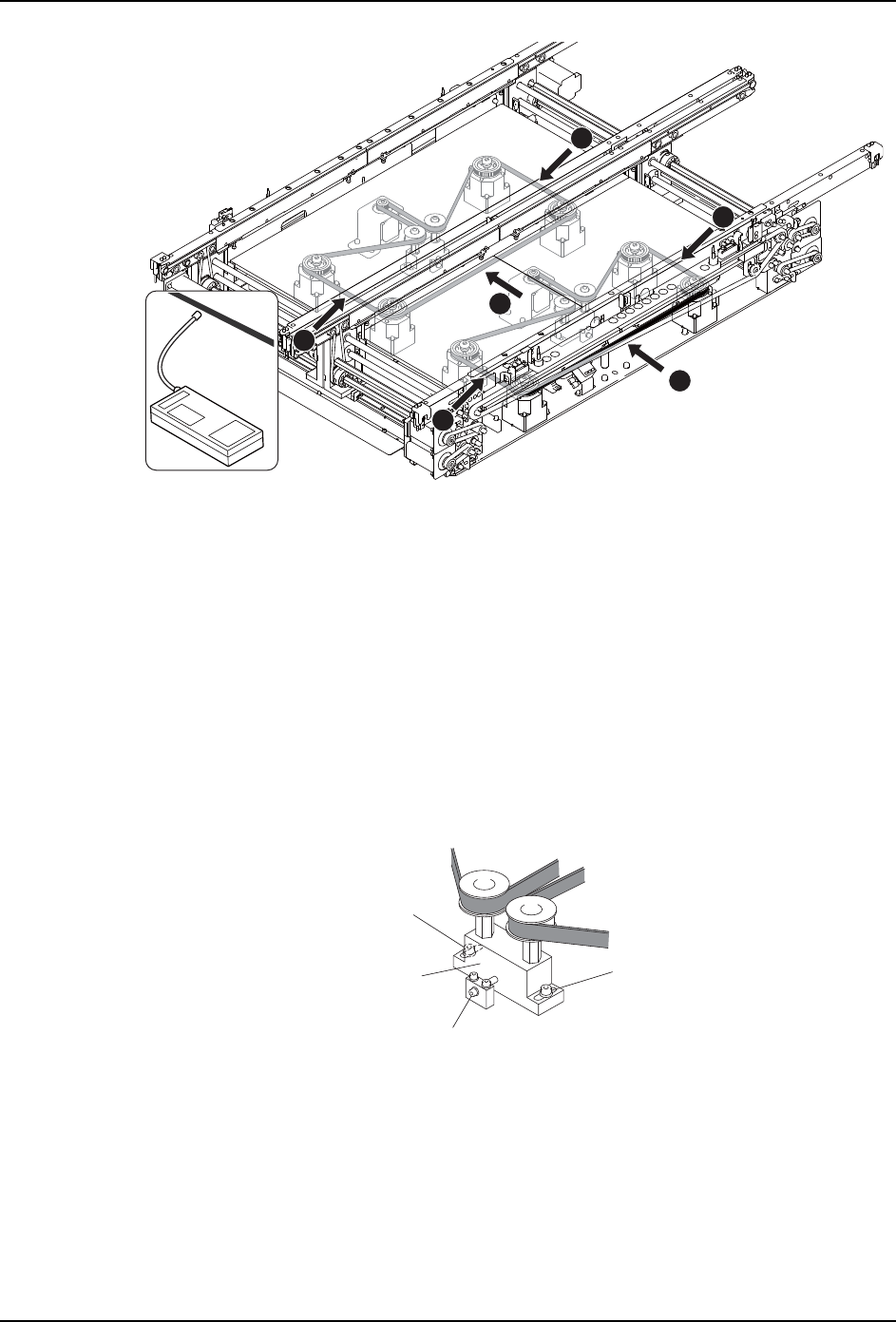

5.11.12 检查 · 调节搬运轨道 CZ 轴皮带张力
当出现电路板夹紧异常时，请检查搬运轨道皮带。
01MEC-0009
图中记号 调整时张力 (Hz) 允许范围 (Hz) 备注
A 60±6 37 ～ 67 -
B 40±4 24 ～ 44 -
图中记号 调整时张力 (Hz) 允许范围 (Hz) 备注
A 47±5 29 ～ 52 -
B 134±13 81 ～ 147 -
C 106±10 64 ～ 116 -
30MEC-0550S
A
B
B
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 219
检查 · 调节方法
1. 请准备张力计。
2. 请从机器上拆除 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
3. 如果是双搬运轨道则请拆除支撑板。（关于详细内容请参考 「4.4 拆除 / 安装支撑板」）
4. 请关闭主电源开关并打开正面门。
5. 请测定皮带中央张力，然后确认测定值是否在允许范围内。
6. 当测定值超出允许范围时，请按照以下要领将张力值调节到允许范围内。
a. 请拧松张力轮固定支架上的定位螺栓。
b. 请通过转动调节螺栓将皮带张力调节到规定值范围内。
c. 请拧紧张力轮支架的定位螺栓。
d. 请再次测定皮带张力并确认测定值是否在允许范围内。
7. 如果是双搬运轨道则请安装支撑板。（关于详细内容请参考 「4.4 拆除 / 安装支撑板」）
8. 请将 MFU-65 装回机器。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
30MEC-0551
A
A
B
B
C
C
01MEC-0215Sb
ᕖ࣑䖤രᇐඍ
രᇐ㷰ṉ
