MEC-AIMEX2S-011S0 6. 更换消耗品 AIMEX IIS 机械手册 287 6.17 更换料盘单元 -LTW 中转电路板保险丝 如果保险丝烧断，电路板上的 LED 灯就会熄灭。更换前请确 认保险丝有无烧断。 6.17.1 更换方法 1. 请打开机器电源，安装料盘单元 -LTW。 2. 请拆除螺丝后拿掉料盘单元 -LTW 的前盖板。 （关于详细内容请参考 「7.16 拆卸料盘单 元 -LTW 盖板」 ） 3. 请确认哪根保…
6. 更换消耗品 MEC-AIMEX2S-011S0
286 AIMEX IIS 机械手册
6.16 更换料盘单元 -LTW 的 TY·TZ 轴伺服放大器电池
6.16.1 电池的种类
6.16.2 更换时期
电池出现报警时
注意 )如果电池使用期间超过寿命基准的话，机器电源 OFF 持续状态下电池用完的可能性增
高。电池使用期间超过寿命基准时，即使没有发生警报也请更换电池。
6.16.3 更换方法
1. 请打开机器电源，安装料盘单元 -LTW。
2. 请拆除螺栓后拿掉料盘单元 -LTW 的下盖板 （前侧）。（关于详细内容请参考 「7.16 拆
卸料盘单元 -LTW 盖板」）
3. 请打开位于下盖板内侧的电池盒后将所有电池换新。
4. 请将下盖板 （前侧）装回原位。
图纸号 H10212
名称 电池
规格 JZSP-BA01
使用寿命 一天8小时运转:约3年
注意
请不要使用指定外的电池。
请在伺服放大器处于通电状态下更换电池。如果在没有通电状态下就拆除电池，则需
重新设定马达原点。
请按照地方规定处理废旧电池。
0(&6
ǂ
ǂ
⬉∴
ॖଚ˖ᅝᎱ⬉ᴎ
ൟো˖-=63%$
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 287
6.17 更换料盘单元 -LTW 中转电路板保险丝
如果保险丝烧断，电路板上的 LED 灯就会熄灭。更换前请确认保险丝有无烧断。
6.17.1 更换方法
1. 请打开机器电源，安装料盘单元 -LTW。
2. 请拆除螺丝后拿掉料盘单元 -LTW 的前盖板。（关于详细内容请参考 「7.16 拆卸料盘单
元 -LTW 盖板」）
3. 请确认哪根保险丝烧断后关掉主电源开关。
4. 请从中转电路板上拔掉保险丝 （T1F1 ～ 9）后换新。
5. 请将前盖板装回原位。
30MEC-0507
注意
更换保险丝之前请务必切断电源。请保持更换前后的保险丝容量一致
ֱ䰽ϱ㧔7)㨪㧕
ൟো㧦'0
ֱ䰽ϱ㧔7)㧕
ൟো㧦'0
ֱ䰽ϱ㧔7)㨪㧕
ൟো㧦'0
ֱ䰽ϱ㧔7)㧕
ൟো㧦'0
0(&6
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
288 AIMEX IIS 机械手册

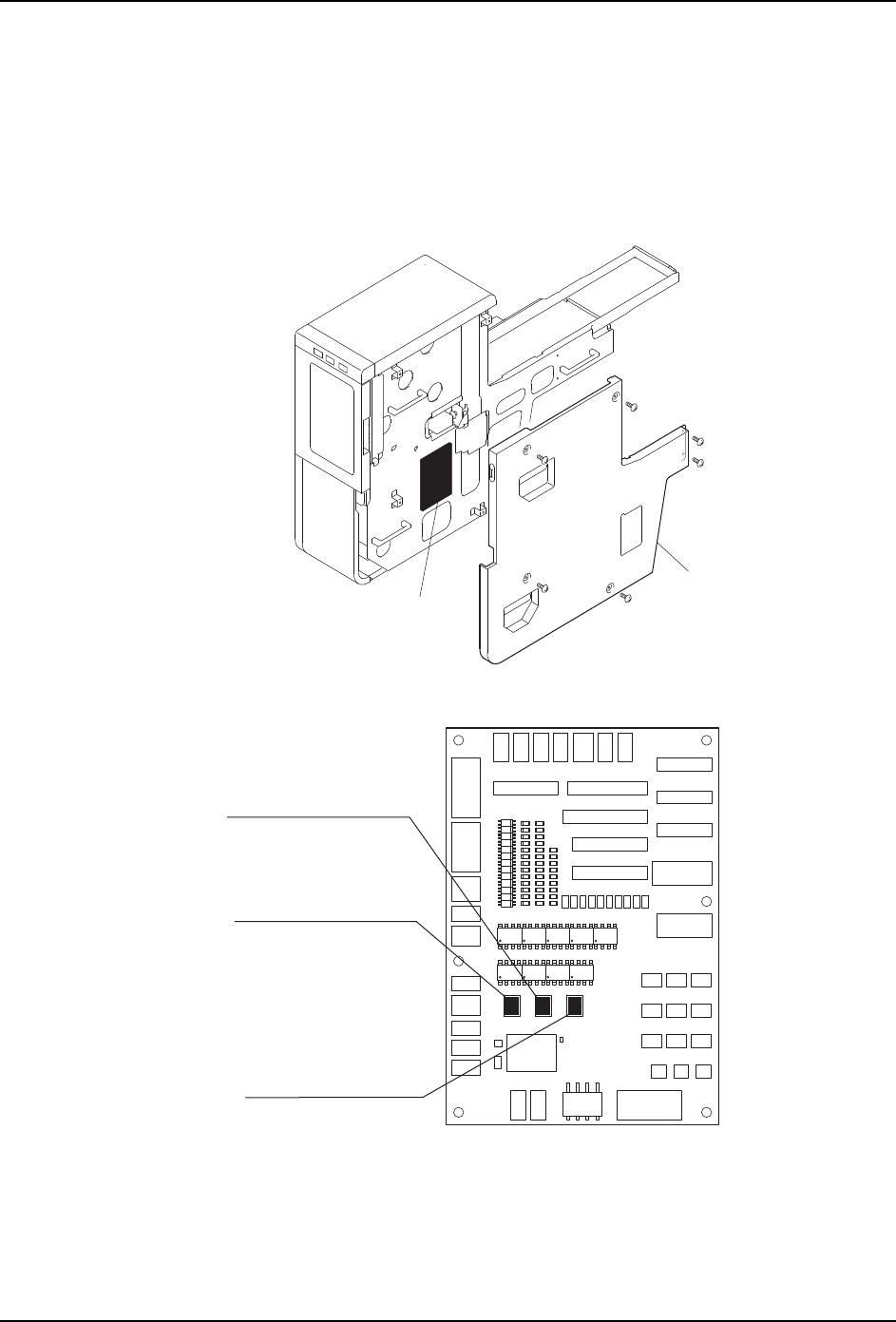

6.18 更换料盘单元 -M 中转电路板保险丝
如果保险丝烧断，电路板上的 LED 灯就会熄灭。更换之前请确认保险丝是否烧断。
6.18.1 更换方法
请事先将料盘托架 -M 从机器上拆除。
1. 请拆除螺丝后拿掉侧面盖板。
2. 请用手指从中转电路板上拔掉烧断的保险丝 （M1F1，M1F2，M1F3）后换新。
3. 请安装侧面盖板。
1;70786
ջⲪᵓ
⬠䴶⬉䏃ᵓ
ֱ䰽ϱ㧔0)㧕
ൟো㧦'0&'/$
ֱ䰽ϱ㧔0)㧕
ൟো㧦'0&'/$
ֱ䰽ϱ㧔0)㧕
ൟো㧦'0&'/$
1;70786D
0)
0)
0)
