5. 保养 MEC-AIMEX2S-011S0

214 AIMEX IIS 机械手册

5.11.5 V12 工作头的元件相机镜头的清扫

发生影像处理错误后 , 如果清洁反光镜后还是没有改善的话 , 请清扫镜头。

方法

1. 请拆除工作头。关于详细内容，请参考「4.1 拆卸 / 安装工作头」。

2. 请拆除螺丝 (M3×4)，拆除镜面盒下侧的盖板。

备注 )安装盖板时 , 请使用与拆除的螺丝相同种类、尺寸的螺丝。另外，请不要松开插图中

盖板上的螺栓。如果部遵守这些规定时，有可能影响到贴装精度。

备注 )拆除盖板时 , 贴装过程中掉落的元件有可能会从里面掉出来。

3. 请拆除固定反光镜盒的 2 根螺栓。

4. 请移动反光镜盒直到能看到元件相机镜头为止。

01NST-0861b

01MEC-1286a

0.88 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 215

5. 请用清洁的棉签擦掉元件相机镜头上的污垢。

6. 安装反光镜盒时，请边按照剪头方向顶住反光镜盒边拧紧螺丝。

7. 安装盖板时请先将盖板头部插入反光镜盒。

8. 请对进行过此作业的工作头进行自动验证。模组在所使用的贴装工作头被变更后，会在

动作时进行验证。如果将进行过维修保养的工作头重新安装到之前的模组上时，请首先

安装其他工作头进行验证之后，再安装此工作头。

0.88 Nm

01NST-0886-c

0.40 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

216 AIMEX IIS 机械手册

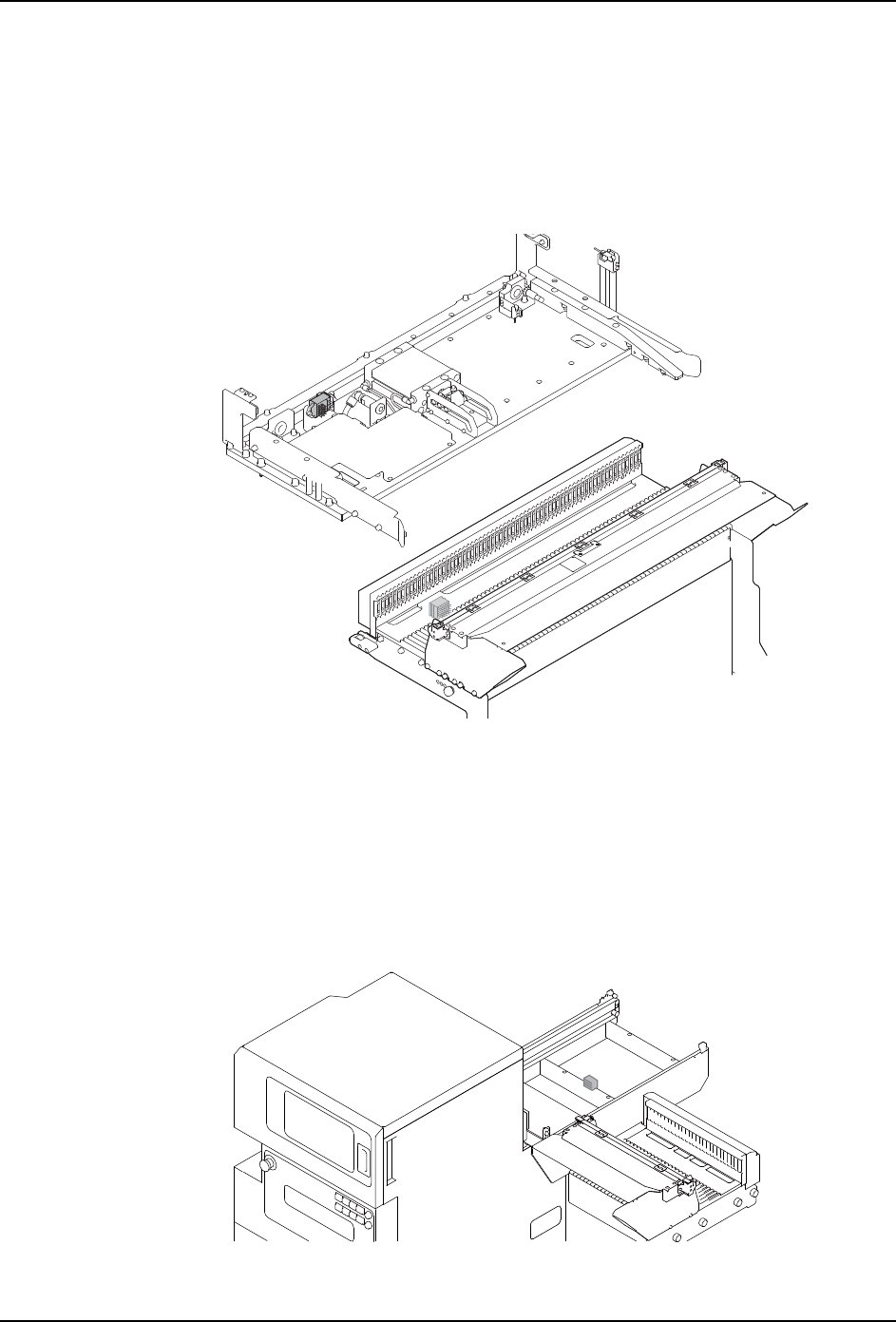

5.11.6 清洁MFU-65料站托架组件和基座的插头

当料站夹紧出现异常时。

1. 请从机器上拆下 MFU-65。（关于详细内容请参考「4.2 安装 / 拆除 MFU-65」）

2. 请关闭主电源开关后打开正面门。

3. 请用吸尘器吸掉堆积在插头（包括料站托架和基座）上的灰尘和垃圾。

5.11.7 料盘单元 -LTW 连接器的清扫

发生料盘单元夹紧异常的时候

显示出警告后，请进行以下的清扫。

1. 请拆除料盘单元 -LTW。( 详细参照「4.5 安装 / 拆除料盘单元 -LTW」。)

2. 请把主开关 OFF，打开正面门。

3. 请用吸尘器吸掉堆积在插头上的灰尘和垃圾。

30MEC-0485

30MEC-0672
