7. 更换部件 MEC-AIMEX2S-011S0 346 AIMEX IIS 机械手册 6. 请拆除 3 根固定侧盖 板(右)的 螺 丝（ 如 图 所 示 ） 。 7. 请拆除 9 根螺丝后拿掉侧盖 板(右) 。 30MEC-0587 30MEC-0588 UeD08VDL UeD08VDL Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG Downloaded at …
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 345
侧盖板 （右）
1. 请拆除后盖板。
2. 请拆除顶盖板 （右）。

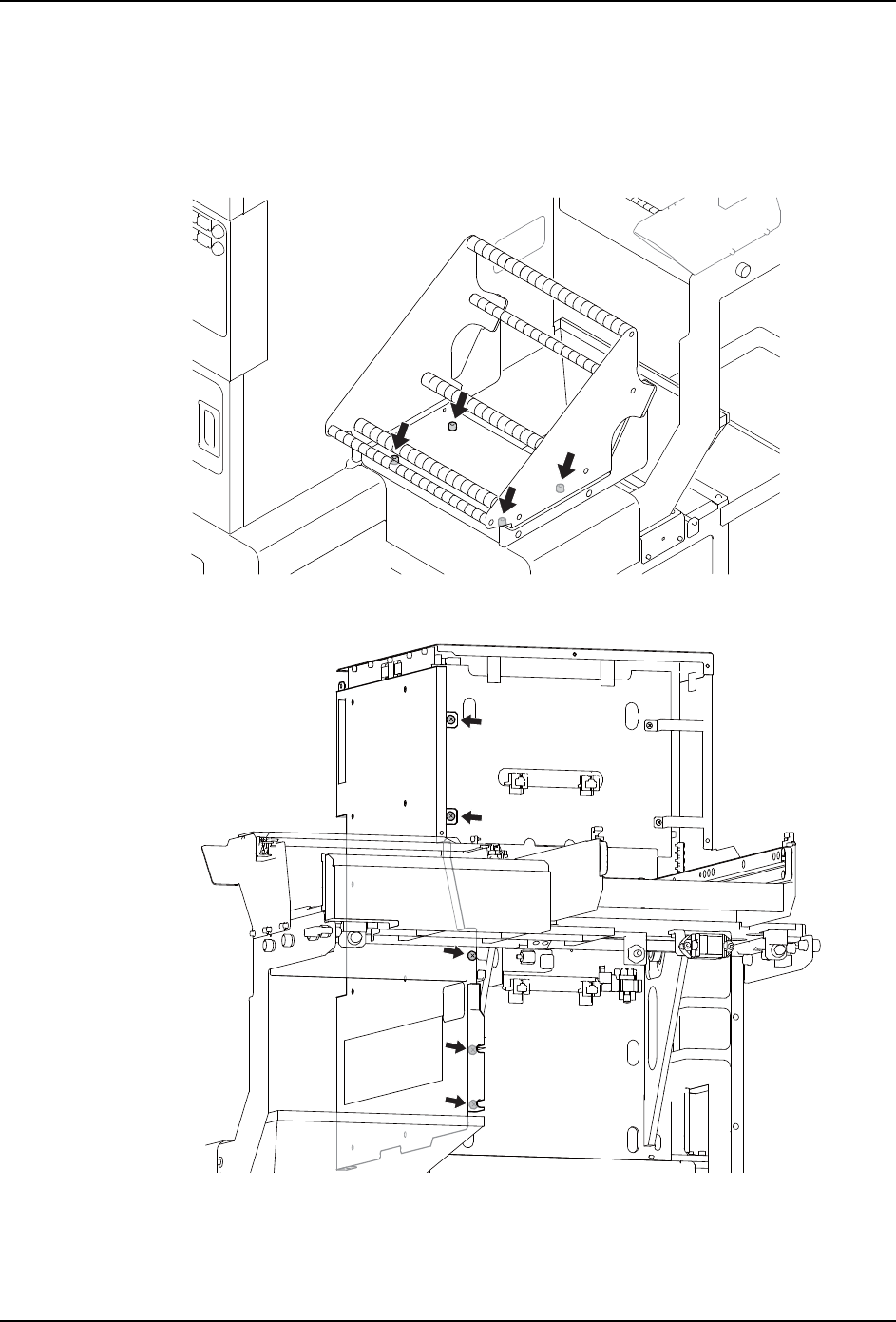

3. 如果侧盖板 （右）上装有料斗型料带托架，则请拆除 4 根螺栓后拿掉料带托架。
4. 请拆除 5 根位于料盘单元后面的用于固定侧盖板 ( 右 ) 的螺丝。
5. 请打开正门 （上和下）。
30MEC-0584
30MEC-0589
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
7. 更换部件 MEC-AIMEX2S-011S0
346 AIMEX IIS 机械手册

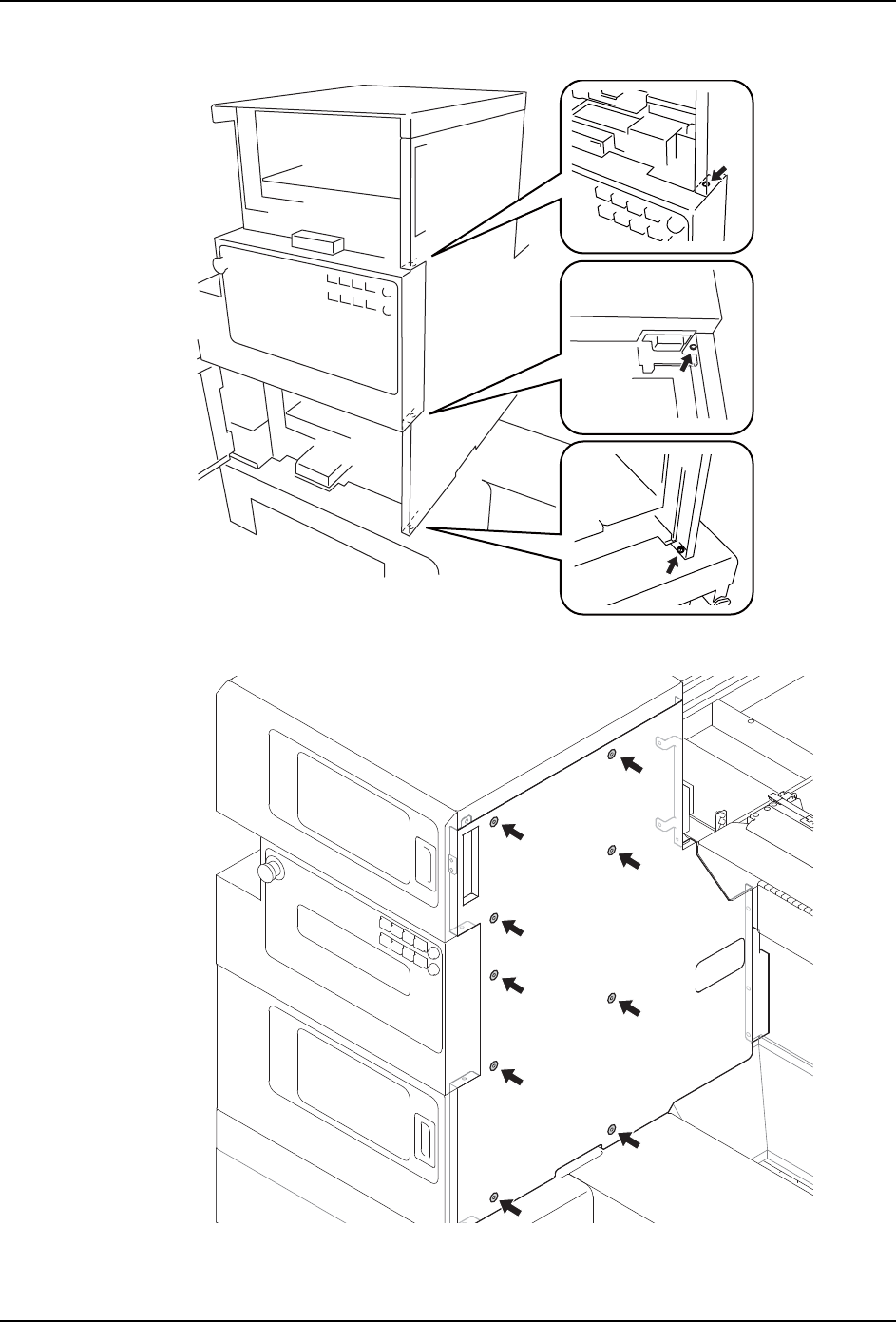

6. 请拆除 3 根固定侧盖板(右)的螺丝（如图所示）。
7. 请拆除 9 根螺丝后拿掉侧盖板(右)。
30MEC-0587
30MEC-0588
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 347

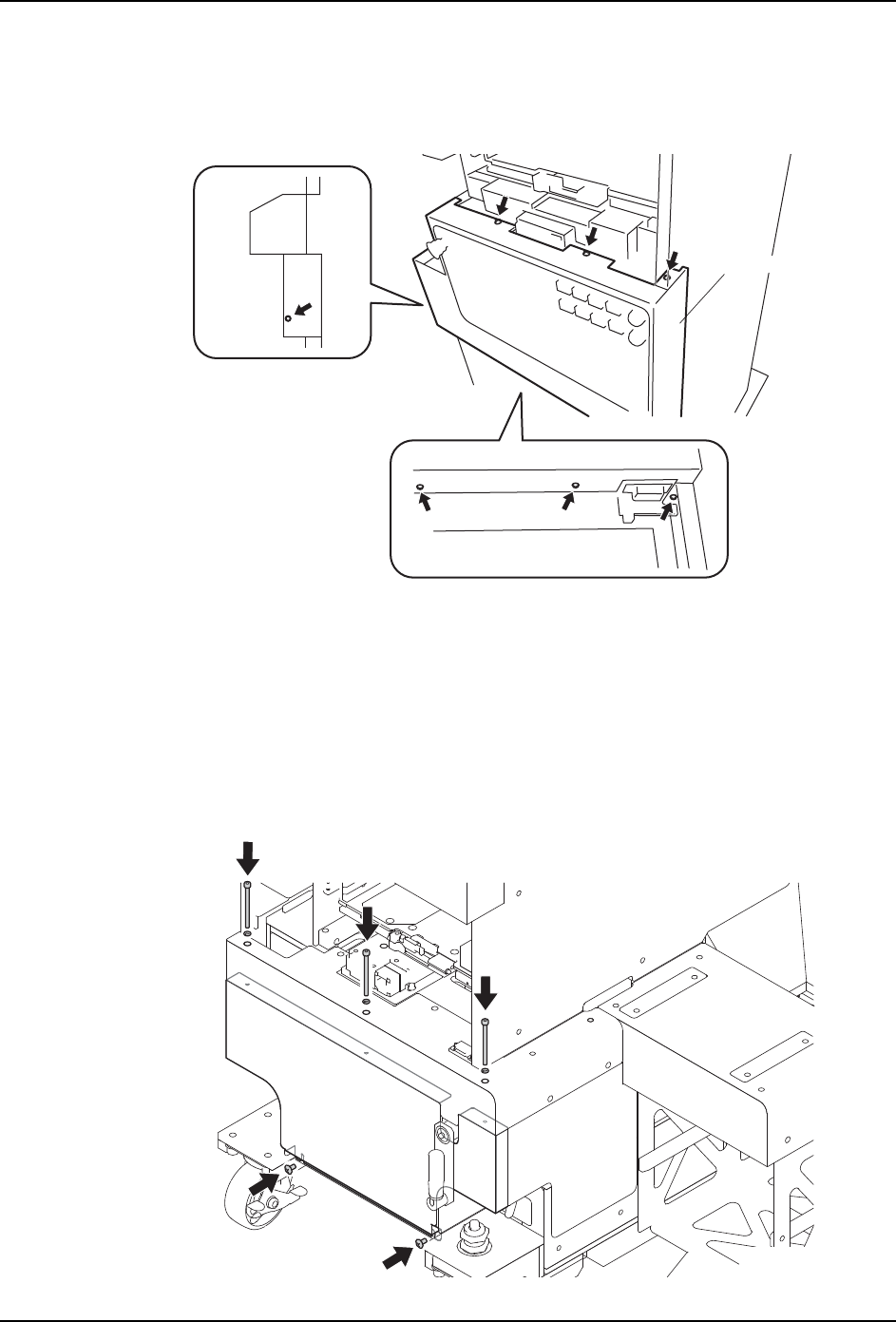

前盖板
1. 请打开正门 （上和下）。
2. 请拆除 7 根位于前盖板上下和左侧的螺丝。
3. 请拉出前盖板。
4. 请拔掉所有导线插头。
下盖板 （前）
1. 请打开正门 （下）。
2. 请拆除 3 根螺栓。
3. 请拆除 2 根螺丝后拿掉下盖板 （前）。
ࠡⲪᵓ
01MEC-0478S
30MEC-0593
UeD08VDL
UeD08VDL
