5. 保养 MEC-AIMEX2S-011S0
154 AIMEX IIS 机械手册

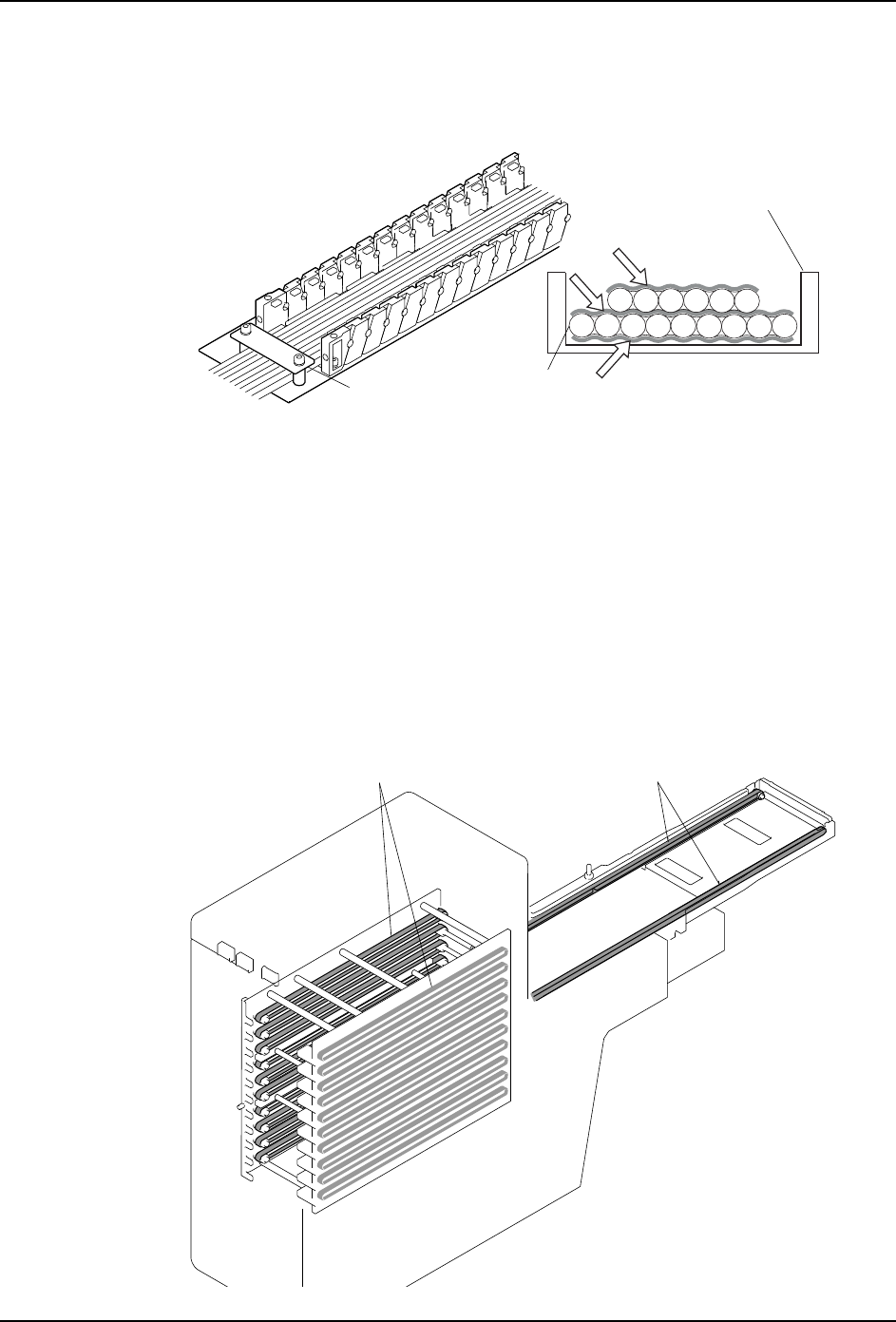

9. 请用干净的布头擦去 Y 轴平型电缆的污垢。
10.请用油刷为 Y 轴平型电缆 (2) 涂抹规定量的润滑油。
备注 )禁止在距离平型电缆固定支架 50mm 以内区域内涂抹润滑油。
11.请用手盖上 Y 轴电缆坦克链的所有盖板。
12.加完润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性
传感器 ( 非标配 ) 表面和共面性传感器线性标尺等是否粘有润滑油。如果粘有润滑油则
请用干净且无线脚的干布头擦去。
注意 )· 线性标尺附着润滑油时，在 Y 轴动作时有时会发生错误。
· 擦拭时请不要用力过猛以免损伤相关组件。
13.请将 MFU-65 装回机器。（关于详细内容请参照 「4.2 安装 / 拆除 MFU-65」。）
5.8.7 清洁料盘单元 -M
1. 请拆除料盘单元 -M。（关于详细内容请参考 「4.6 安装 / 拆除料盘单元 -M」。)
2. 请用干净的干布头擦拭往返搬运轨道皮带和料盘箱皮带表面。
0(&6
ᬃᶊ
⬉㓚ഺܟ䫒
⬉㓚

᭭ⲬㆅⲂᏺ
ᕔ໡㞖Ⲃᏺ
1;70786
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 155
5.9 每年一次 ( 每 8000 小时 ) 的工作
5.9.1 清洁空气调节器
1. 请关闭主电源开关。
2. 请拆除主电源开关处的盖板。
a. 请拆除盖板上面的 2 根螺丝。
b. 请拧松盖板底部的 2 根螺丝后向前拉出盖板。
3. 请转动气体调节杆停止供气。
4. 请拔掉输气管后慢慢将调节杆转回去，放掉管内气体。
5. 一边往下按住锁定按钮一边转动过滤器套即可拆分过滤器。
6. 请用中性洗涤剂清洗过滤器套。
7. 请用压缩空气清洁滤芯，如果很脏就请换新。
8. 请按照和拆卸时相反的顺序重新装好机器。
0(&6D
 
 
3.3 Nm
┏ᯈ
2ශാ
䬷ᇐ᤿䫤
䗽┚ಞྍ
┚㣥
ഴਭφ+&
ᰁ䫤
䈹㢸ᵼ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
156 AIMEX IIS 机械手册
5.9.2 清洁定位相机照明单元内半透镜
1. 请拆除 MFU-65 并打开正面门。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
2. 请用清洁纸 （A4565T）或眼镜清洁纸 （市面零售）和棉签擦去定位相机照明单元内半
透镜表面的污垢。
5.9.3 清洁元件相机镜头
请等线性马达轴降到常温后再作业。
ᅮԡⳌᴎ
ञ䗣䬰
⏙⋕㒌˄$7˅
0(&6D
警告
刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。
线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线
圈部分 （请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。
注意
用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机
导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。
移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。
在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。
请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而
发生故障。
更换工作头和维修保养操作时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性
标尺带伤痕而出错并导致无法生产时请及时更换。
