6. 更换消耗品 MEC-AIMEX2S-011S0 282 AIMEX IIS 机械手册 6. 请先将套口和气缸上的标记对齐，然后再将气缸套在衬板上。 7. 请更换顶盖中的密封圈。 a. 请从顶盖中取出旧密封圈。 b. 请先用工业乙醇酒精清洁顶盖，然后再用气枪吹干。 c. 请在顶盖中装入新密封圈。 8. 请将顶盖装入套口中。 a. 请将顶盖上的管接头插入连接管，并使套口上的螺丝口和顶盖的螺丝口对齐。 b. 请以 8N·m 的扭…

MEC-AIMEX2S-011S0 6. 更换消耗品

AIMEX IIS 机械手册 281

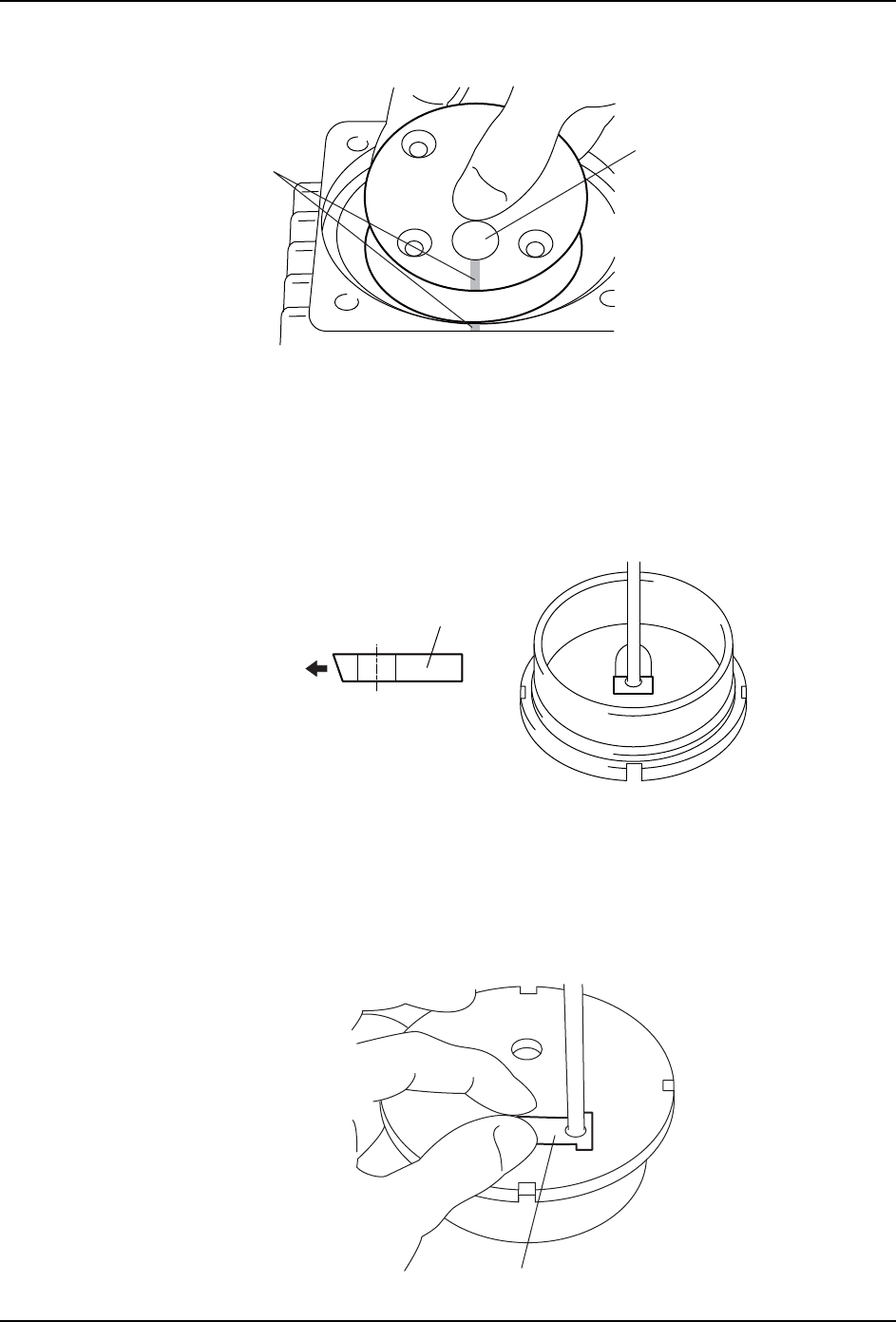

3. 请将压板和套口标记对齐后再安装 4 根埋头小螺丝（M5xL12）。

4. 请在气缸上安装吸气阀。

a. 请在气缸上重叠摆放 2 枚吸气阀、1 枚吸气阀垫片以及 1 枚吸气阀压板。

b. 请用圆头小螺丝（M3xL5）固定吸气阀压板。固定时请避免吸气阀碰到气缸凹槽周围

一圈。

备注 )吸气阀压板的安装方向有规定。安装时请确保距离通孔较短的一边对准吸气阀的 R 侧

；同时请确保压板下面贴吸气阀。

5. 请在气缸上安装排气阀。

a. 请在气缸上重叠摆放 1 枚排气阀、1 枚排气阀垫片以及 1 枚排气阀压板。

b. 请用圆头小螺丝（M3xL5）固定排气阀压板。固定时请避免排气阀碰到气缸凹槽周围

一圈。

1;7%$66D

ḽ䇦

䱨↘੮਌䰶ᒨᢦₗ㜬

3.3 Nm

1;7%$66D

рם

੮਌䰶ুᶵ

䰶5ם

сם㸦䰶ם㸧

0.69 Nm

1;7%$6

ᧈ≊䰶ুᶵ

0.69 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

6. 更换消耗品 MEC-AIMEX2S-011S0

282 AIMEX IIS 机械手册

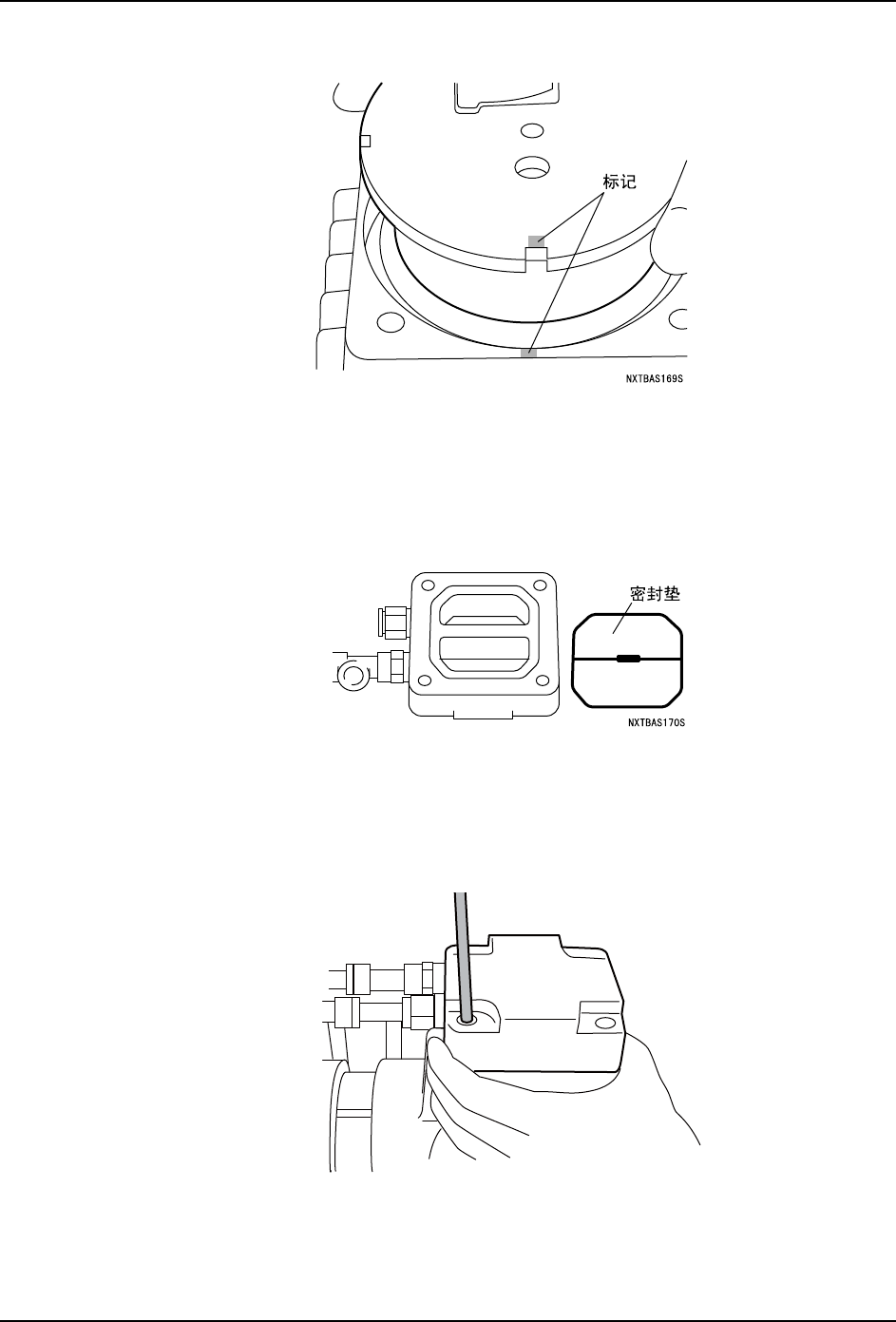

6. 请先将套口和气缸上的标记对齐，然后再将气缸套在衬板上。

7. 请更换顶盖中的密封圈。

a. 请从顶盖中取出旧密封圈。

b. 请先用工业乙醇酒精清洁顶盖，然后再用气枪吹干。

c. 请在顶盖中装入新密封圈。

8. 请将顶盖装入套口中。

a. 请将顶盖上的管接头插入连接管，并使套口上的螺丝口和顶盖的螺丝口对齐。

b. 请以 8N·m 的扭矩拧紧 4 根内六角螺栓（M6xL30）。( 如需更换连接管 , 剪切时请确

保长度一致 )

NXTBAS171-b

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 6. 更换消耗品

AIMEX IIS 机械手册 283

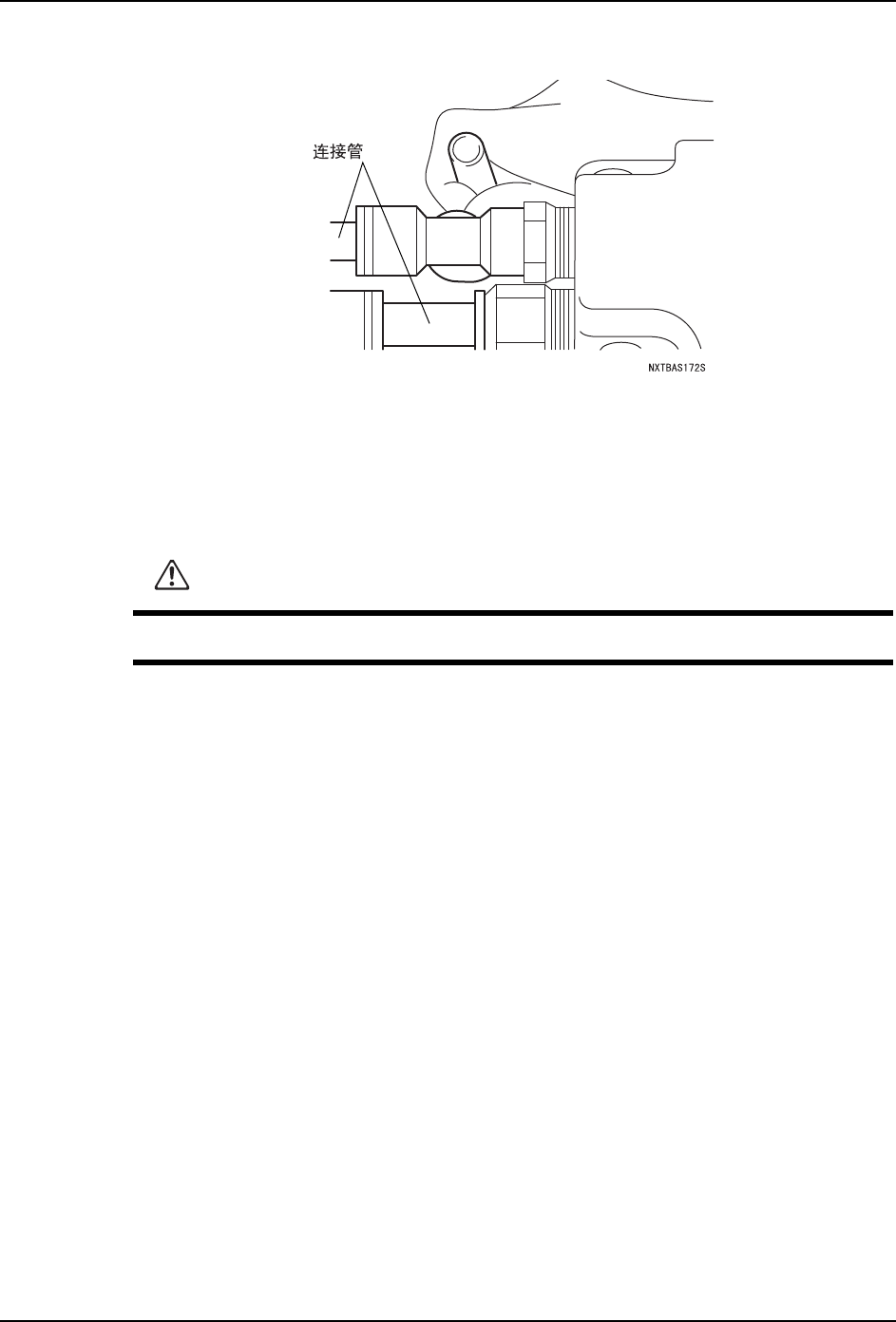

9. 请插入连接管。( 更换时请确保连接管长度一致 )

10.请先将真空泵正反面对调，然后对反面也按同样方法进行更换。

11.请先将真空泵横放，然后安装把手和盖板。

安装真空泵

1. 请按照和拆除时相反的顺序将真空泵安装到基座上。

2. 请按照和拆除时相反的顺序装回原先拆除的其他部件。

警告

该作业不得少于 2 人。请不要采用很勉强的姿势上抬真空泵以免腰部受伤。
