6. 更换消耗品 MEC-AIMEX2S-011S0
240 AIMEX IIS 机械手册

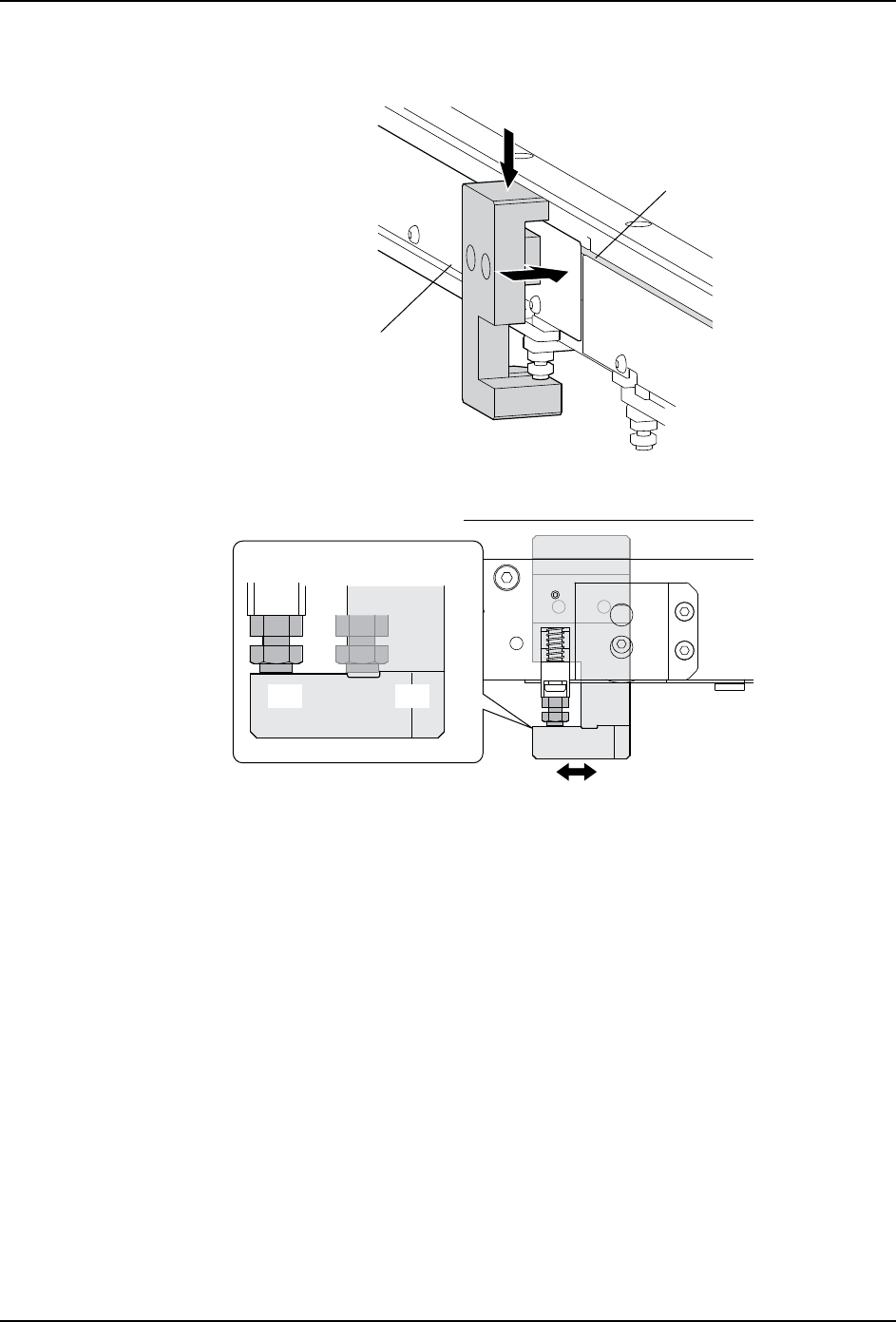

5. 请调短限位螺栓后安放限位螺栓长度调节治具。请先将夹板略微抬高一点从而使夹板高
于搬运轨道皮带，然后再将治具安放在夹板上。
6. 请调节限位螺栓的长度。要求是平移治具时能通过 A 面但无法通过 B 面。
7. 请拧紧紧固螺母后重新确认长度。
8. 请打开主电源开关，接通机器电源。
9. 请关闭正面门并安装 MFU-65。
0(&6
།ᵓ
ᨀ䖤Ⲃᏺ
30MEC-0568S
#㕙
$㕙
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 241
6.5 更换吸嘴置放台萤光纸
6.5.1 更换时期
确认有无吸嘴时出错。
6.5.2 更换方法
1. 请从吸嘴更换器上拆下吸嘴置放台。（请参考 「4.3 拆除 / 安装吸嘴置放台」）
2. 请从吸嘴置放台中拿出全部吸嘴。

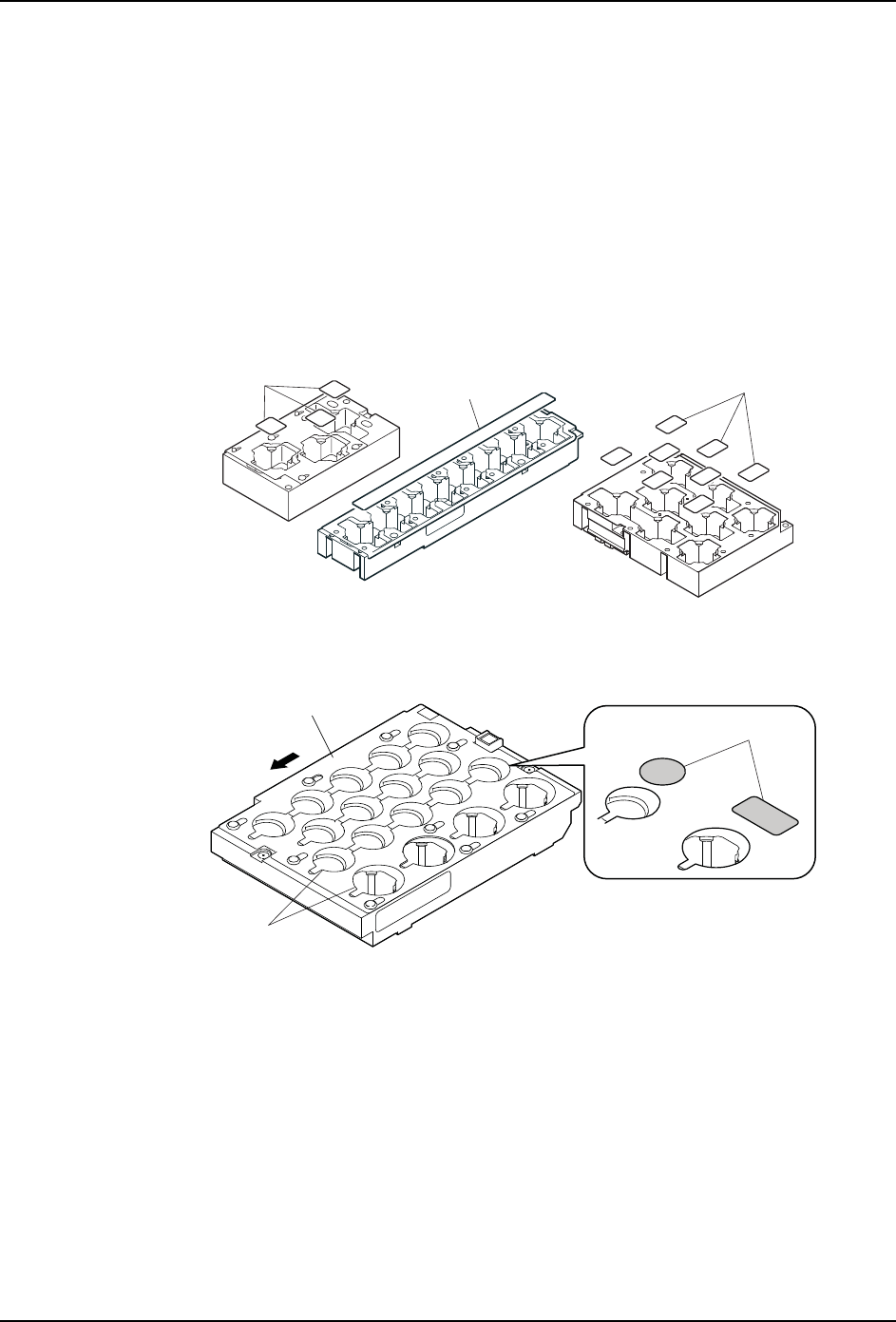

3. 请撕掉旧萤光纸并换新。
<H01/H02/H02F 型 >
<H08M 型 >
1;71=&6F
㦝ݿ㋎㓮
㦝ݿ㋎㓮
㦝ݿ㋎㓮
㦝ݿ䍪㓮
01NST-1084S
ᥗᶵ
᭬ᆎṲ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
242 AIMEX IIS 机械手册

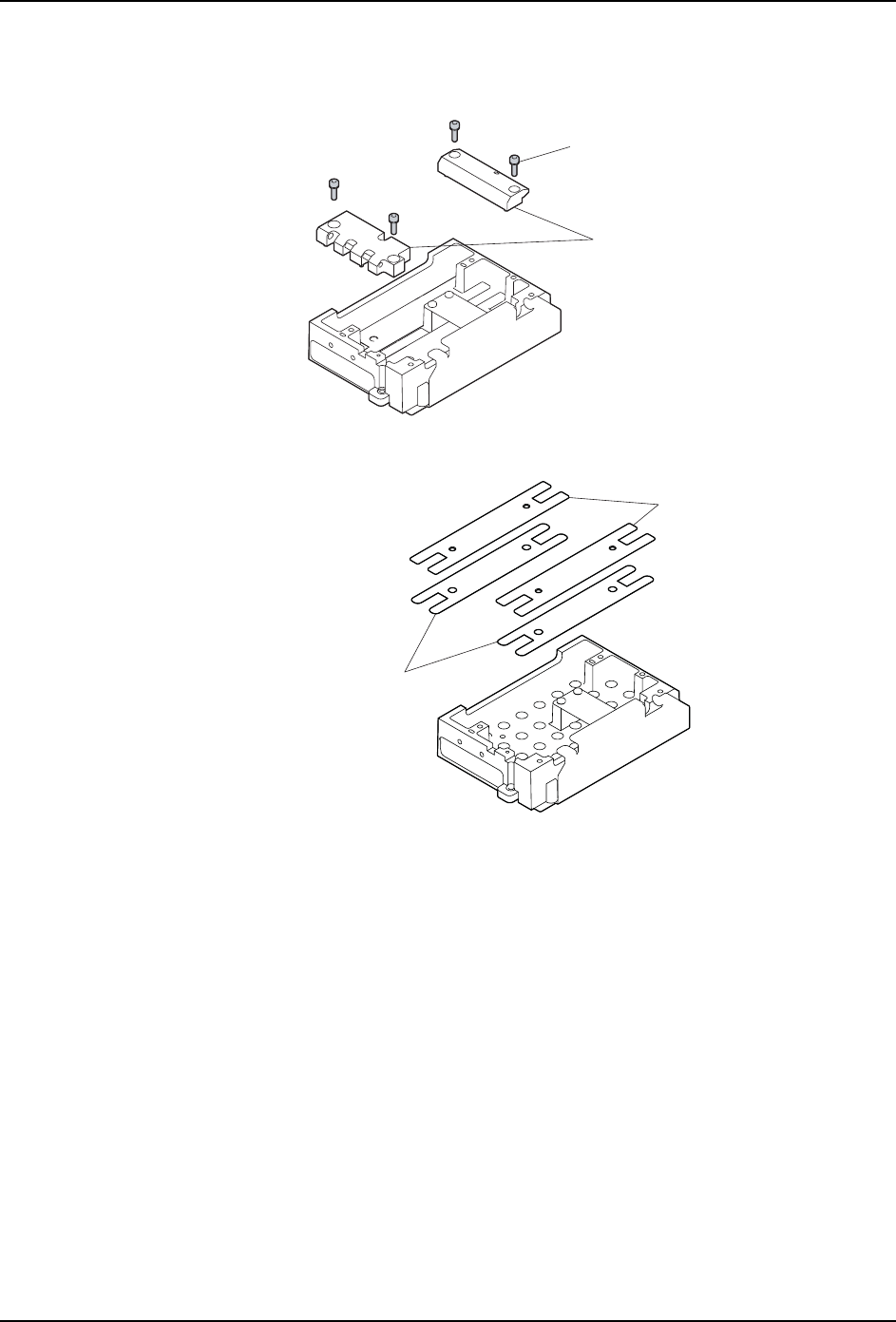

<H12HS/V12 型 >
1. 请拆除定位螺栓后拿掉 2 个垫块。
2. 请拆除 2 块垫片后重新粘贴荧光纸。
3. 请按照相反的步骤重组吸嘴置放台。
01MEC-0861S
ᣵഫ
ᅮԡ㶎ᷧ
01MEC-0862S
य़ᵓ
㤻ܝ㉬㒌
