5. 保养 MEC-AIMEX2S-011S0 130 AIMEX IIS 机械手册备注 )以下的插图是 H12HS 工作头 , 关于其他工作头，也请进行同样的作业。 12.请将过滤器套更换为带过滤器型。关于详细内容请参考「5 .6.3 清洁贴装工作头真空过滤器」。 13.请用干净的布头擦去附着在升降杆侧面的灰尘，同时请为升降杆加油。( 关于详细内容请参考「5.5.1 加油（V12 工作头的升降杆周边）」、「…

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 129

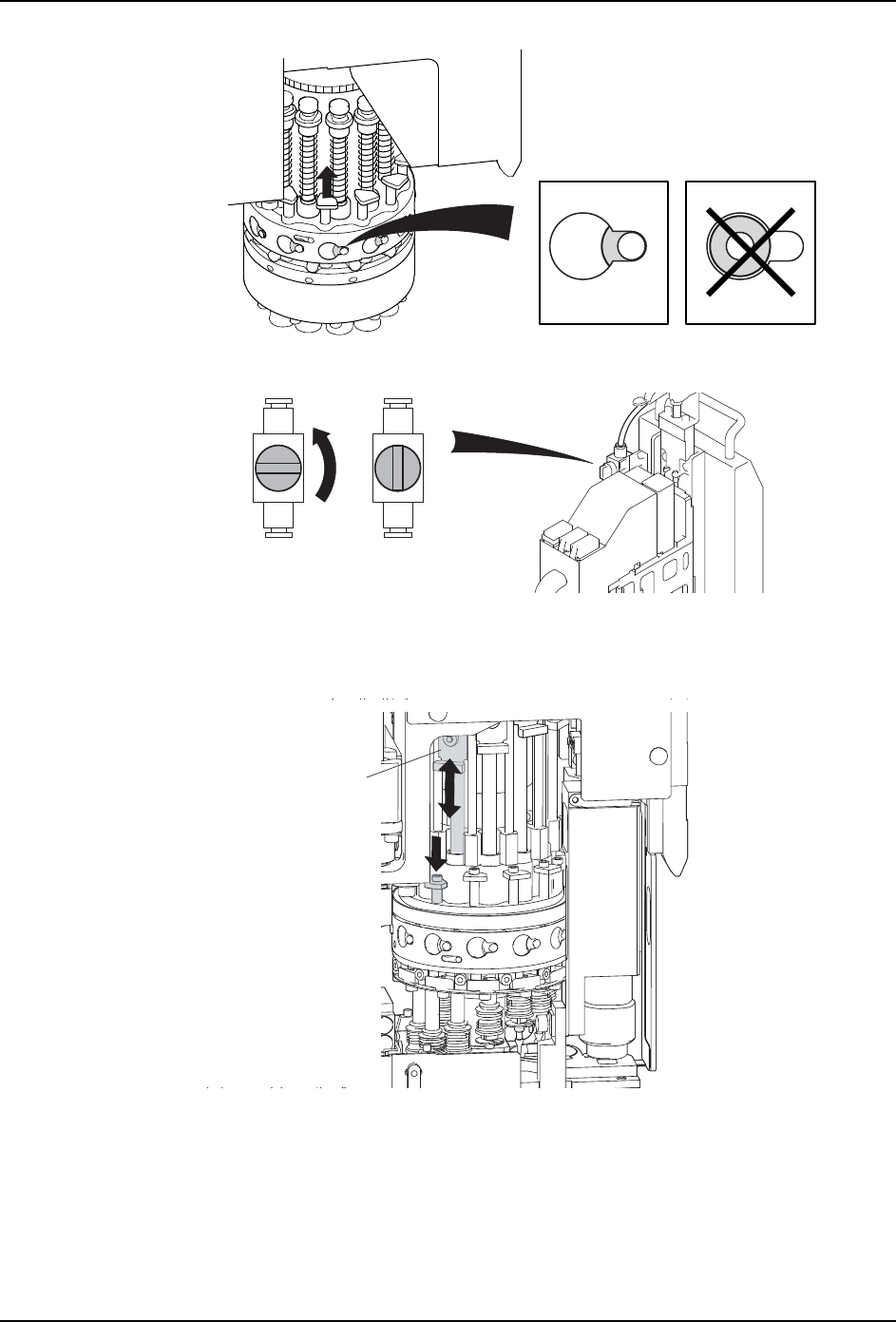

9. 请打开空气阀向贴装工作头供气。

10.如果是 V12 型工作头，请转动 R 轴使需要清洁的升降杆转到图示位置。请在该位置上下

移动升降杆。

11.只降下一个机械阀，然后向升降杆内送气并不停地上下移动直至除完灰尘。

注意 )如同时清洁几根升降杆则会因气压下降而导致清洁效果不明显。

01MEC-0530S

䖛Ⓒ఼䫕ᅮ

䖛Ⓒ఼㾷䫕

01MEC-0528S

䯔ᓔ

䯔݇

01MEC-0797S

㧨V12Ꮉ԰༈㧪

छ䰡ᴚ

Ϟϟࡼ԰ԡ㕂

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

130 AIMEX IIS 机械手册

备注 )以下的插图是 H12HS 工作头 , 关于其他工作头，也请进行同样的作业。

12.请将过滤器套更换为带过滤器型。关于详细内容请参考「5.6.3 清洁贴装工作头真空过

滤器」。

13.请用干净的布头擦去附着在升降杆侧面的灰尘，同时请为升降杆加油。( 关于详细内容

请参考「5.5.1 加油（V12 工作头的升降杆周边）」、「5.6.7 加油（贴装工作头的升降

杆周围）」。)

14.将全部升降杆清洁完毕后，请先将工作头清洁器的拉杆往上推，然后拆除贴装工作头并

安装侧面盖板。

注意

作业时请配戴护目镜。降低机械阀时，以免从升降杆前端飞出的灰尘飞入眼睛。

01MEC-0554

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 131

5.6.7 加油（贴装工作头的升降杆周围）

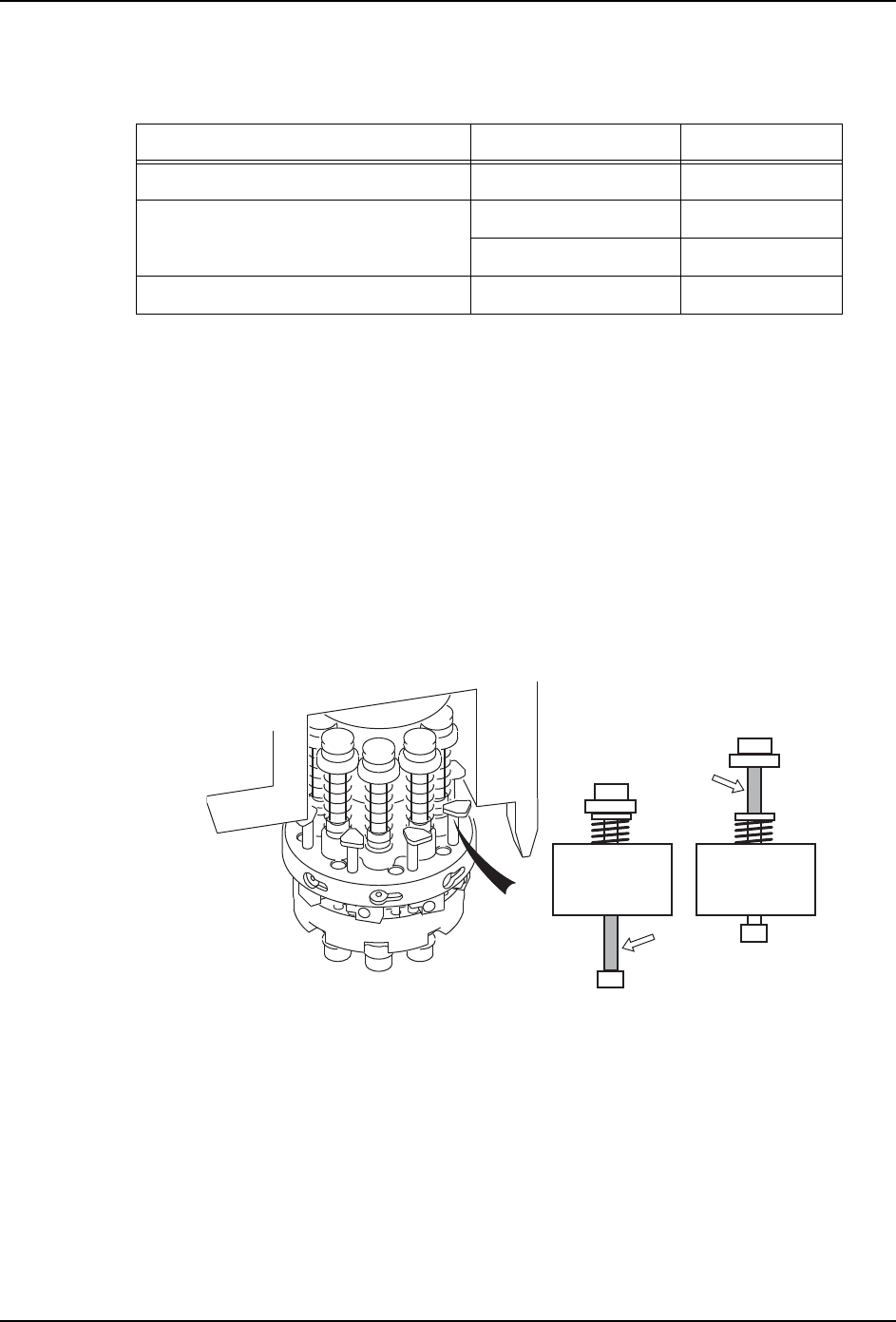

〈H12HS/H12HSQ 型工作头〉

备注 )表格中升降杆和升降杆齿轮的加油量是指每一根所需的量。

加油量较少时推荐使用注射筒 (S61439)。关于用量请参考注射筒刻度。

1. 请拆除贴装工作头。( 关于详细内容请参考「4.1 拆除 / 安装贴装工作头」）

2. 请拆除贴装工作头的侧盖板。

3. 上下移动升降杆时，如果由于弹簧的原因而活动不灵活，则请用干净的布头 ( 或者棉签

) 蘸取 Biral T&D 涂抹到升降杆 (1) 上。然后请确认升降杆上下移动是否顺畅。

4. 请用干净且蘸有 Biral T&D 的布头（或棉签）清除升降杆 (1) 周围的污垢。

5. 请将 0.01cc 的 VG-EP No.1 B970 蘸在棉签或者扁头笔上，然后将其涂抹在升降杆 (1) 上

侧。

6. 调低升降杆后，请将 0.01cc 的 VG-EP No.1 B970 涂抹在升降杆 (1) 的下侧。

7. 请上下移动升降杆使润滑油分布均匀。

8. 请用干净的布头擦去多余的外溢润滑油。

9. 请为所有的升降杆加油。

10.请用干净的布头擦去粘附在 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上的旧润滑油或污垢。

11.请用干净的布头蘸取 Biral T&D，薄薄地涂一层在 Q 轴齿轮 (2) 的齿轮面上。

12.请按照相同方法为所有升降杆 (3) 的齿轮也涂抹 Biral T&D。

润滑油加油位置加油量（cc）

VG-EP No.1 B970 （和光 Chemical）（1）升降杆 0.02

Biral T&D （2）Q 轴齿轮 0.336

（Sugai Chemical Industry）（3）升降杆齿轮 0.02

MDV235-ZB （黑田精工）（4）升降杆内 O 型圈 -

NXTPHD016b

(1)

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
