5. 保养 MEC-AIMEX2S-011S0 220 AIMEX IIS 机械手册 5.11.13 检查 · 调 节搬运轨道的搬运 · 调幅马达皮带张力 当出现电路板搬运异常 · 调幅异常时，请检查搬运轨道皮带。 图中记号 调整时张力 (Hz) 允许范围 (Hz) 备注 A 260±2 6 156 ～ 286 用于 导轨 2 调幅 B 433±4 3 260 ～ 476 用于 轨道 1 左侧 搬运 C 433±4 3 260 ～ 47…
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 219
检查 · 调节方法
1. 请准备张力计。
2. 请从机器上拆除 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
3. 如果是双搬运轨道则请拆除支撑板。（关于详细内容请参考 「4.4 拆除 / 安装支撑板」）
4. 请关闭主电源开关并打开正面门。
5. 请测定皮带中央张力，然后确认测定值是否在允许范围内。
6. 当测定值超出允许范围时，请按照以下要领将张力值调节到允许范围内。
a. 请拧松张力轮固定支架上的定位螺栓。
b. 请通过转动调节螺栓将皮带张力调节到规定值范围内。
c. 请拧紧张力轮支架的定位螺栓。
d. 请再次测定皮带张力并确认测定值是否在允许范围内。
7. 如果是双搬运轨道则请安装支撑板。（关于详细内容请参考 「4.4 拆除 / 安装支撑板」）
8. 请将 MFU-65 装回机器。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
30MEC-0551
A
A
B
B
C
C
01MEC-0215Sb
ᕖ࣑䖤രᇐඍ
രᇐ㷰ṉ
രᇐ㷰ṉ
䈹᮪㷰ṉ
1P
1P
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
220 AIMEX IIS 机械手册

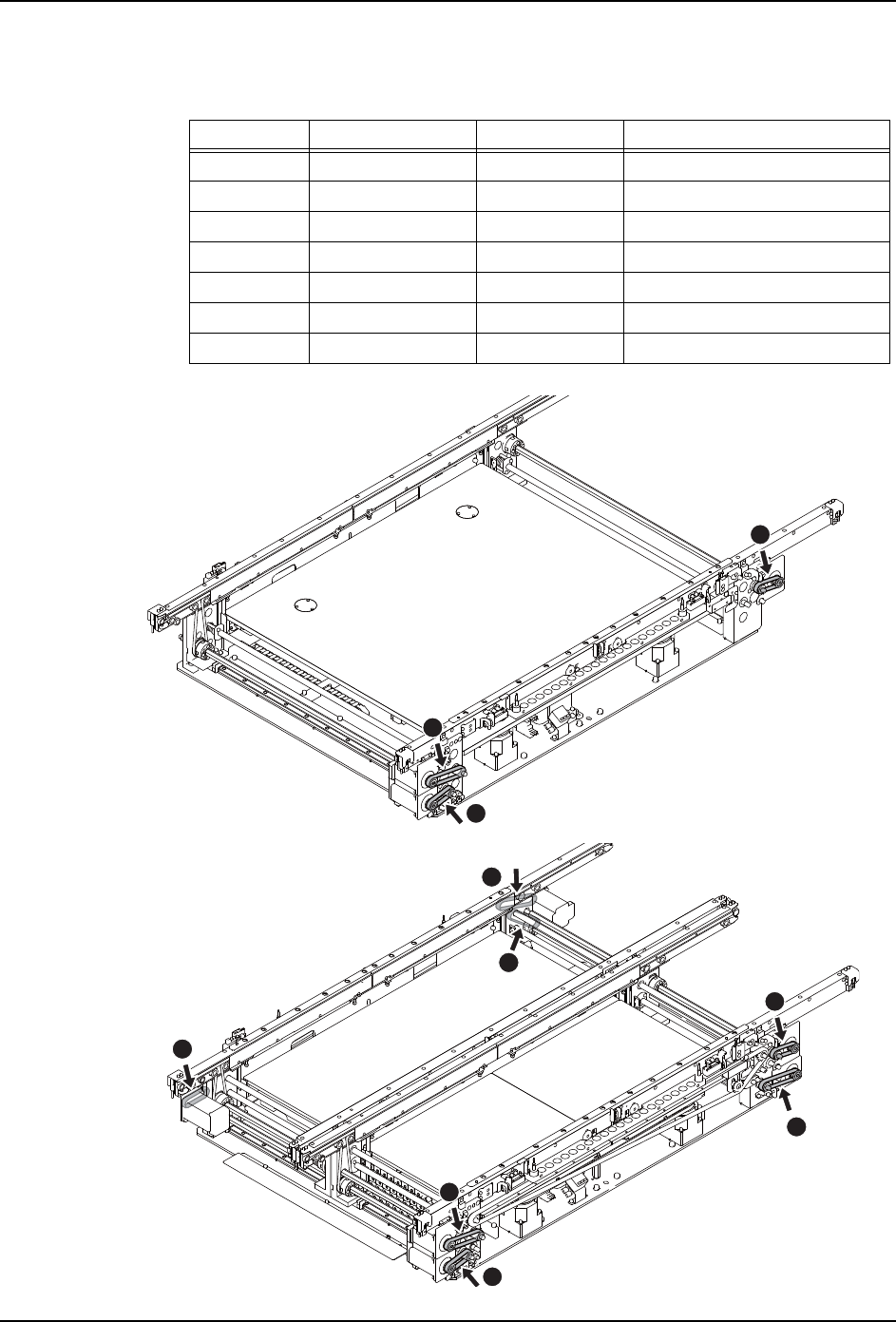

5.11.13 检查 · 调节搬运轨道的搬运 · 调幅马达皮带张力
当出现电路板搬运异常 · 调幅异常时，请检查搬运轨道皮带。
图中记号 调整时张力 (Hz) 允许范围 (Hz) 备注
A 260±26 156 ～ 286 用于导轨 2 调幅
B 433±43 260 ～ 476 用于轨道 1 左侧搬运
C 433±43 260 ～ 476 用于轨道 1 右侧搬运
D 237±23 143 ～ 260 用于导轨 4 调幅
E 433±43 260 ～ 476 用于轨道 2 左侧搬运
F 237±23 143 ～ 260 用于导轨 3 调幅
G 263±26 158 ～ 289 用于轨道 2 右侧搬运
30MEC-0552
C
A
B
30MEC-0553
E
D
C
B
A
F
G
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 221
检查 · 调整方法
1. 请准备张力计。
2. 请从机器上拆除 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
3. 请关闭主电源开关并打开正面门。
4. 请测定皮带中央张力并确认测定值是否在允许范围内。
5. 当测定值超出允许范围时，请按照以下要领将张力值调节到规定范围内。
a. 请拧松马达的固定螺栓 （1）。
b. 请转动调节螺栓 (2) 并将皮带张力值调到规定值。
c. 请拧紧马达的固定螺栓。( 螺栓的紧固扭矩 :7.84 Nm)
d. 请拧紧调节螺栓处的紧固螺母。
e. 请再次测定皮带张力并确认张力值是否在允许范围内。
01MEC-0763
2
1
