MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 269

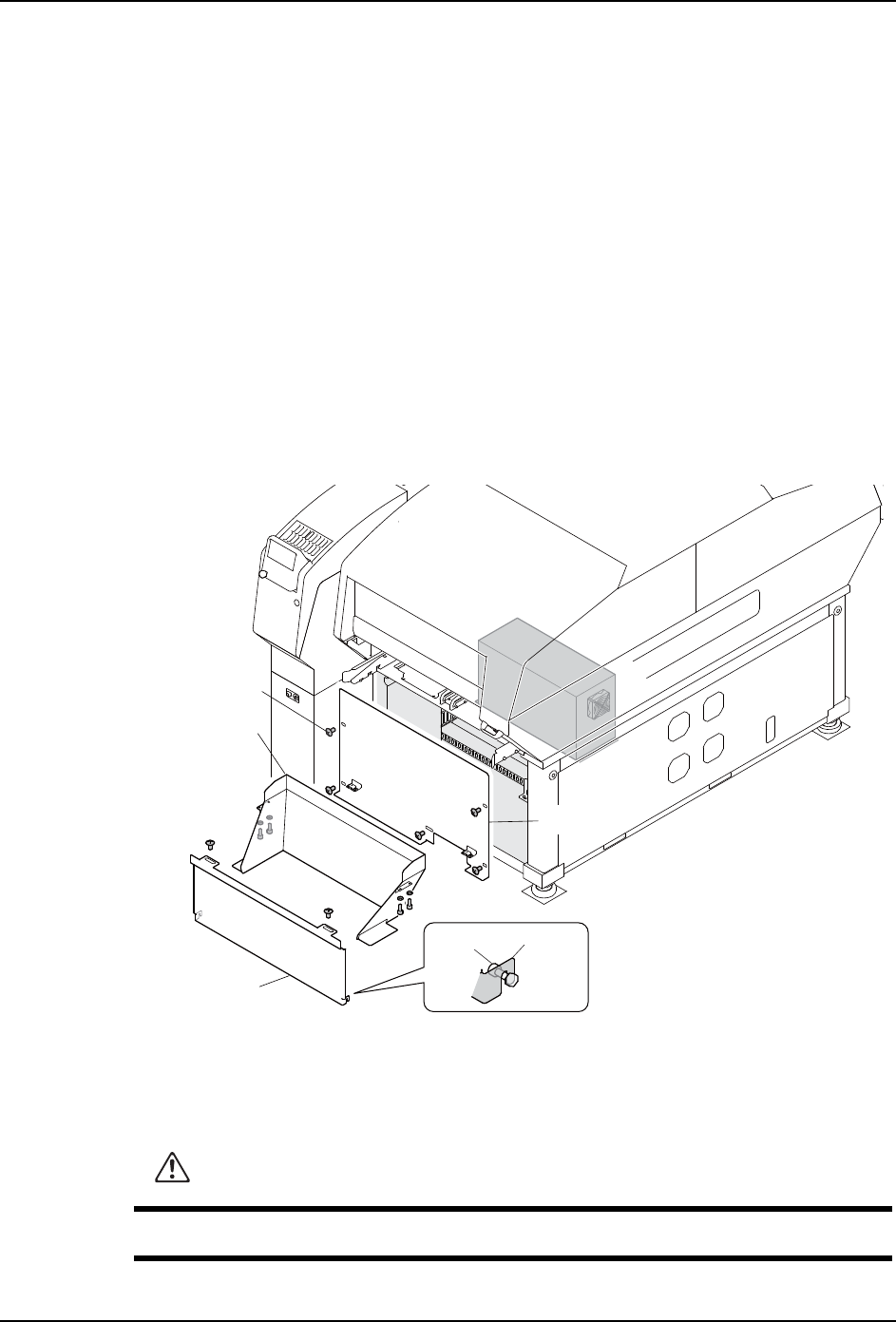

6.12 更换控制箱电路板保险丝
控制箱内装有 1 块中转电路板和 2 块带插头型电路板。电路板上的保险丝烧断后 LED 保险丝
状态灯自动熄灭。更换之前请确认保险丝有无烧断。
6.12.1 更换时期
如果保险丝烧断就请更换。
6.12.2 更换方法
1. 请拆除 Side2 侧的 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）。
2. 请关闭主电源开关，切断机器电源。
3. 请拆除 2 根螺栓后拿掉料站盖板 （下）。由于盖板下方的挂钩挂在螺栓上，所以请一边
向前倾斜一边拿掉盖板。
4. 请拆除 4 根螺栓后拿掉废料带导槽。
5. 请拆除 5 根螺丝后拿掉导槽衬板。
6. 请打开主电源开关 , 接通机器电源。
7. 为了防静电 , 请在手腕上佩戴电阻值为 1MΩ 以上的防静电带 ( 带控制电源电阻 )。防静
电带的接口 (EARTH BONDING POINT) 位于 Side1、Side2 两侧的操作面板下方。
0(&6D
ሲ″㺢ᶵ
ᯏㄏⴌᶵс
ᓕᯏᑜሲ″
3.92 Nm
1.96 Nm
1.96 Nm
㷰ṉ
ᤸ䫟
注意
如果作业时携带静电，可能会破坏电路板的电子元件。
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
270 AIMEX IIS 机械手册

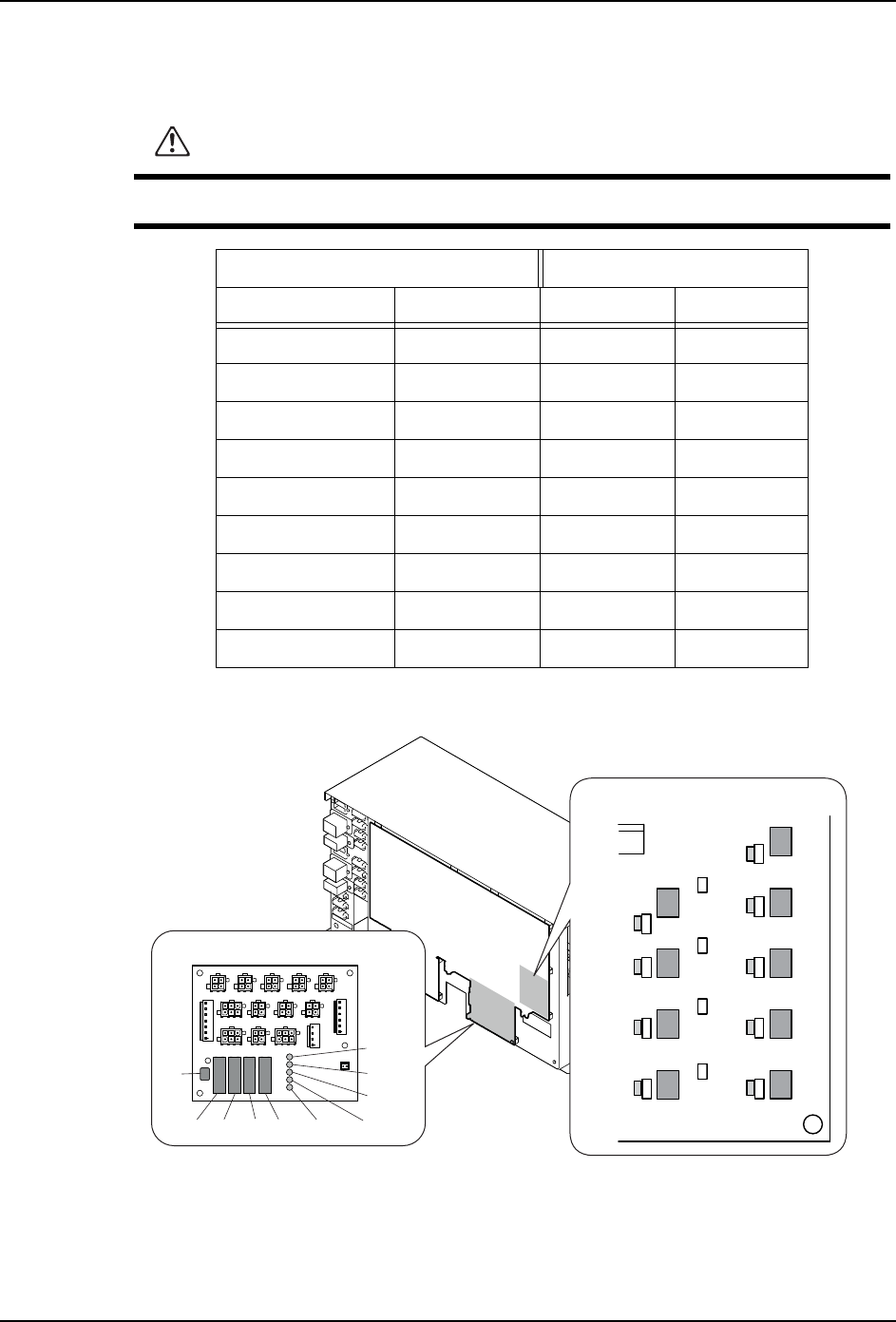

8. 保险丝烧断后 LED 保险丝状态灯自动熄灭。请确认中转电路板、带插头型电路板上的
LED 灯后关闭主电源开关。
9. 请拔掉中转电路板、带插头型电路板上的保险丝并换新。
10.请按照和拆除时相反的顺序将机器恢复原样。
注意
更换保险丝前请务必切断电源。更换前后的保险丝容量请保持一致。
中转电路板 接插件电路板
保险丝 LED 保险丝 LED
F1 PL1 F1 LED3
F2 PL2 F2 LED4
F3 PL3 F3 LED5
F4 PL4 F4 LED6
F11 PL11 F5 LED7
F12 PL12 - -
F13 PL13 - -
F14 PL14 - -
F15 PL15 - -
)
) ) ))
/('
/('
/('
/('
/('
ᏺᦦ༈ൟ⬉䏃ᵓ
)
)
)
)
3/
3/
3/
3/
)
3/
3/
3/
)
)
Ё䕀⬉䏃ᵓ
3/
3/
)
)
0(&6
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 271

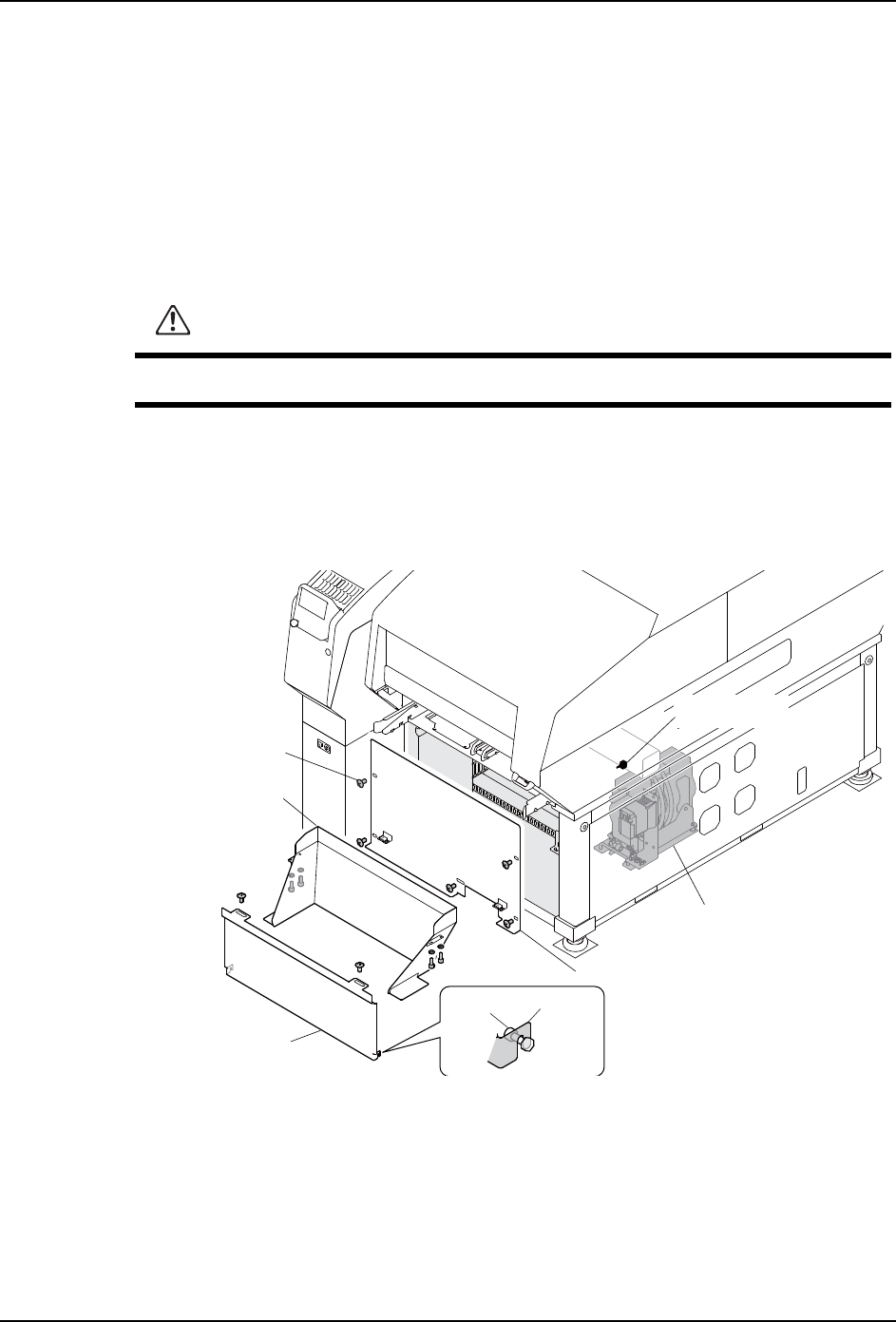

6.13 更换真空泵温度保险丝
6.13.1 更换时期
如果保险丝烧断就请更换。
6.13.2 更换方法
1. 请拆除 Side2 侧的 MFU-65。（详细内容请参考 「4.2 安装 / 拆除 MFU-65」）。
2. 请关闭主电源开关，切断机器电源。
3. 请拆除 2 根螺栓后拿掉料站盖板 （下）。由于盖板下方的挂钩挂在螺栓上，所以请一边
向前倾斜一边拿掉盖板。
4. 请拆除 4 根螺栓后拿掉废料带导槽。
5. 请拆除 5 根螺丝后拿掉导槽衬板。
6. 温度保险丝盒位于真空泵柱上。请拆除 2 根螺栓后拿掉温度保险丝盒。
7. 请先同时向下推 2 根位于端子台上的用于固定保险丝的推杆，然后向上拔掉保险丝。
注意
更换保险丝前请务必切断电源。
30MEC-0498-Sa
┿✵泵
ᗘಖ险丝
ሲ″㺢ᶵ
ᯏㄏⴌᶵс
ᓕᯏᑜሲ″
㷰ṉ
ᤸ䫟
3.92 Nm
1.96 Nm
1.96 Nm
