3. 传感器分布图 MEC-AIMEX2S-011S0
60 AIMEX IIS 机械手册
3.12 料盘单元 -LTW 传感器

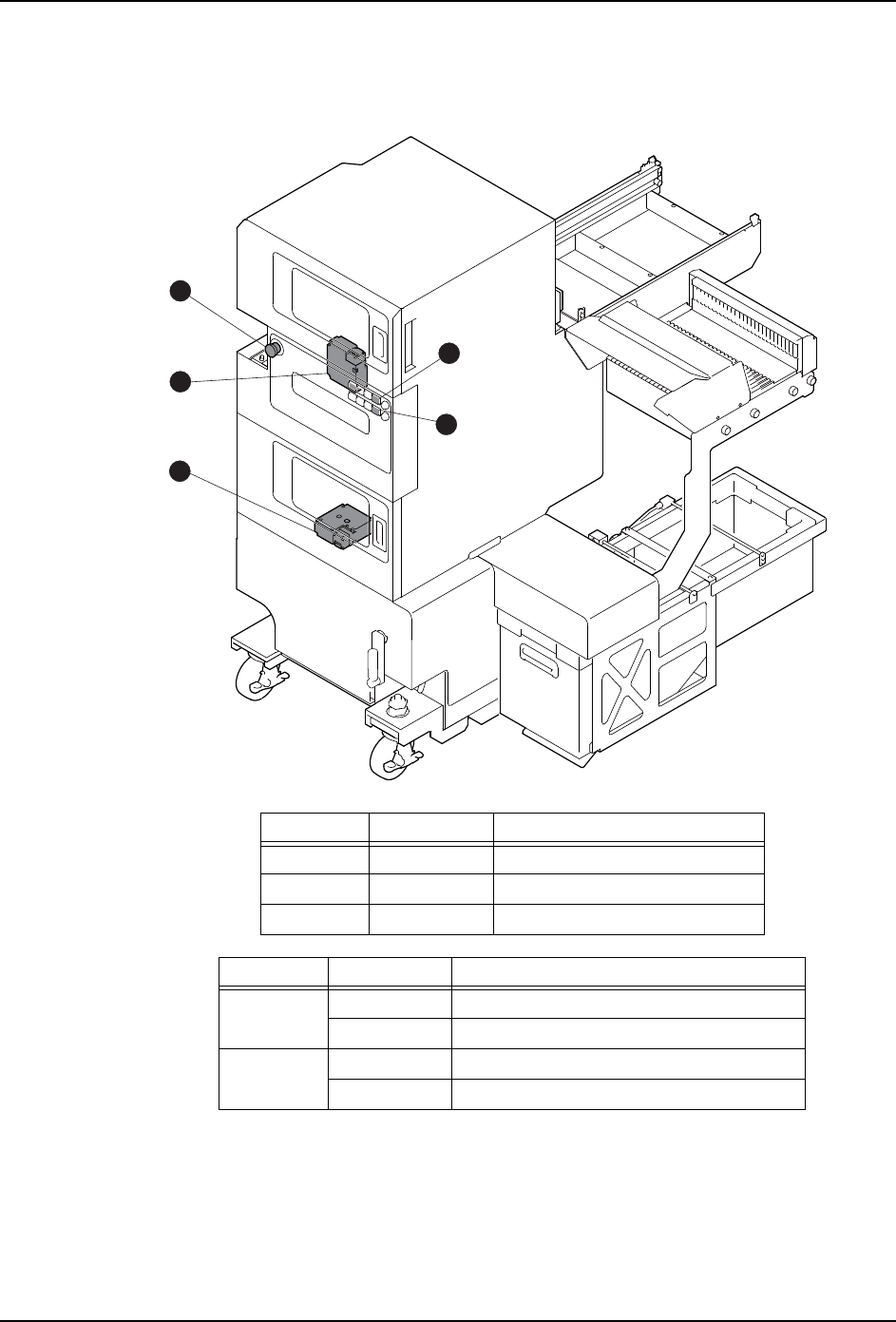

3.12.1 安全门
备注 )「X526」和 「X529」表示装在 Side1 这一侧时的地址，「X626」和 「X629」表示装在
Side2 这一侧时的地址。
图中编号 地址 信号名
1 IN00 紧急停止 SW
2 IN06 确认料盘箱门 （上）关闭
3 IN07 确认料盘箱门 （下）关闭
图中编号 主机地址 信号名
4 X526 料盘箱 （上）完成 PB 输入
X626 料盘箱 （上）完成 PB 输入
5 X529 料盘箱 （下）完成 PB 输入
X629 料盘箱 （下）完成 PB 输入
30MEC-0444
2
1
3
4
5
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 3. 传感器分布图
AIMEX IIS 机械手册 61

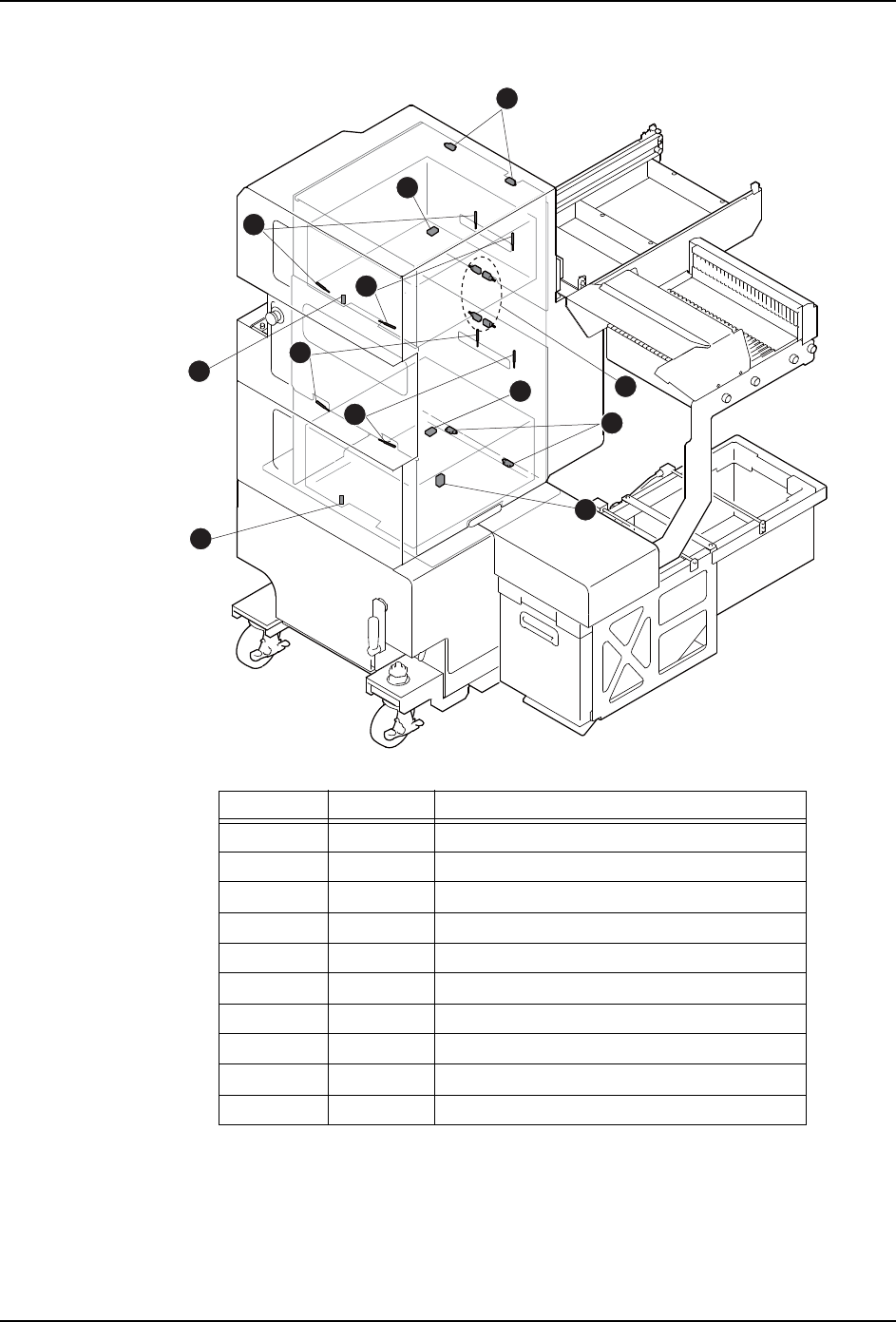

3.12.2 料盘塔
图中编号 地址 信号名
1 IN1F 料盘箱 （下） 锁定确认
2 IN1E 料盘箱 （上） 锁定确认
3 IN1C 料盘箱 （上） 准备确认
4 IN1D 料盘箱 （下） 准备确认
5 IN22 料盘箱 （上） 确认料盘高度 （左）
6 IN23 料盘箱 （上） 确认料盘高度 （右）
7 IN24 料盘箱 （下） 确认料盘高度 （左）
8 IN25 料盘箱 （下） 确认料盘高度 （右）
9 IN21 确认托架收存
10 IN20 确认料盘箱碰撞
30MEC-0445
1
2
5
6
7
8
9
9
9
3
4
10
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
3. 传感器分布图 MEC-AIMEX2S-011S0
62 AIMEX IIS 机械手册

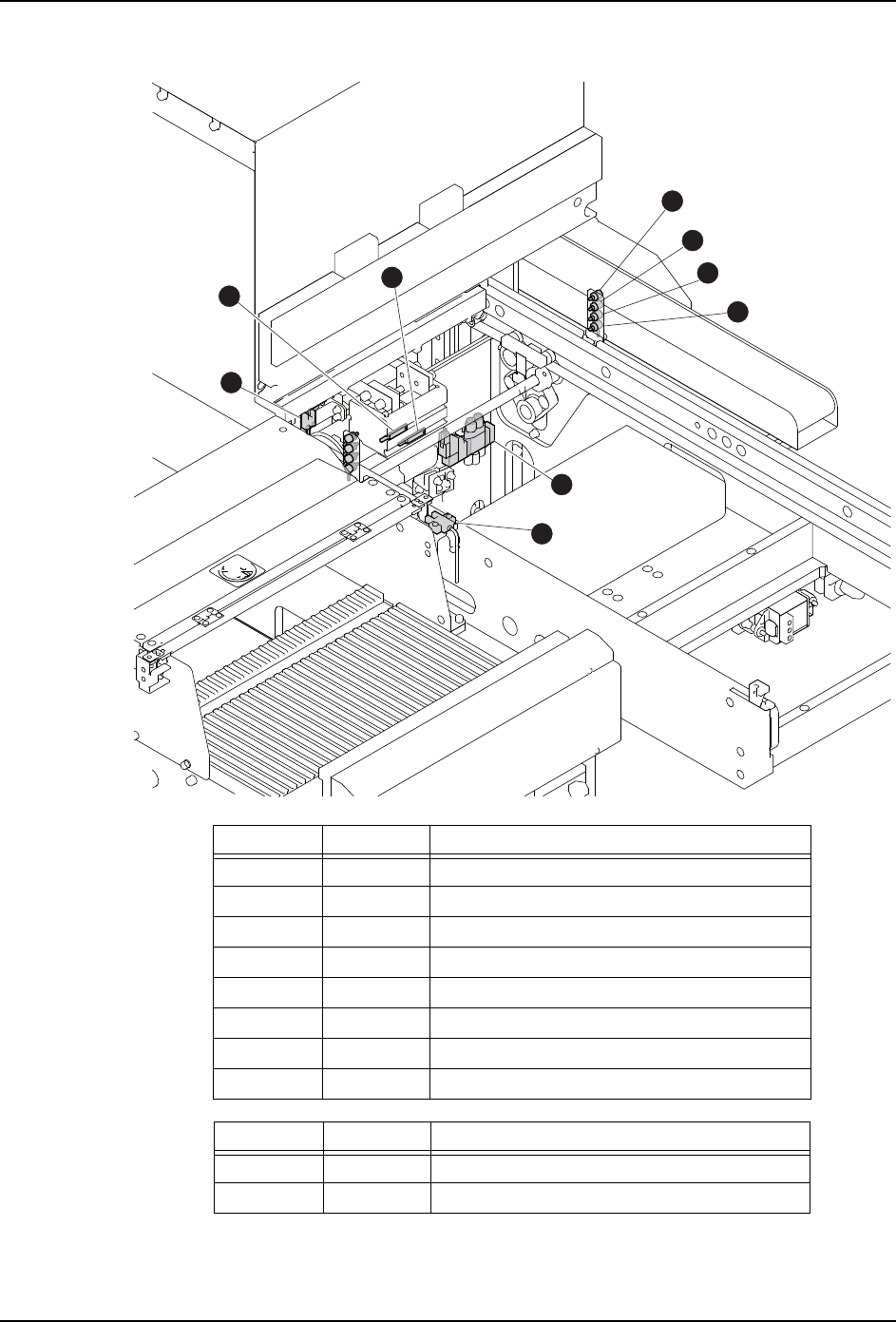

3.12.3 往返搬运轨道
