MEC-AIMEX2S-011S0 8. 对应各种功能的准备工作 AIMEX IIS 机械手册 353 8. 对应各种功能的准备工作这个章节主要说明∶为了对应特定单元和功能，需要执行单元更换等一系列的准备工作。 8.1 使用料盘单元 -LTW 的准备工作请变更需安装料盘单元 -LTW 的 Side 这一侧的单元结构使之符合安装要求。备注 )请在正面门上带移门的模组这一侧执行料盘单元 -LTW 的安装准备工作。警告刚停止运转…

7. 更换部件 MEC-AIMEX2S-011S0

352 AIMEX IIS 机械手册

MEMO:

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 8. 对应各种功能的准备工作

AIMEX IIS 机械手册 353

8. 对应各种功能的准备工作

这个章节主要说明∶为了对应特定单元和功能，需要执行单元更换等一系列的准备工作。

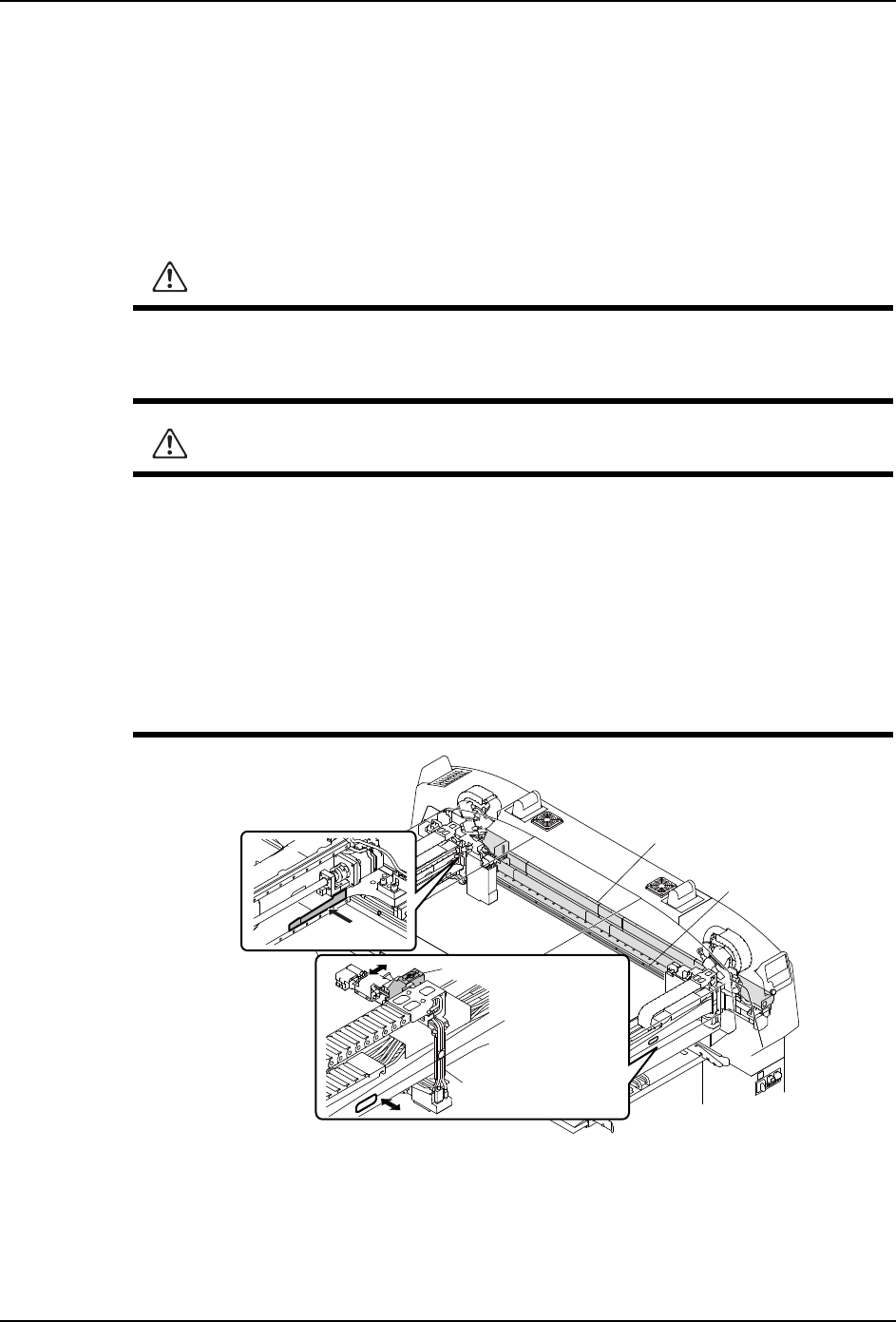

8.1 使用料盘单元 -LTW 的准备工作

请变更需安装料盘单元 -LTW 的 Side 这一侧的单元结构使之符合安装要求。

备注 )请在正面门上带移门的模组这一侧执行料盘单元 -LTW 的安装准备工作。

警告

刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。

线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线

圈部分（请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。

注意

用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机

导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。

移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。

在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。

请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而

发生故障。

更换工作头和维修保养时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性标尺

带伤痕而出错并导致无法生产时请及时更换。

30MEC-0443Sa

㓵ᙝ傢䗴

㓵ᙝḽተ

⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ

ᇐփ⴮ᵰ

㓵ᶕ᭥ᷬ

⭞ӄ〱ࣞ

<䖪Ⲻᣀᢁ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

8. 对应各种功能的准备工作 MEC-AIMEX2S-011S0

354 AIMEX IIS 机械手册

8.1.1 必需物品

工具

六角扳手套件、十字形螺丝刀

需更换的单元

注意 )右侧型废料带输送槽的输送槽和固定支架部位事先已调教完毕，因此请不要拧松螺栓

或螺丝。

名称标准模组型单元料盘单元 -LTW 型单元

废料带输送槽标准型右侧型

输送槽缺口密封板无输送槽缺口密封板（大）

废料带导槽标准型料盘单元 -LTW 型

30MEC-0596

30MEC-0597

30MEC-0598

30MEC-0599

30MEC-0600
