MEC-AIMEX2S-011S0 5. 保养 AIMEX IIS 机械手册 119 16.请将 MDV 235-ZB 润滑油 涂抹在升降杆内 O 型 圈上。 a. 在升降杆内 O 型圈加油治具上放入指定的润滑油，插入涂敷用注油棒 。 b. 请从密封瓶中拔出涂敷用的注油棒。在此 使用有 「H08/H12」刻印的注油棒。 c. 请用干净的布头擦去注油棒前端粘 附的多余润滑油。 d. 请将注油棒插入升降杆内直到碰到 注油棒上的凹槽为止。然后…
5. 保养 MEC-AIMEX2S-011S0
118 AIMEX IIS 机械手册

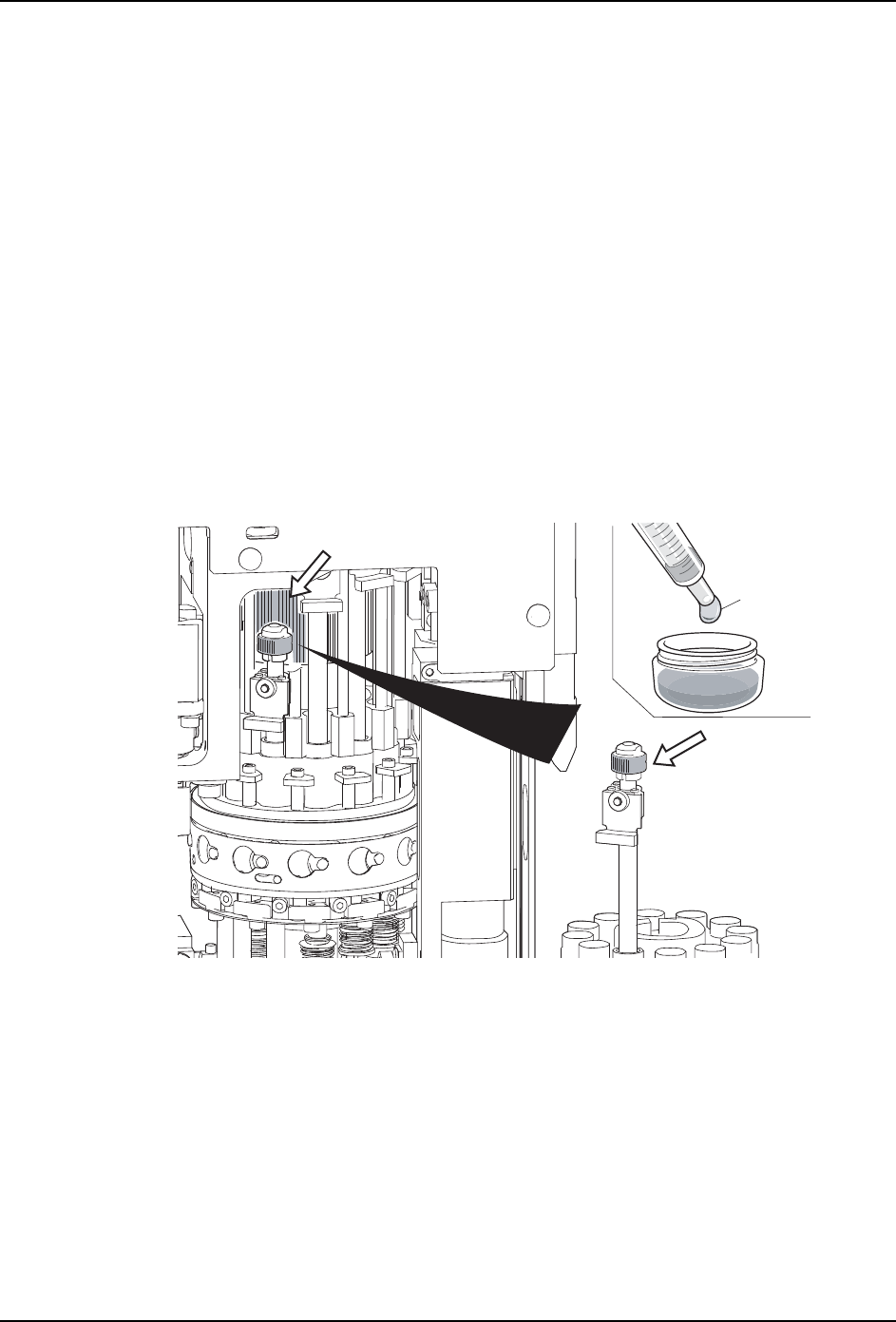

6. 请将 0.01cc 的 VG-EP No.1 B970 蘸在棉签或者扁头笔上，然后一边抬高弹簧一边将润滑
油涂抹在升降杆 (1) 上侧。
注意 )加油时，请将弹簧靠向上侧。如果靠向下侧时，有可能会从弹簧座脱落。另外，对升
降杆 (1) 的加油使用注射筒，请务必加适量的润滑油。
7. 请降低升降杆，将 0.01cc 的 VG-EP No.1 B970 涂抹在升降杆 (1) 的下侧。
8. 请上下移动升降杆使润滑油分布均匀。
9. 请用干净的布头擦去多余的外溢润滑油。
10.请为所有的升降杆加油。
11.请用清洁的棉签擦去粘附在 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上的旧润滑油或污垢。
12.请用棉签沾取 Biral T&D，一边手工转动 Q 轴齿轮 （2）一边将薄薄的一层润滑油涂抹
在齿轮面上。
13.请将 Biral T&D 转移到别的容器中，然后用注射筒吸入。
14.请用注射筒为每个升降杆齿轮 （3）滴 0.005cc （约 1 滴）Biral T&D。
15.请用手上下移动升降杆齿轮 （3）并转动 Q 轴齿轮 （2）使润滑油分布均匀。
01NST-0865Sb
3
2
㑺Ⓢ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 119
16.请将 MDV235-ZB 润滑油涂抹在升降杆内 O 型圈上。

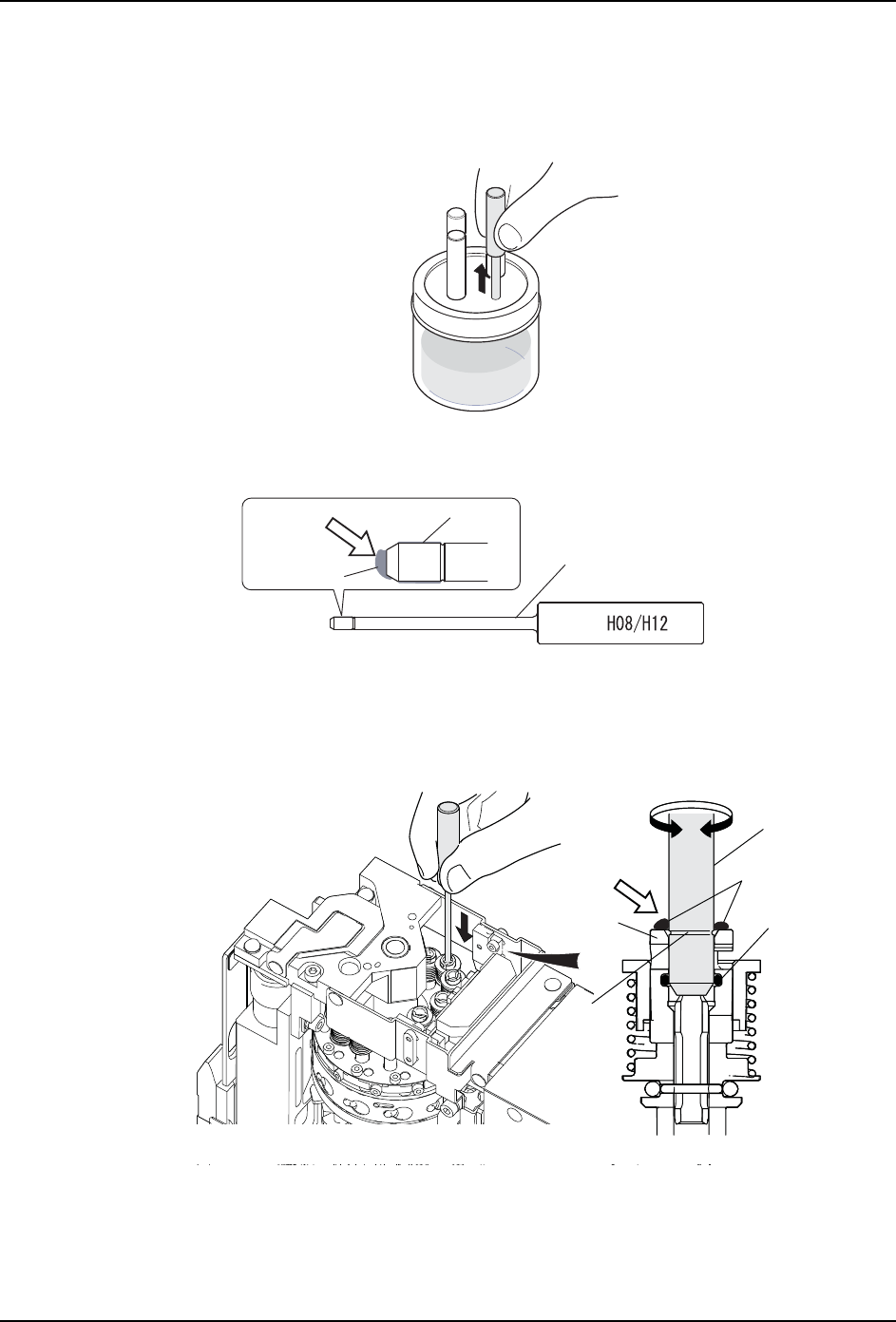

a. 在升降杆内 O 型圈加油治具上放入指定的润滑油，插入涂敷用注油棒。
b. 请从密封瓶中拔出涂敷用的注油棒。在此使用有 「H08/H12」刻印的注油棒。
c. 请用干净的布头擦去注油棒前端粘附的多余润滑油。
d. 请将注油棒插入升降杆内直到碰到注油棒上的凹槽为止。然后轻轻地旋转注油棒使
润滑油均匀地涂抹在 O 型圈上。
备注 )升降杆前端沾有润滑油时请用干净的布头擦去。
e. 请将注油棒重新插入密封瓶中并再蘸取润滑油，然后重复同样操作为剩余的所有升
降杆加油。
17.请安装贴装工作头的侧面盖板。
01MEC-1785
01MEC-0013Sa
⌞⋯Ἀ
ᬜৱ
ཐ֏Ⲻ⏜┇⋯
⏜┇⋯
01NST-0866Sa
2ශാ
⌞⋯Ἀ
㋎䱺Ⲻ⏜┇⋯
ॽ䲃ᵼ
″
ᬜৱ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
120 AIMEX IIS 机械手册
润滑油涂抹治具使用注意事项
1. 注油棒插口处粘有润滑油时请用干净的布头擦去。
2. 孔附近和注油棒孔上记载了工作头名。注油棒上粘附了润滑油时，请务必在与使用的注
油棒相同的工作头名的孔中插入注油棒。
3. 保管装有润滑油的密封瓶时请避免阳光直射和温度上升。
5.5.2 为 H08M/H08MQ 型工作头升降杆端面加油
备注 )表格中升降杆和升降杆齿轮的油量是指每一根所需的量。
加油量较少时推荐使用注射筒 (S61439)。关于用量请参考注射筒刻度。
1. 请拆除贴装工作头。( 关于详细内容请参考 「4.1 拆除 / 安装贴装工作头」）
2. 请降低升降杆后用棉签擦去升降杆端面的污垢。
3. 请用棉签蘸取 0.002cc Biral T&D 并将薄薄的一层润滑油涂抹在升降杆端面。
4. 请用同样的方法为剩余的所有升降杆端面加油。
01MEC-1786
润滑油 加油位置 加油量 （cc）
Biral T&D
（Sugai Chemical Industry）
升降杆端面 0.002
01NST-1784
