MEC-AIMEX2S-011S0 2. 机器构成和功能说明 AIMEX IIS 机械手册 23 2.2.2 XY 机械手 XY 机械手由采用丝杆驱动的 X 轴、线性马达驱动的 Y 轴和工作头安装支架构成，可以在 X 轴方向及 Y 轴方向移动。配备 2 个机械手的模组称为双机械手模组，如果只有一个则称为单机械手模组。如果是单机械手模组，就只在 Side 2 一侧安装 X Y 机械手。备注 )下图是双机械手模组。 ; &l…

2. 机器构成和功能说明 MEC-AIMEX2S-011S0

22 AIMEX IIS 机械手册

2.2 名称和功能说明

2.2.1 机器主体

·主体 :

AIMEX-2S 机的基础结构上装有 XY 机械手、搬运轨道、料站基座、影像处理相机

等。在 XY 机械手上可安装各种贴装工作头。

·安全门 :

包括正面门和移门。带移门的正面门是使用料盘单元 -LTW 的机型的非标配组件。

·主电源开关 :

开 / 关机器主电源。

·废料盒 :

回收无法贴装的元件。

·料站更换开关 :

是安装在多生产对应机上的无停机即可实现成批更换 MFU-65 的开关。

0(&6

ℷ䮼

ᑳ᭭Ⲧ

ջ䮼

˄䴲ᷛ䜡˅

᭭キ᳈ᤶᓔ݇

Џ⬉⑤ᓔ݇

6LGH

᪡԰䴶ᵓ

6LGH

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 2. 机器构成和功能说明

AIMEX IIS 机械手册 23

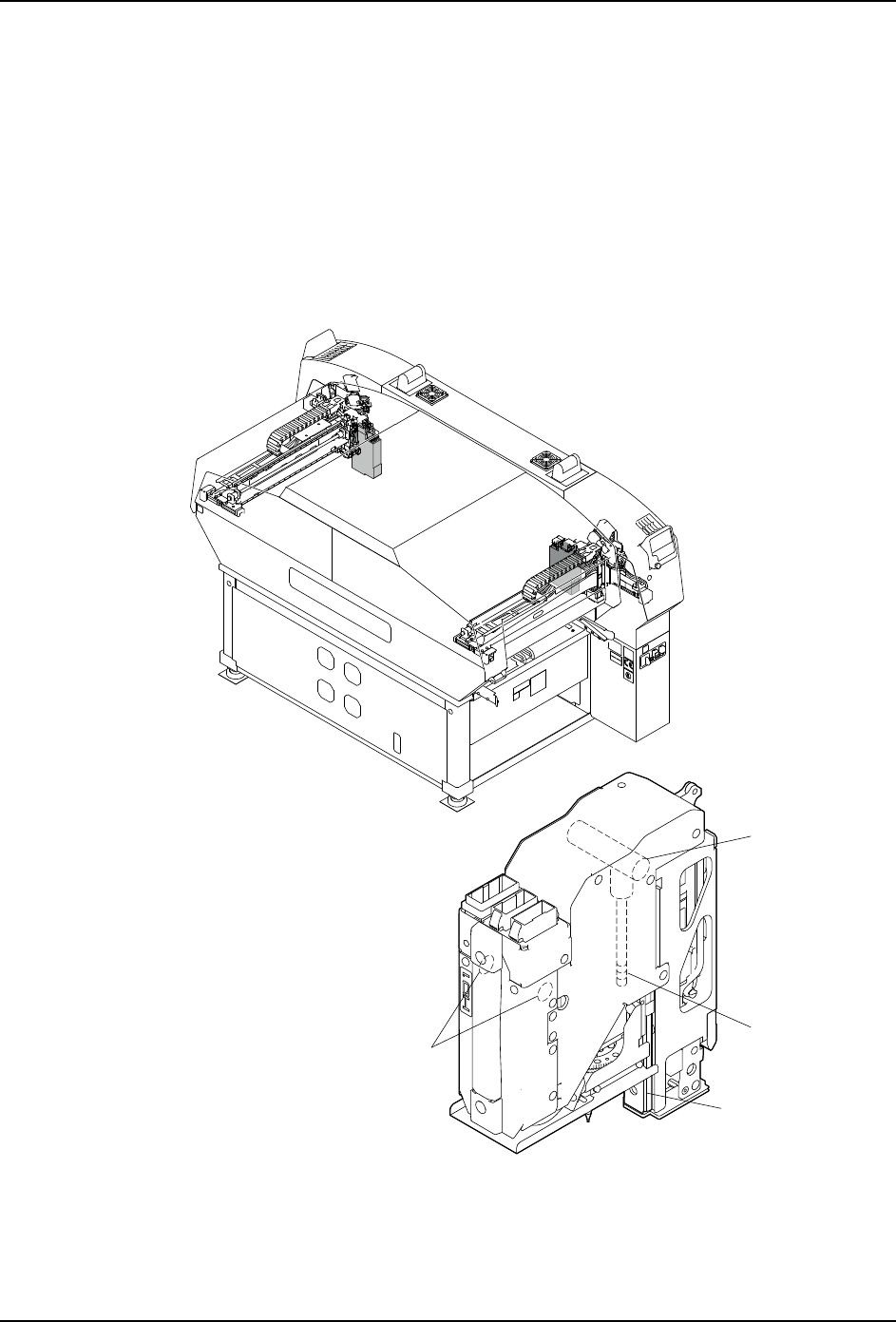

2.2.2 XY 机械手

XY 机械手由采用丝杆驱动的 X 轴、线性马达驱动的 Y 轴和工作头安装支架构成，可以在 X 轴

方向及 Y 轴方向移动。配备 2 个机械手的模组称为双机械手模组，如果只有一个则称为单机

械手模组。如果是单机械手模组，就只在 Side 2 一侧安装 XY 机械手。

备注 )下图是双机械手模组。

;<ᴎẄ᠟

㒓ᗻ偀䖒

㒓ᗻ偀䖒

㒓ᗻᷛሎ

0(&6

;<ᴎẄ᠟

6LGH

6LGH

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

2. 机器构成和功能说明 MEC-AIMEX2S-011S0

24 AIMEX IIS 机械手册

2.2.3 贴装工作头

贴装工作头起着从供料器吸取元件并贴装到电路板上的作用。根据元件种类不同，本公司提

供多种相匹配的贴装工作头，并且可以在各个模组之间自由更换。

备注 )关于工作头的使用方法请参考相应的使用说明书：OF 工作头 - 「OF 工作头使用说明

书」、G04 工作头 - 「G04/G04Q 工作头使用说明书」、Dyna 工作头 (DX)- 「Dyna 工作

头 (DX) 使用说明书」。

H01 型工作头

H01 型工作头只能安装 1 个吸嘴，可以对应很广的尺寸范围内的元件。使用该工作头时，需

要安装相应的吸嘴置放台。

ⳳぎ䖛Ⓒ఼

⬉∴

˘+Ꮉ԰༈˚

=䕈ϱᴚ

=䕈䔼

0(&6
