5. 保养 MEC-AIMEX2S-011S0

162 AIMEX IIS 机械手册

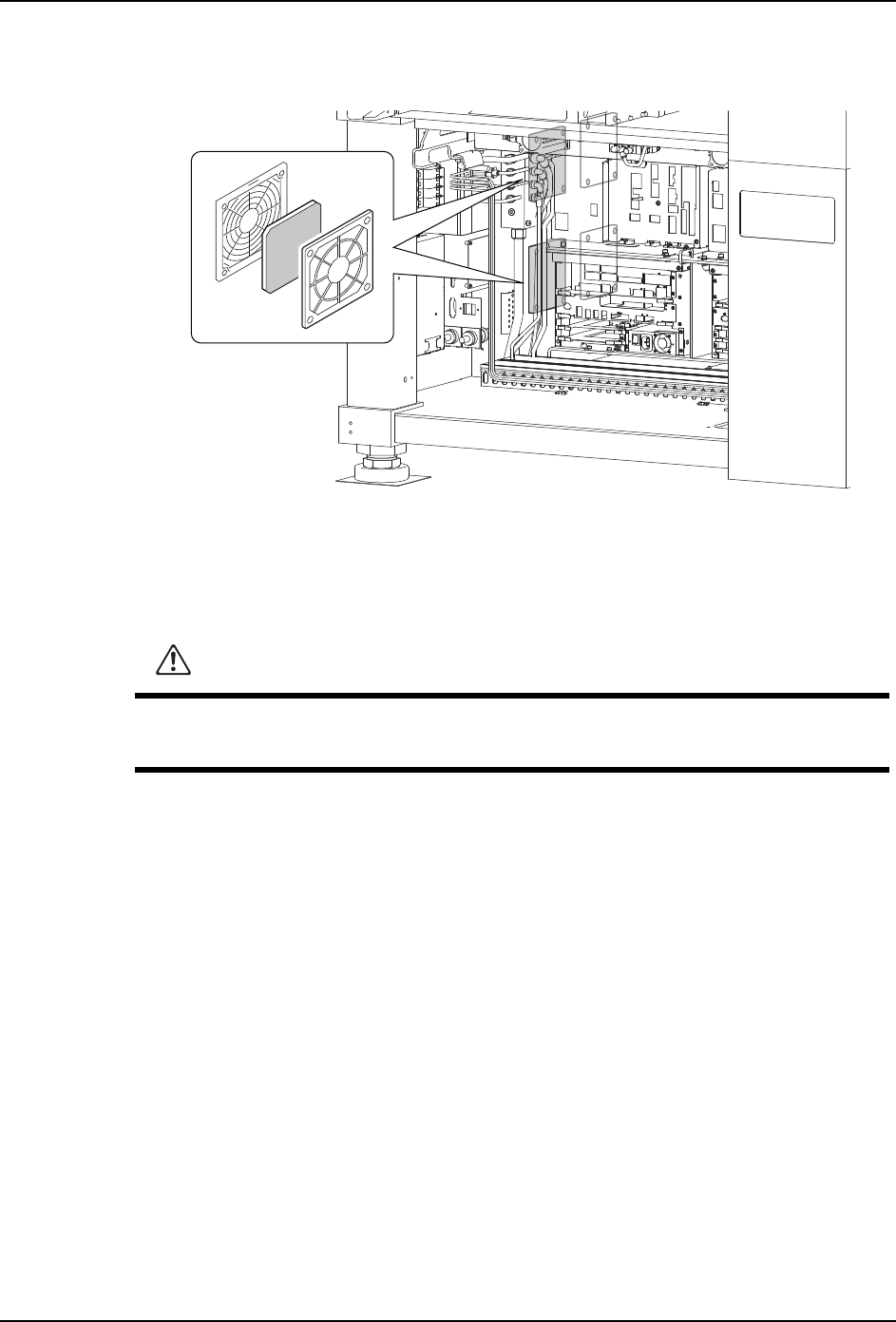

6. 请拆除位于 Side1 的 2 个过滤器。拆卸时请将手从 CPU 箱、伺服箱的边上伸入。过滤器

罩和过滤器都可以用手拆除。

7. 请拆除 Side2 这一侧的导槽衬板。拆卸方法与 Side1 相同。

8. 请拉出真空泵。方法：往自己身体这一侧拉。（关于详细内容，请参考。）" 6.14 真空

泵损耗品的更换 "

9. 请拆除位于 Side2 的 2 个过滤器。过滤器罩和过滤器都可以用手拆除。

10.请用压缩空气清洁过滤器。如果过滤器污染严重，则请以旧换新。

11.请按照和拆卸时相反的顺序重新装好真空泵过滤器。

5.9.9 LCR 检测单元的测定端子的更换

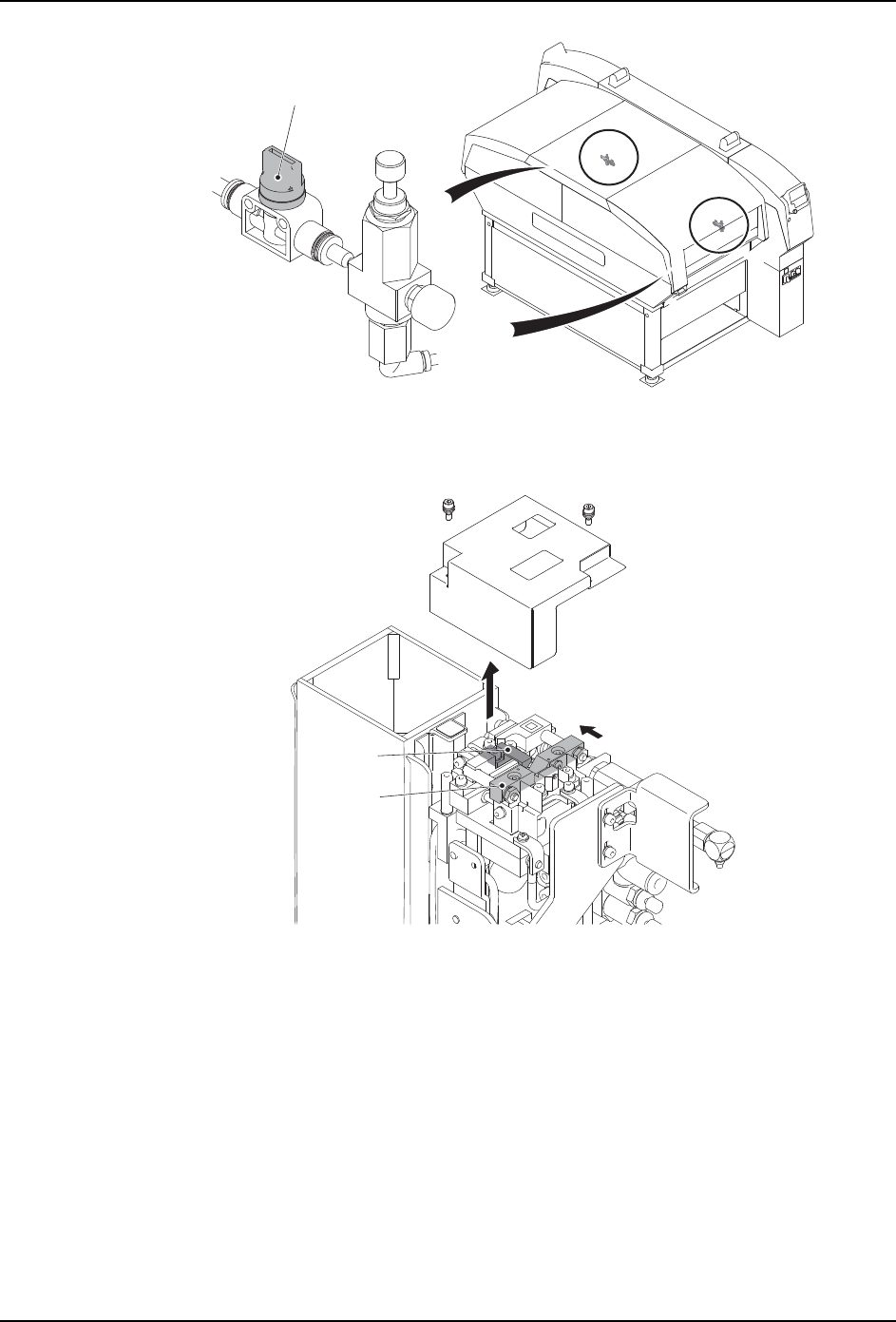

1. 请从机器上拆除元件供应单元后，打开正面门。

2. 请将设置在废料带输送槽边上的 LCR 检测单元用的手动阀 (1) 转到「Close」，关闭气

源。

30MEC-0746

警告

关掉真空泵后请放置 30 分钟以上。等真空泵完全冷却后再作业。真空泵运行过后泵内

处于高温状态，请注意灼伤。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 163

3. 请拆除测定部的上面盖板。

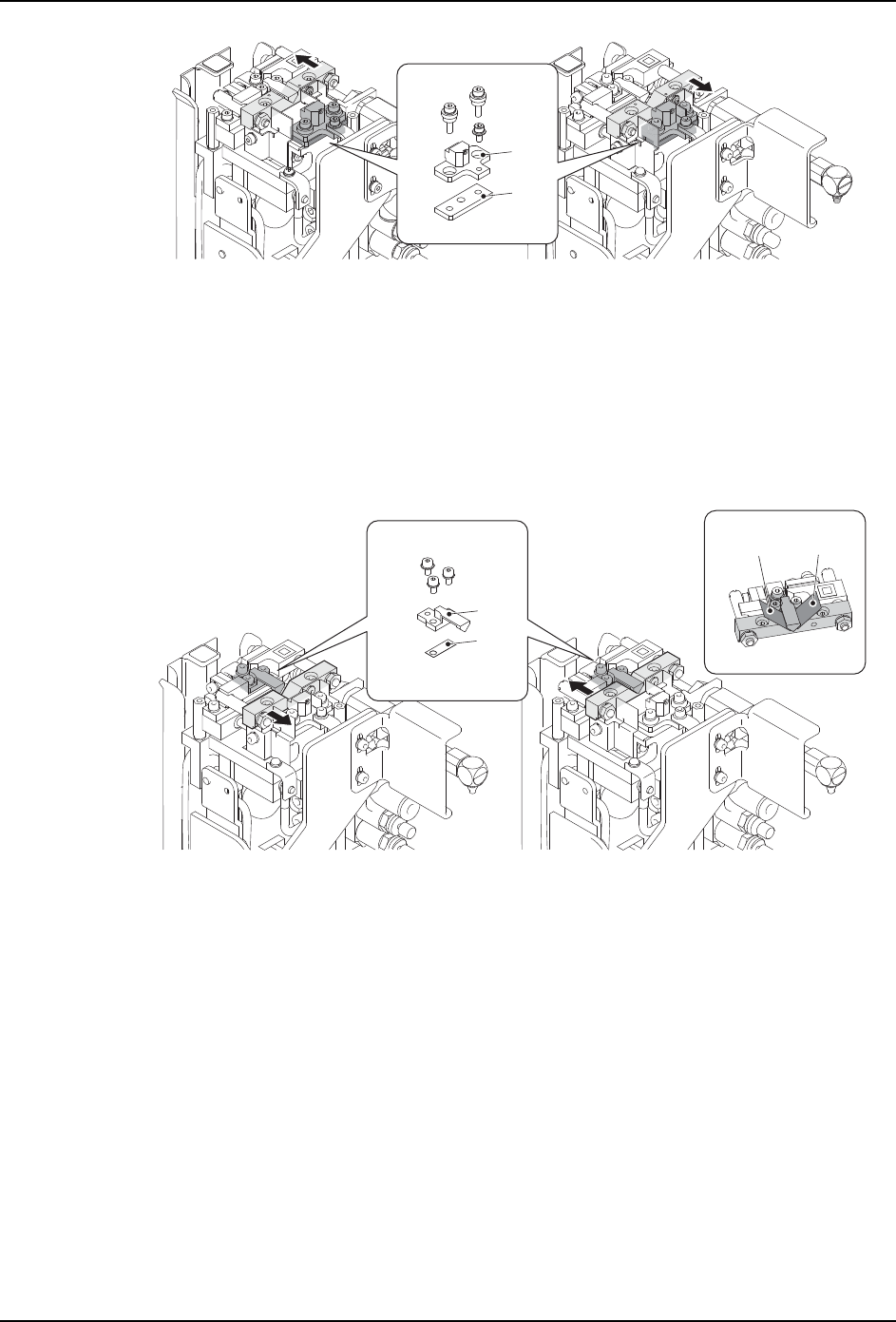

4. 请手动将挡板 (2) 移动到可动端子 (3) 侧。

5. 请拆除固定端子 (4) 和绝缘板 (5)。

6. 请临时拧紧新的固定端子和绝缘板。

7. 请手动将挡板移动到固定端子侧，并使挡板和固定端子以平行状态接触。

8. 请在挡板和固定端子接触的状态下，将固定端子固定。（紧固转矩 0.44Nm）

30NST-0264

(1)

30NST-0259

(3)

(2)

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

164 AIMEX IIS 机械手册

9. 请拆除可动端子 (3) 和垫片 (6)。

10.请临时拧紧新的可动端子。

11.请手动将挡板移动到与可动端子重叠的位置。

12.请安装垫片，并使挡板和可动端子之间的缝隙为 0.08mm。请使用治具 (7) 进行缝隙厚

度的确认。

13.请固定可动端子。（紧固转矩 0.44Nm）

14.请手动前后移动挡板，确认动作是否顺畅。

15.请安装测定部的上面盖板。（紧固转矩 0.19Nm）

16.请将 LCR 检测单元用的手动阀转到「Open」，打开气源。

17.请将机器返回到原来的状态。

18.请实行 LCR 检测仪补正。详细内容 " 5.11.16 LCR 检测仪补正 " 请参照。

19.请进行 LCR 检测仪的精度确认。详细内容 " 5.11.17 LCR 检测仪的精度确认 " 请参照。

30NST-0260

(5)

(4)

30NST-0261

(6)

(3)

(7)
