5. 保养 MEC-AIMEX2S-011S0 194 AIMEX IIS 机械手册 5.10.15 检查 · 调 节料盘单元 -LTW 皮带张力 为了确认皮带张力，请事先准备 张力计。 〈TZ1/TZ2 轴皮带张力〉 1. 请从从机器上拆下料盘单元 -LTW。( 关于详细内容请参考 「4.5 安装 / 拆除料盘单元 - LTW」) 2. 请拆除料盘单元 -LTW 的下盖板。( 关于详细内容请 参考 「7.16 拆卸料盘单元 -LTW …
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 193

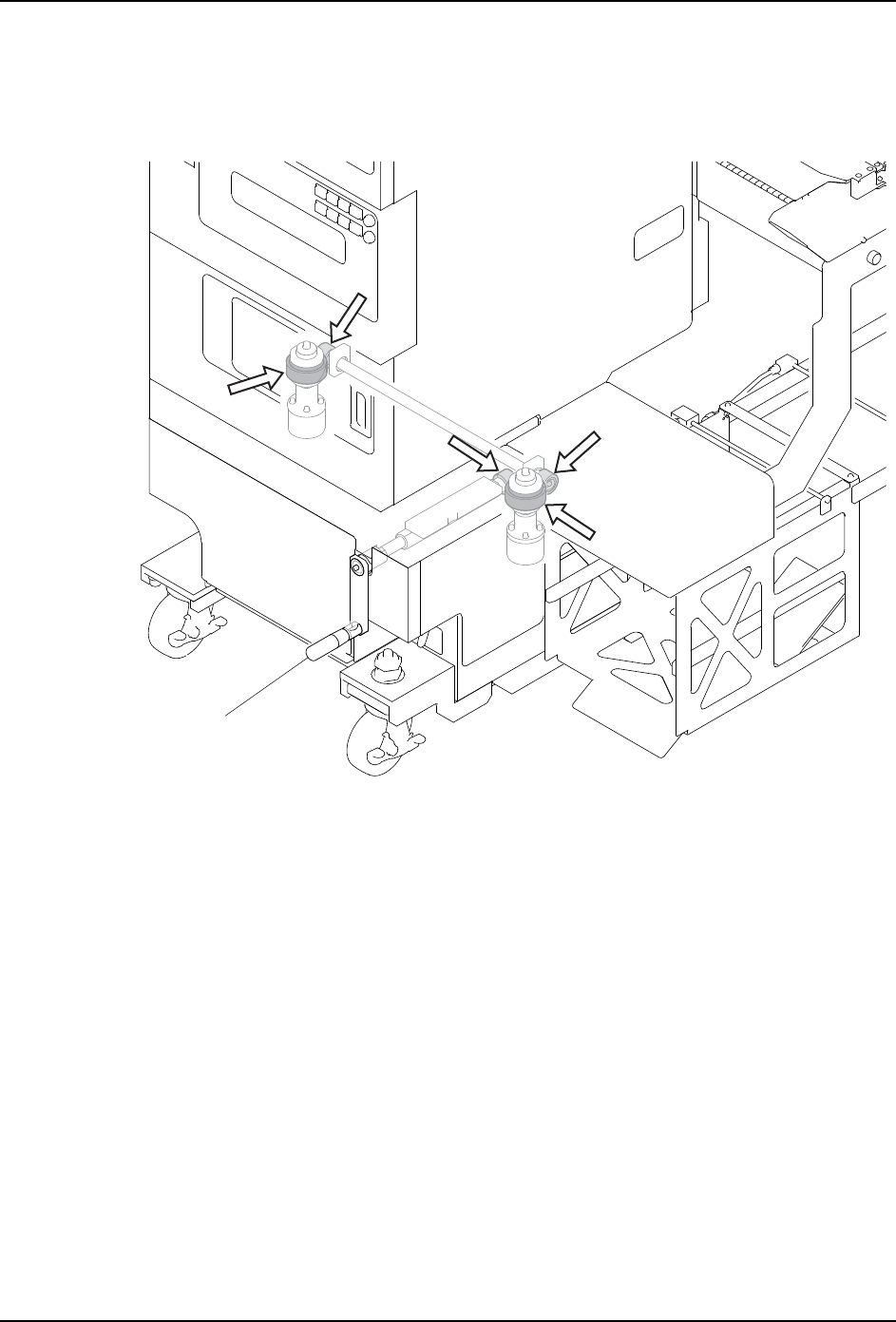

3. 请用干净的布头擦去升降齿轮上的污垢。
4. 请用油刷蘸取 0.92cc Daphne Exponex No.2。
5. 请用油刷将润滑油均匀地涂抹在升降齿轮上。
6. 请用手将手柄转动数次使润滑油分布均匀。
7. 请用干净的布头擦去多余外溢润滑油。
8. 请安装料盘单元 -LTW 盖板。
9. 请将料盘单元 -LTW 装回模组。
30MEC-0484
ᡭ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
194 AIMEX IIS 机械手册
5.10.15 检查 · 调节料盘单元 -LTW 皮带张力
为了确认皮带张力，请事先准备张力计。
〈TZ1/TZ2 轴皮带张力〉
1. 请从从机器上拆下料盘单元 -LTW。( 关于详细内容请参考 「4.5 安装 / 拆除料盘单元 -
LTW」)
2. 请拆除料盘单元 -LTW 的下盖板。( 关于详细内容请参考 「7.16 拆卸料盘单元 -LTW 盖
板」)

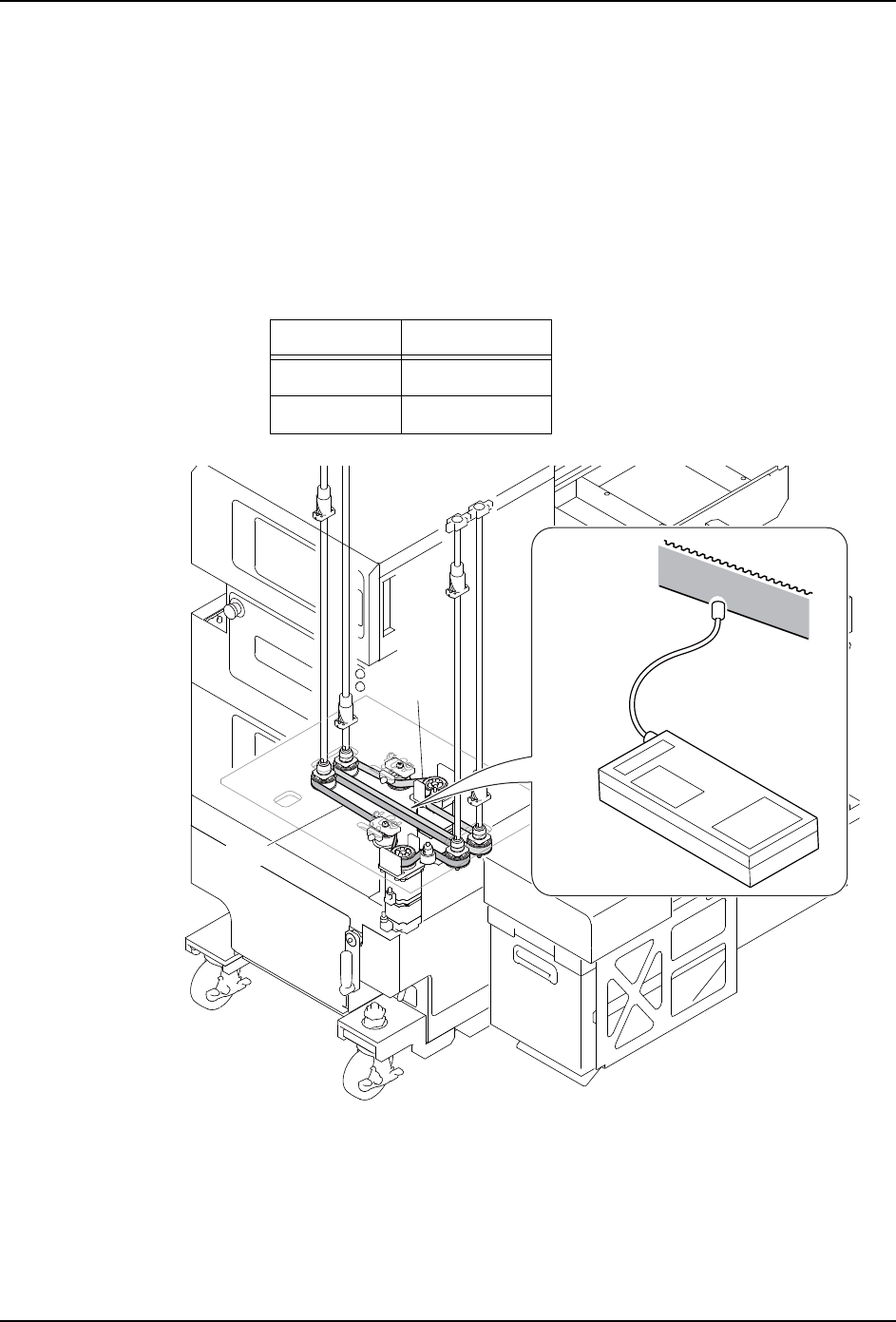

3. 请测定各皮带张力。请分别确认跨度最长皮带中间的测定值是否处于规定范围内。
皮带张力 规定值 （Hz）
TZ1 轴 58 ～ 63
TZ2 轴 58 ～ 63
TZ1
TZ2
30MEC-0578
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 195
4. 如果超出上述范围则请调节皮带张力。

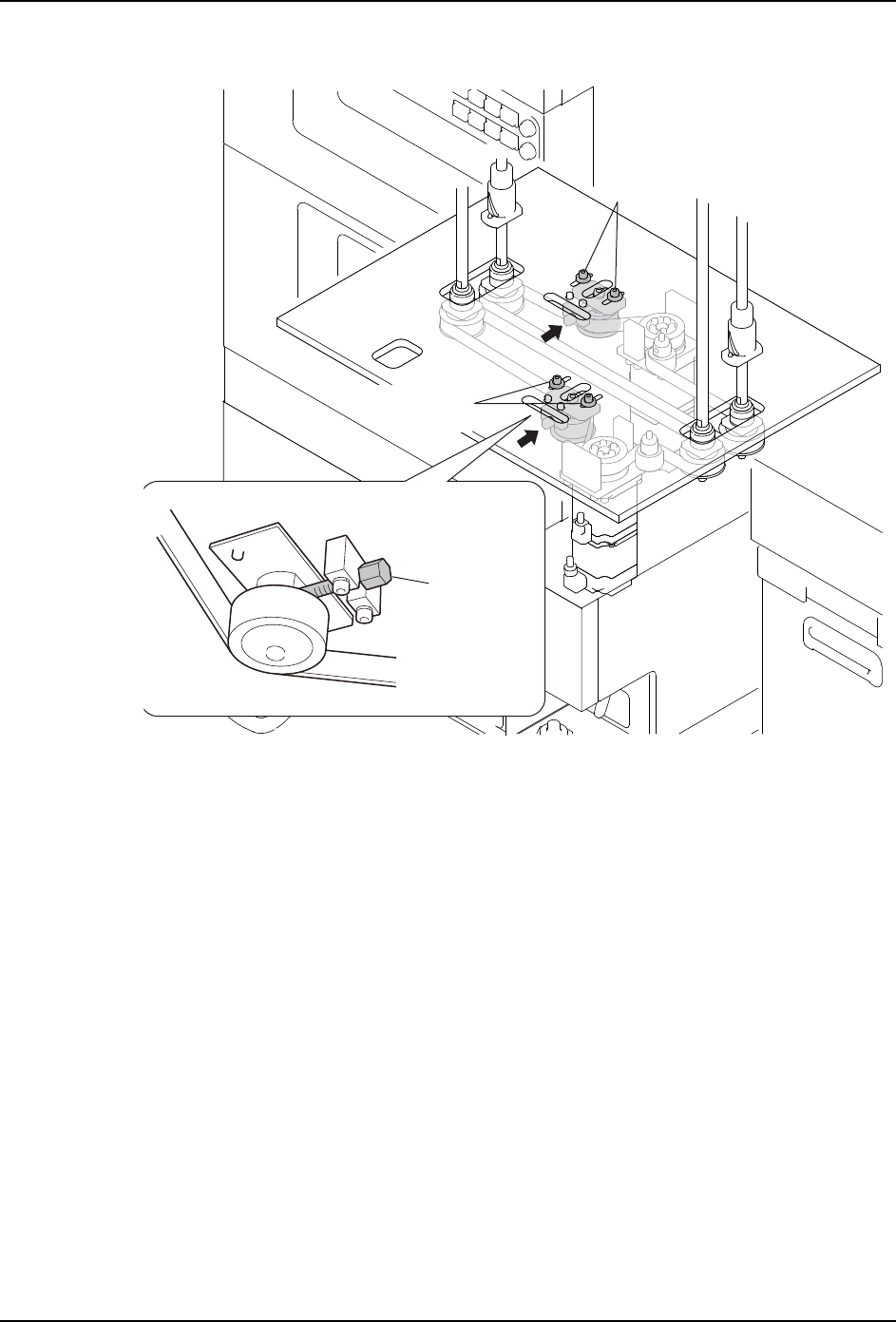

5. 请打开料盘单元 -LTW 的门 （下）。
6. 请拧松张力轮的定位螺栓。
7. 请转动调节螺栓将张力值调到规定范围内。
8. 请拧紧张力轮支架上的定位螺栓。
9. 请重新确认张力值是否处于规定范围。
0(&6D
ᇐփ㷰ṉ
7=
ᇐփ㷰ṉ
7=
䈹㢸㷰ṉ
ᕖ࣑䖤
