5.4.8 附带元件侧面识别功能的工作头的元件侧面识别部的清扫

此操作需要干净的棉棒。

1. 请拆除贴装头。( 详细参考「4.2 贴装工作头的拆除 / 安装」）

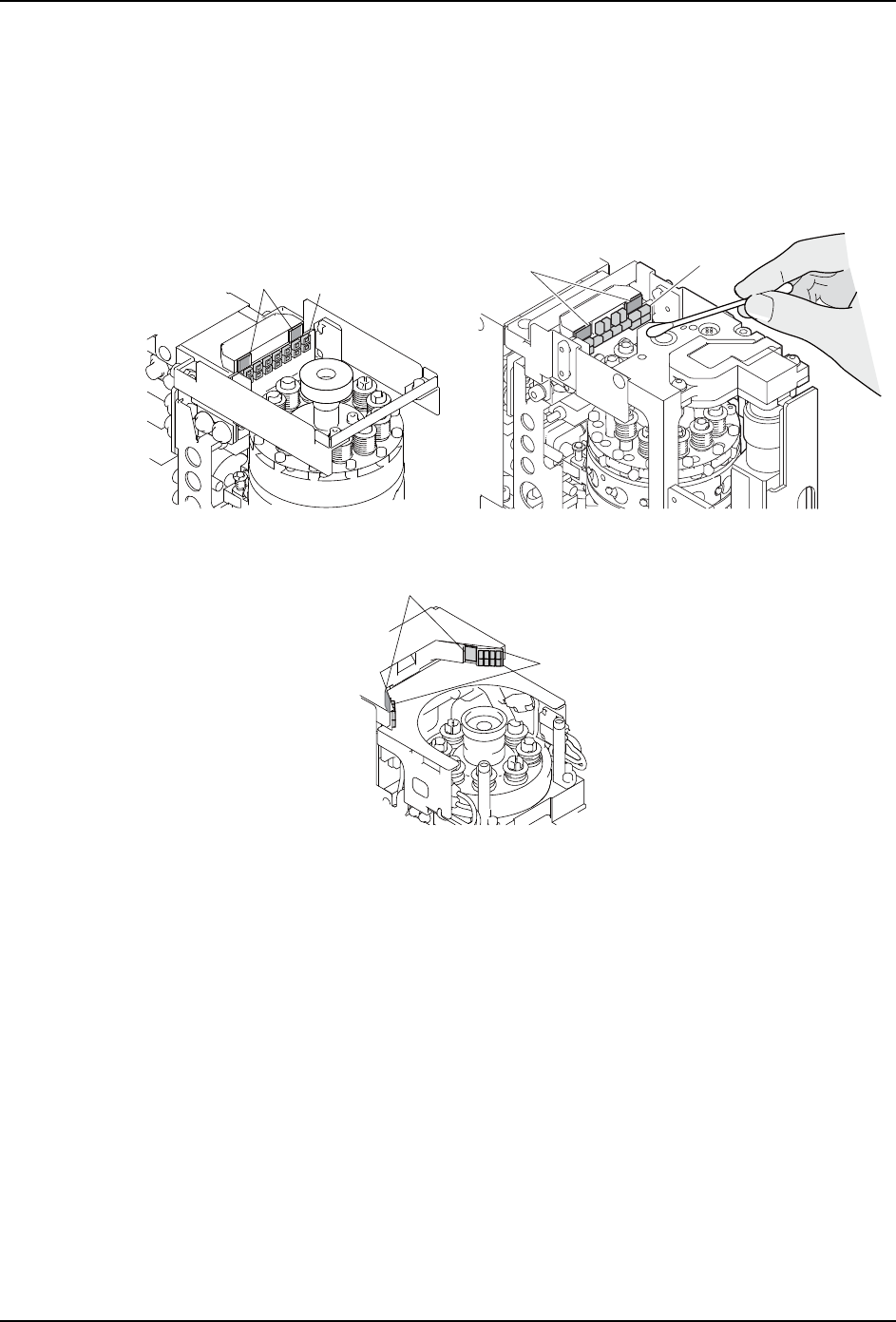

2. 请用绵棒小心认真地擦去粘附在棱镜的玻璃面 (1)LED(2) 上的污垢和尘埃。

30MEC-0667-b

(1)

(2)

(1)

(2)

(1)

(2)

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 5. 保养

AIMEX IIS 机械手册 115

5.4.9 Z0 传感器的清扫

1. 请使用棉棒仔细擦去搬运轨道基准导轨上 Z0 传感器上面的灰尘和异物。

注意 ) 请注意不要对 Z0 传感器用力过度。

5.4.10 LCR 检测单元的测定端子的清扫

1. 请从机器上拆除元件供应单元后，打开正面门。

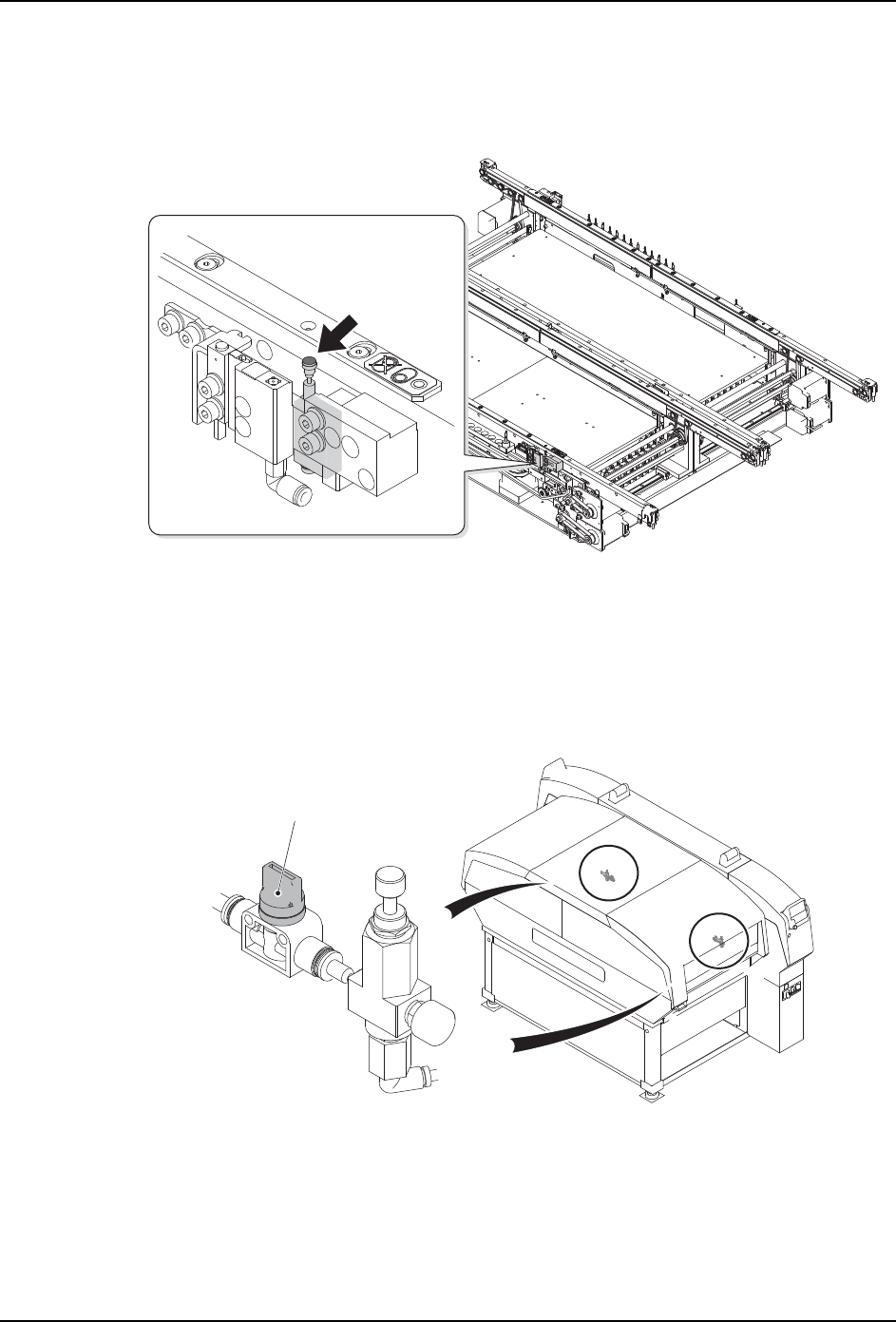

2. 请将设置在废料带输送槽边上的 LCR 检测单元用的手动阀 (1) 转到「Close」，关闭气

源。

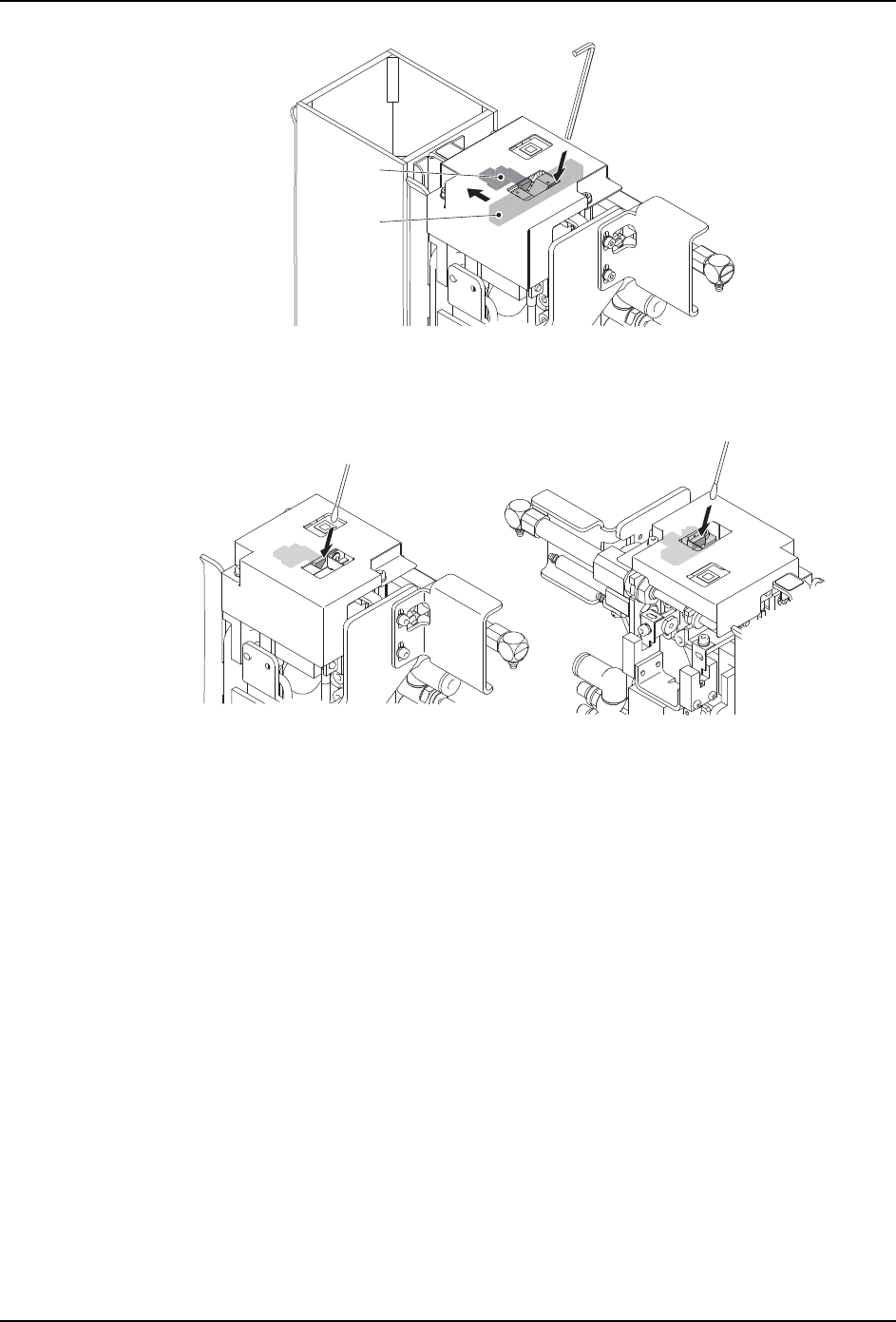

3. 请将 L 形六角扳手伸入测定部上面盖板的开口部，使用六角扳手将挡板 (2) 移动到可动

端子侧 (3)。

30MEC-0855

30NST-0264

(1)

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

116 AIMEX IIS 机械手册

4. 请用含有 3％稀释浓度酸性洗剂的棉棒，擦掉测定端子端面上的污垢。之后请用干净的

布（或者棉棒）进行干擦。

5. 请将 LCR 检测单元用的手动阀转到「Open」，打开气源。

30NST-0256

(2)

(3)

30NST-0257

UeD08VDL
