7. 更换部件 MEC-AIMEX2S-011S0

298 AIMEX IIS 机械手册

7.3 更换废料搬运轨道

7.3.1 更换方法

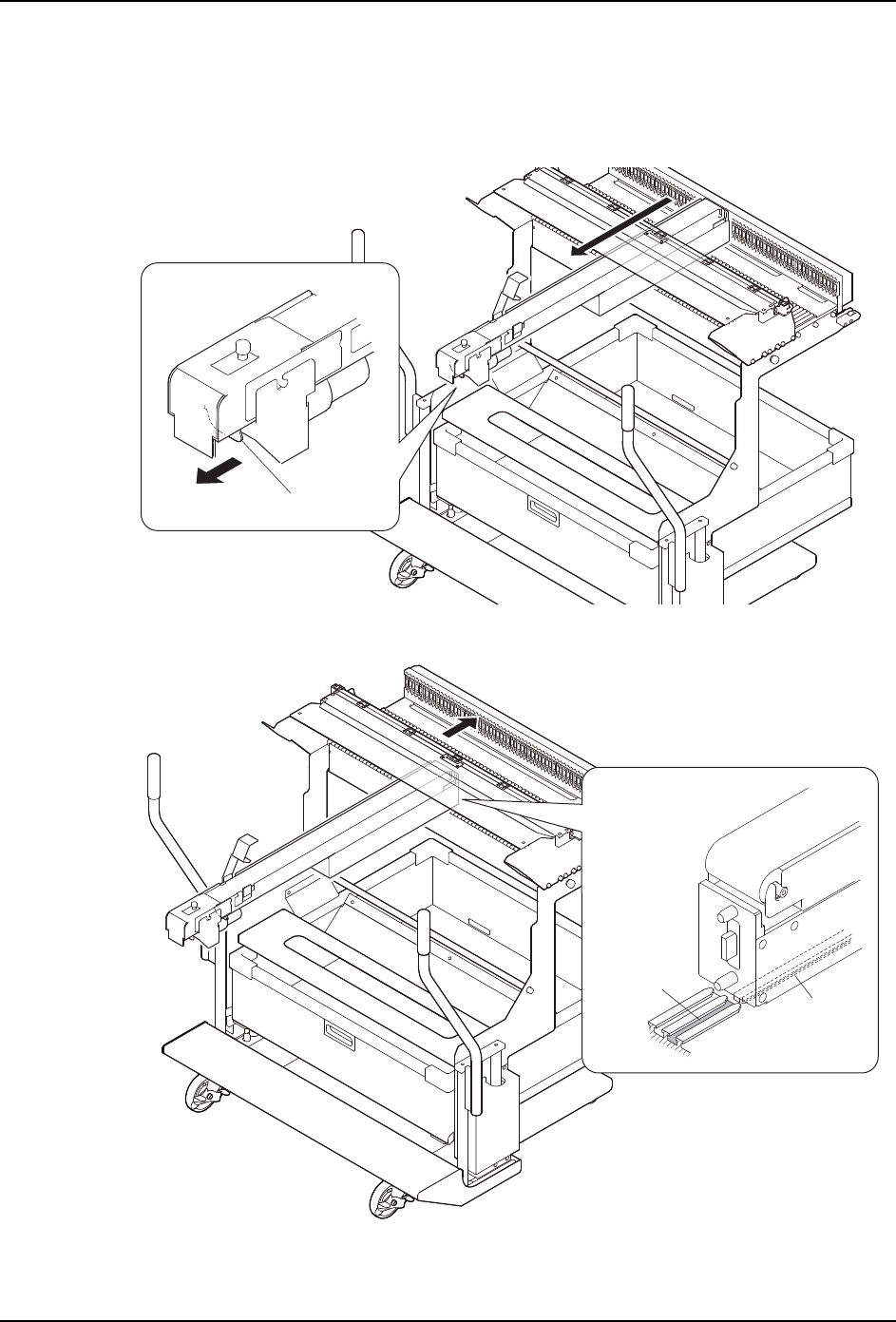

1. 请一边拉夹板一边将废料搬运轨道水平拉出。

2. 请将废料搬运轨道底部的导轨对准 MFU-65 的料站托架组件上的料槽后再插入。

30MEC-0508S

།ᵓ

0(&6

ᇐ䔼

᭭ῑ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 7. 更换部件

AIMEX IIS 机械手册 299

3. 请一边拉紧夹板（如图所示），一边向前推废料搬运轨道。当搬运轨道完全插入料槽后

请松开夹板。

请确认废料搬运轨前端的插头是否已完全插入料站托架组件上的插头中。

0(&6

།ᵓ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

7. 更换部件 MEC-AIMEX2S-011S0

300 AIMEX IIS 机械手册

7.4 更换控制箱

控制箱位于 Side2 一侧的基座内，内部装有中转电路板和带插头电路板。

7.4.1 必要工具

十字形螺丝刀，六角扳手。

7.4.2 更换方法

1. 请拆除位于 Side2 这一侧的 MFU-65。( 详细内容请参考「4.2 安装 / 拆除 MFU-65」。)

2. 将关闭主电源开关，切断机器电源。

3. 请拆除 2 根螺栓后拿掉料站盖板（下）。由于盖板下方的挂钩挂在螺栓上，所以请一边

向前倾斜一边拿掉盖板。

30MEC-0518

注意

请捏住插头再拔导线，不要直接拉导线。

拆除控制箱时不要硬拉各种导线。

安装插头之前请先确认插头名称是否准确无误。

安装控制箱时注意不要夹到导线。

如果作业时携带静电，则有可能破坏控制箱内的电子元件。

警告

更换控制箱之前请务必切断机器主电源。

UeD08VDL
