6. 更换消耗品 MEC-AIMEX2S-011S0 232 AIMEX IIS 机械手册更换轨道 1 的皮带 4. 请拧松前后共计 4 根轨道 1 和轨道 2 的六角轴定位螺栓。 5. 请往里推轨道 1 和轨道 2 的六角轴使前轴和六角轴之间空出可穿过皮带的间隔。 6. 请拧松张力轮使皮带松开。 ᅮԡ㶎ᷧ 䗮䘧   ݁㾦䕈 ᅮԡ㶎ᷧ 䗮䘧 ݁㾦䕈 0(&  6 30MEC-0556-a UeD08VD…

MEC-AIMEX2S-011S0 6. 更换消耗品

AIMEX IIS 机械手册 231

6. 更换消耗品

备注 )插图内标注的数值（N

m）表示螺丝的紧固扭矩。安装零件时，请按照规定的紧固扭

矩拧紧螺丝。

6.1 关于消耗品

消耗品是指伴随机器运转而损耗的物品。如需更换，那么即使处于机器保修期内也需收费。

6.2 更换搬运轨道皮带

6.2.1 更换时期

请在发生电路板搬运异常时进行更换。即使没有异常发生时 , 也推荐以 24000H 为基准进行

定期更换。

备注 ) 基准时间根据机器的使用环境和使用状况有所变化。

6.2.2 更换方法

备注 )在这里只说明如何更换轨道左侧的皮带（左右两侧的皮带的更换方法相同）。

请同时更换基准轨、从属轨处的搬运轨道皮带。

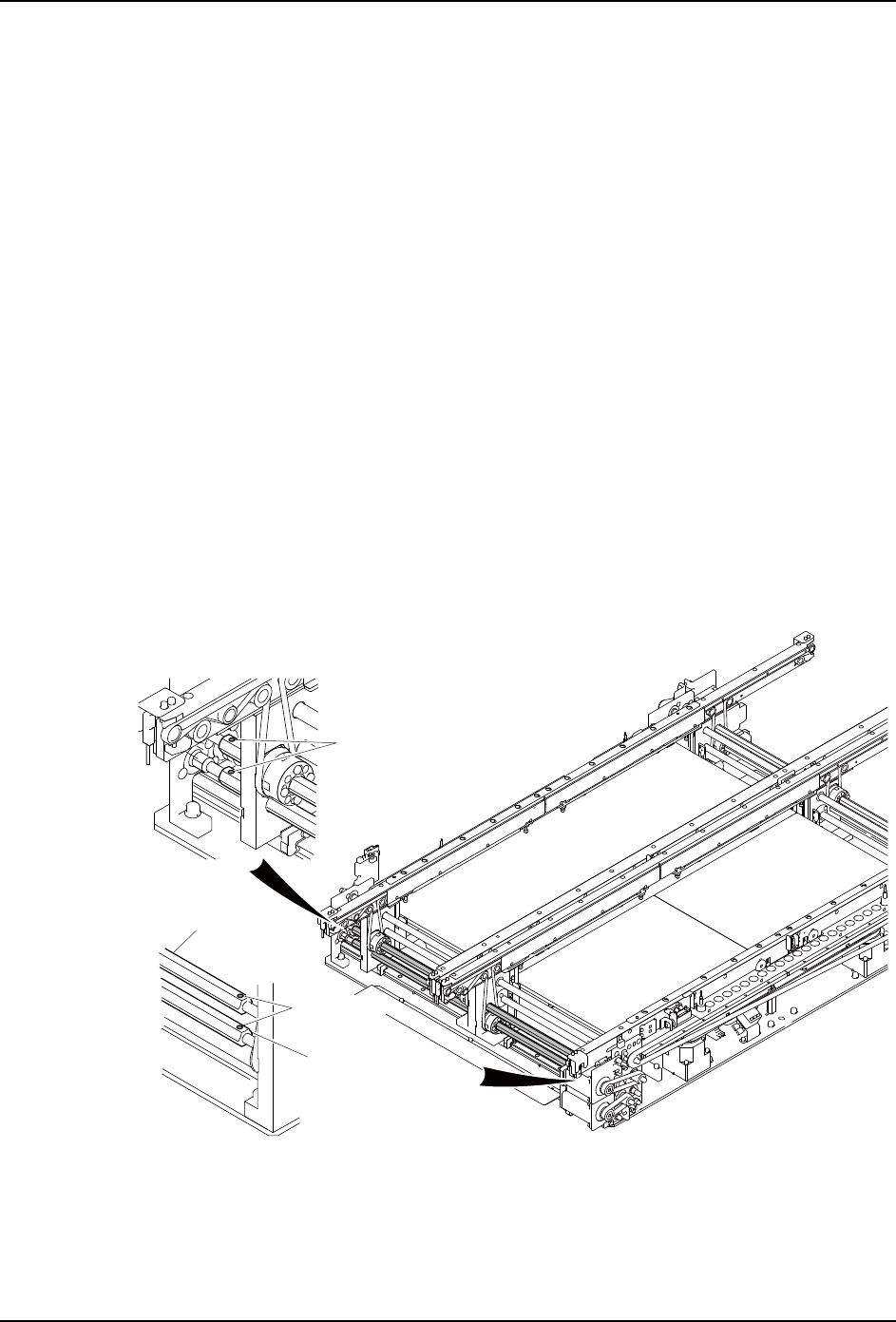

1. 请通过「附加软件」中的机器功能设定选项将导轨移至直到可以看见六角轴定位螺栓的

位置为止。详细内容请参考附加软件操作手册（在线手册）。

2. 请拆除 MFU-65 并打开正面门。（详细内容请参考「4.2 安装 / 拆除 MFU-65」）。

3. 请关闭主电源开关，切断机器电源。

30MEC-0554-Sa

ᇐփ㷰ṉ

䖞䚉

ޣ䀈䖪

ᇐփ㷰ṉ

䖞䚉

ޣ䀈䖪

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

6. 更换消耗品 MEC-AIMEX2S-011S0

232 AIMEX IIS 机械手册

更换轨道 1 的皮带

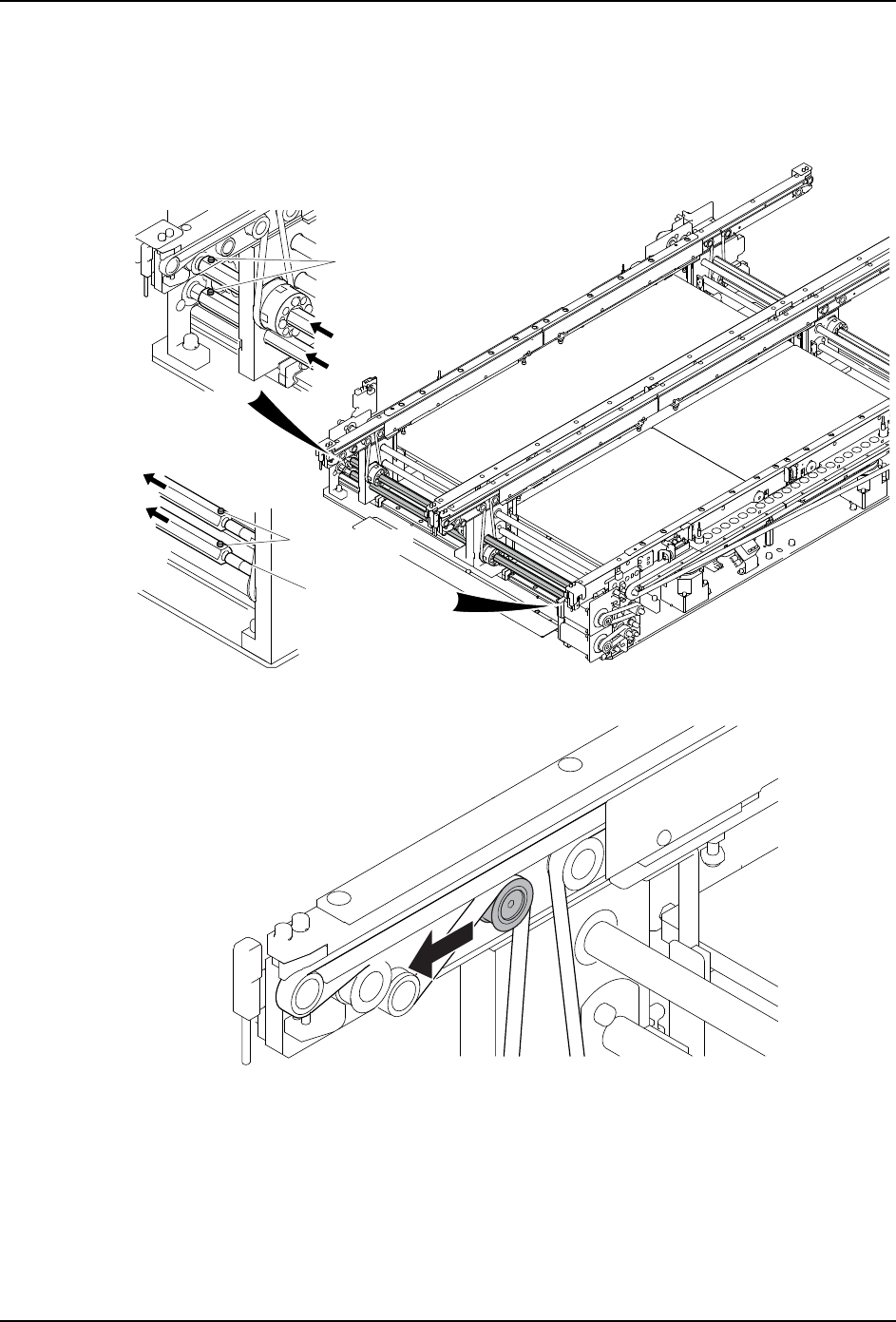

4. 请拧松前后共计 4 根轨道 1 和轨道 2 的六角轴定位螺栓。

5. 请往里推轨道 1 和轨道 2 的六角轴使前轴和六角轴之间空出可穿过皮带的间隔。

6. 请拧松张力轮使皮带松开。

ᅮԡ㶎ᷧ

䗮䘧

݁㾦䕈

ᅮԡ㶎ᷧ

䗮䘧

݁㾦䕈

0(&6

30MEC-0556-a

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 6. 更换消耗品

AIMEX IIS 机械手册 233

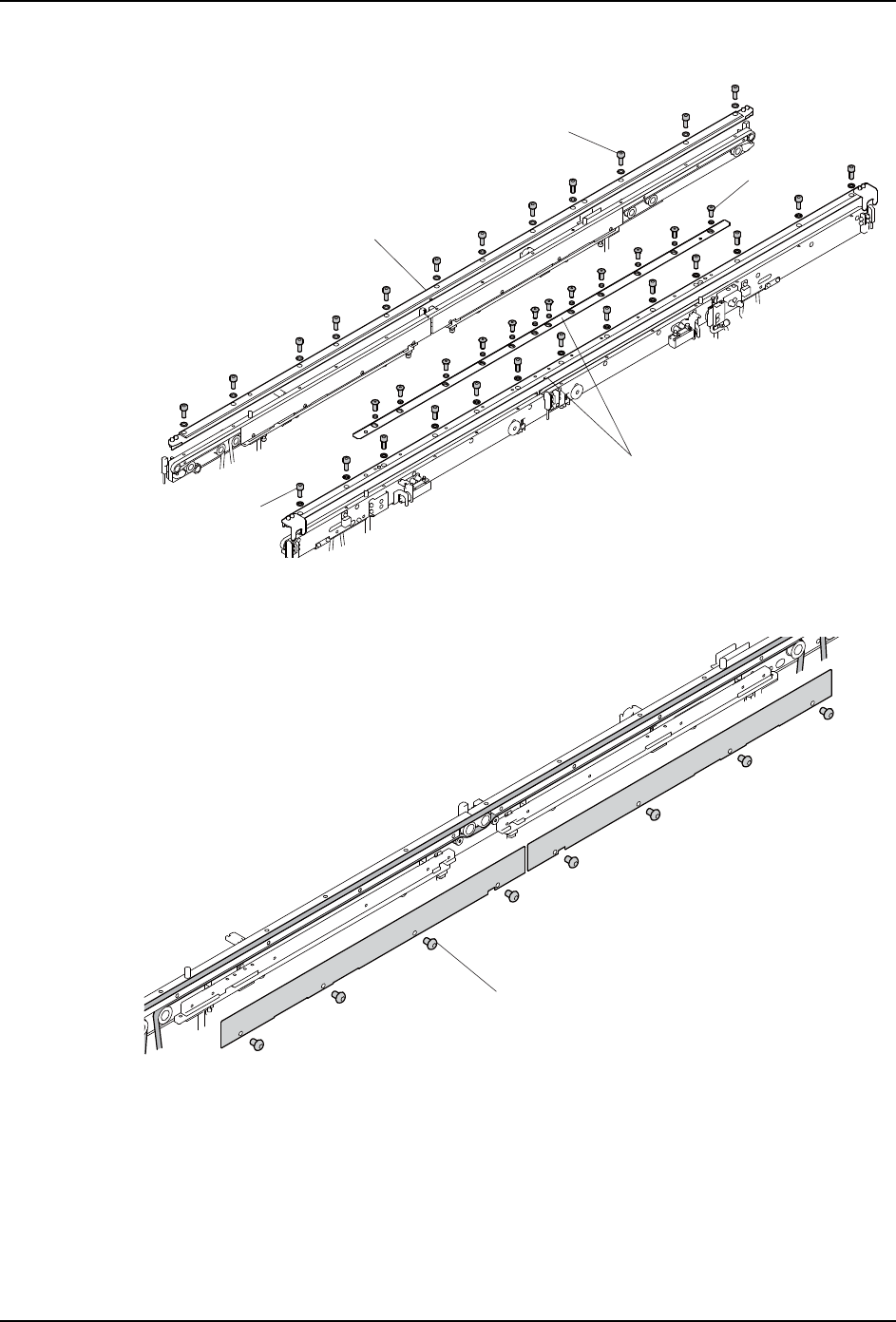

7. 请拆除电路板导轨。

8. 请拆除夹板后再更换皮带。更换后请调节皮带张力。( 请参考「5.10.12 检查搬运轨道

皮带张力」。)

30MEC-0559-Sa

3.92 Nm

1.0 Nm

䖞䚉ૂ

䖞䚉ૂ

30MEC-0560-a

0.88 Nm

UeD08VDL
