5. 保养 MEC-AIMEX2S-011S0 126 AIMEX IIS 机械手册 6. 请安装新的吸嘴夹紧销。用 φ1 ～ 2mm 左右粗的棒将夹紧销正确安装在指定位置。 注意 )请不要划伤夹紧吸嘴的爪子。 5.6.5 清洁贴装工作头法兰盘的过滤器 〈 〈仅限 H01/H02/H02 F 型工作头〉 1. 请拆除贴装工作头。( 关于详细内容请参考 「4.1 拆除 / 安装贴装工作头」 ） 2. 请为过滤器解锁并拔出过滤器。 3. 请…
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 125
5.6.4 更换贴装工作头吸嘴夹紧销和清洁吸嘴吸取面
〈仅限 H01/H02/H02F 型工作头〉
1. 请拆除贴装工作头。( 关于详细内容请参考 「4.1 拆除 / 安装贴装工作头」）
2. 为了便于拆除吸嘴夹紧销，请用尖头钳钳住吸嘴夹紧销另一头的固定爪。
备注 )请不要碰吸嘴吸取面上的 4 个定位点。
3. 请钳住吸嘴夹紧销后向上拔出。
注意 )请不要划伤吸嘴吸取面。
4. 在吸嘴吸取面上装有 2 个吸嘴夹紧销。请用相同方法拆除将另一个吸嘴夹紧销。
5. 请清洁吸嘴吸取面。请用清洁纸轻轻地擦去粘附在吸取面上的污垢。
备注 )请不要碰吸嘴吸取面上的 4 个定位点
ఈ།㋻䫔
ఈপ䴶
ᅮԡ⚍
1;73+'6D
ఈপ䴶
1;73+'6
1;73+'6D
ఈপ䴶
ᅮԡ⚍
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
126 AIMEX IIS 机械手册

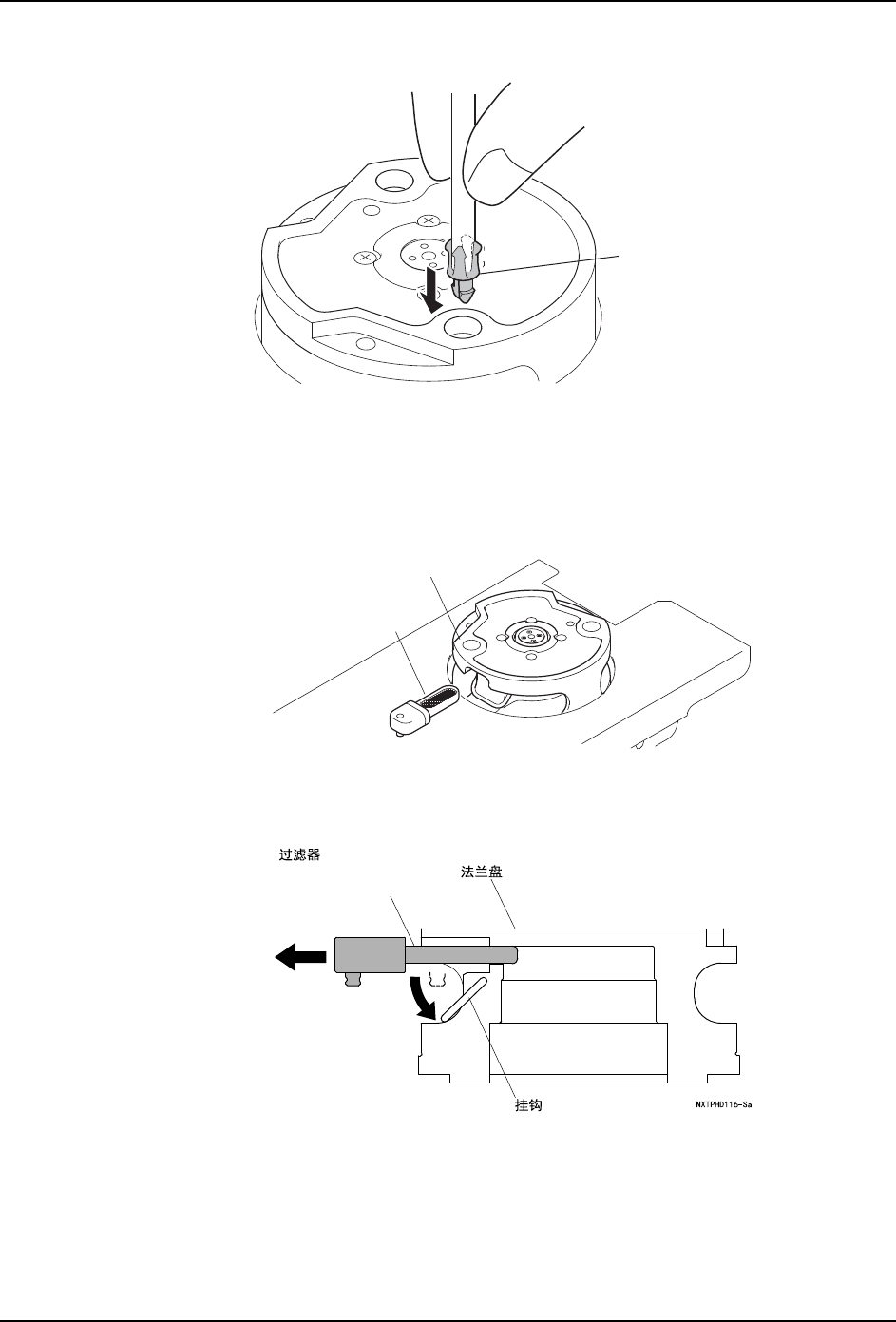

6. 请安装新的吸嘴夹紧销。用 φ1 ～ 2mm 左右粗的棒将夹紧销正确安装在指定位置。
注意 )请不要划伤夹紧吸嘴的爪子。
5.6.5 清洁贴装工作头法兰盘的过滤器 〈
〈仅限 H01/H02/H02F 型工作头〉
1. 请拆除贴装工作头。( 关于详细内容请参考 「4.1 拆除 / 安装贴装工作头」）
2. 请为过滤器解锁并拔出过滤器。
3. 请用气枪除去粘付在过滤器上的异物。
1;73+'6
ఈ།㋻䫔
ো㧦3+
䖛Ⓒ㢃
⊩݄Ⲭ
1;73+'6
H01: AA1FZ**
H02/H02F: AA08D**
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 127
5.6.6 清洁贴装工作头升降杆
〈H08M/H08MQ/H12HS/H12HSQ/V12 型工作头〉
清洁升降杆时需要使用工作头清洁器 （QK00C**）。
注意 )如果由于没有定期清洁升降杆而造成灰尘大量堆积，则可能无法获得充分的清洁效
果。因此请按规定周期定期清洁升降杆。
1. 请将供应外部空气的输气管连到工作头清洁器 （QK00C**）上。
2. 请拆除贴装工作头。( 关于详细内容请参考 「4.1 拆除 / 安装贴装工作头」）
3. 请拆除贴装工作头的侧盖板。如果是 V12、H08M、H08MQ 型工作头则无需拆除侧盖板。
4. 请确认贴装工作头和清洁器支架是否干净。如果沾有异物时请用布头擦去。
注意
工作头清洁器专门用于清洁 H04(S)、H08、H12(S)、H12HS、V12、H08M 型工作头。禁
止用于清洁其他工作头，以免损伤工作头。
01MEC-0523
0(&6D
ⴌᶵ
++6ᐛ֒ཪ
0.69 Nm
ఈ༈ջⱘᅝ㺙䚼䌈㺙Ꮉ༈ⱘ།㋻䚼
01MEC-0526S
