MEC-AIMEX2S机械手册S.pdf - 第205页
MEC-AIMEX2S-011S0 5. 保养 AIMEX IIS 机械手册 185 15.请将 Q 轴齿轮与 R 轴齿轮上的通孔对齐后插入扭矩螺丝刀 (2AGKHJ0013**) 并按规定扭 矩 (0.1 6Nm) 拧紧。 注意 )请严格遵守各个螺栓的紧固扭矩，以免损坏贴装工作头的螺纹口。 安装螺栓上涂有防止松开的胶水， 该螺栓一般能重复使用 2 到 3 次，超过次数请换新。 ᧞ᶵ 㷰ṉ㍝ര䖢⸟φ1P 1676D…
5. 保养 MEC-AIMEX2S-011S0
184 AIMEX IIS 机械手册
注意 ) 请将润滑油涂在治具前端与凹槽之间的区域。

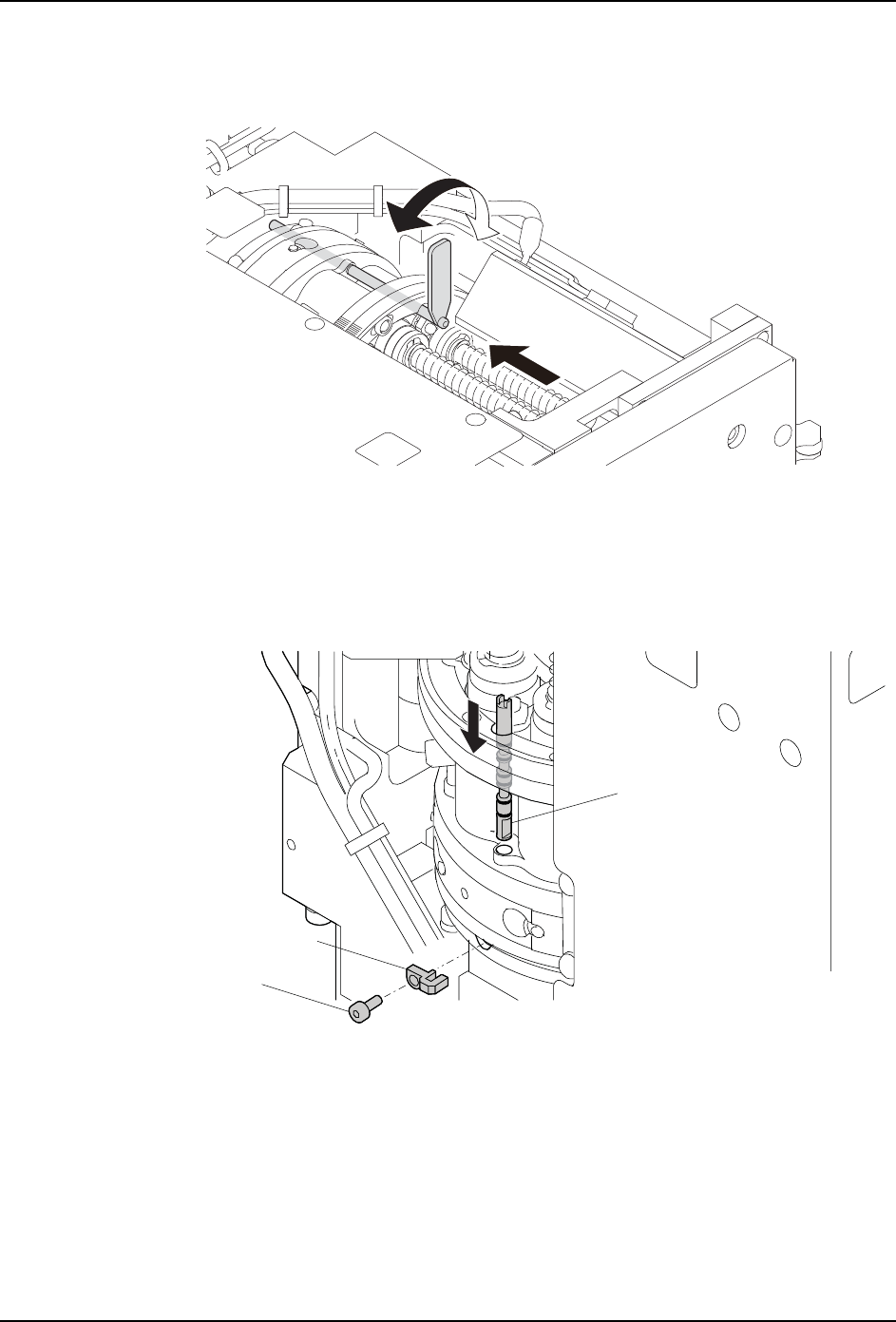

9. 请先将治具插入工作头的机械阀安装孔内，然后再左右旋转。
10.请用相同方法替其余机械阀以及机械阀安装孔加油。
11.请拔出治具。请用干净的布头将粘在机械阀安装孔周围的润滑油擦掉。
12.将推杆从旋转头上方插入，安装推块，用螺栓固定 （螺栓的紧固转矩：0.35mm）。
注意 )在拧紧各螺丝的时候，请遵守规定转矩。否则有可能损伤螺栓口。
13.请拆除顶罩。
14.请将推板安装到推杆上并暂时拧紧螺栓。
01MEC-2016
ᵰỦ䰶ুඍ
㷰ṉ㍝ര䖢⸟φ1P
᧞ඍ
01NST-1101S
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 185

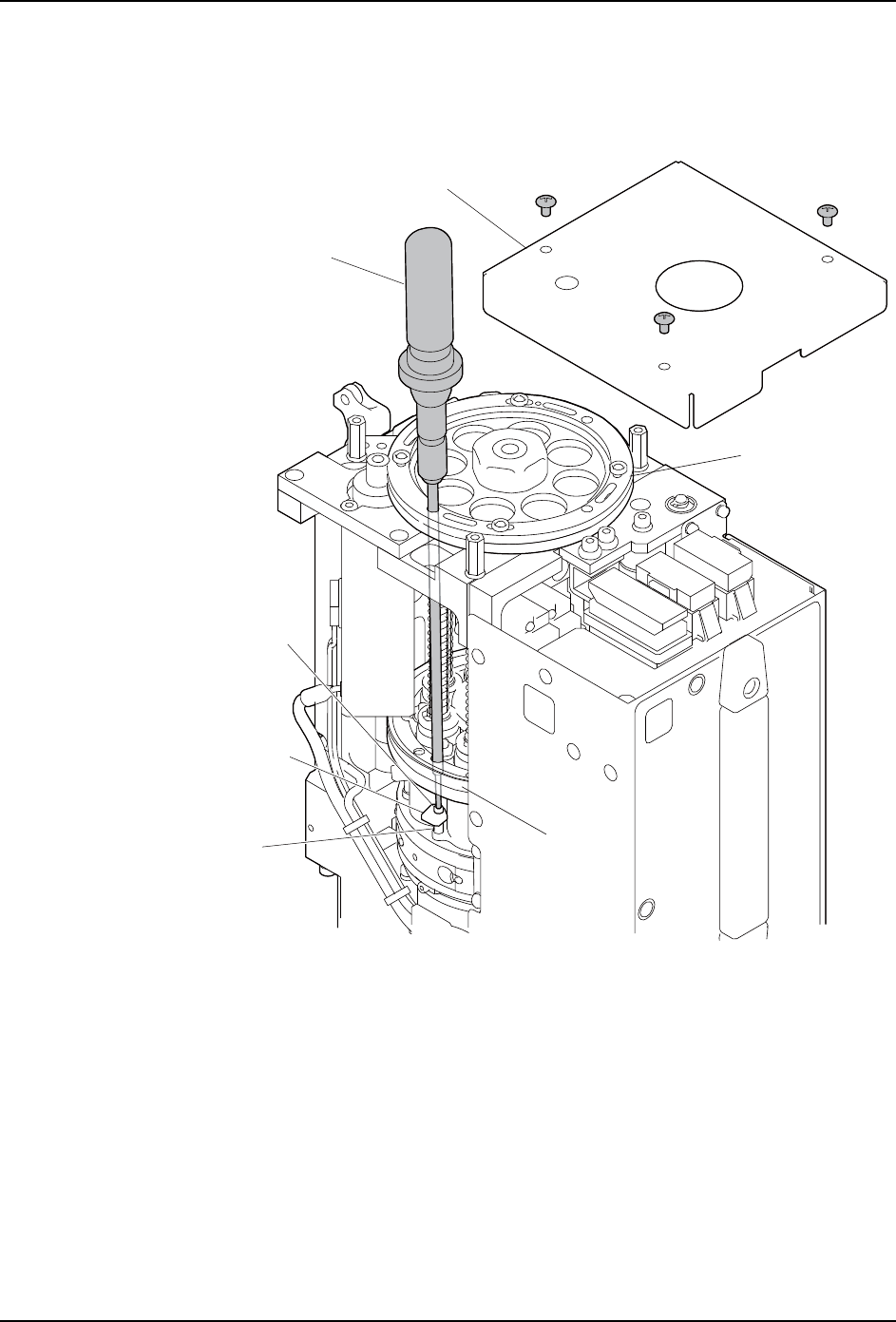

15.请将 Q 轴齿轮与 R 轴齿轮上的通孔对齐后插入扭矩螺丝刀 (2AGKHJ0013**) 并按规定扭
矩 (0.16Nm) 拧紧。
注意 )请严格遵守各个螺栓的紧固扭矩，以免损坏贴装工作头的螺纹口。
安装螺栓上涂有防止松开的胶水，该螺栓一般能重复使用 2 到 3 次，超过次数请换新。
᧞ᶵ
㷰ṉ㍝ര䖢⸟φ1P
1676D
᧞ඍ
䖢⸟㷰ѓ࠶
ⴌᶵ
4䖪喵䖤
5䖪喵䖤
0.69 Nm
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
186 AIMEX IIS 机械手册

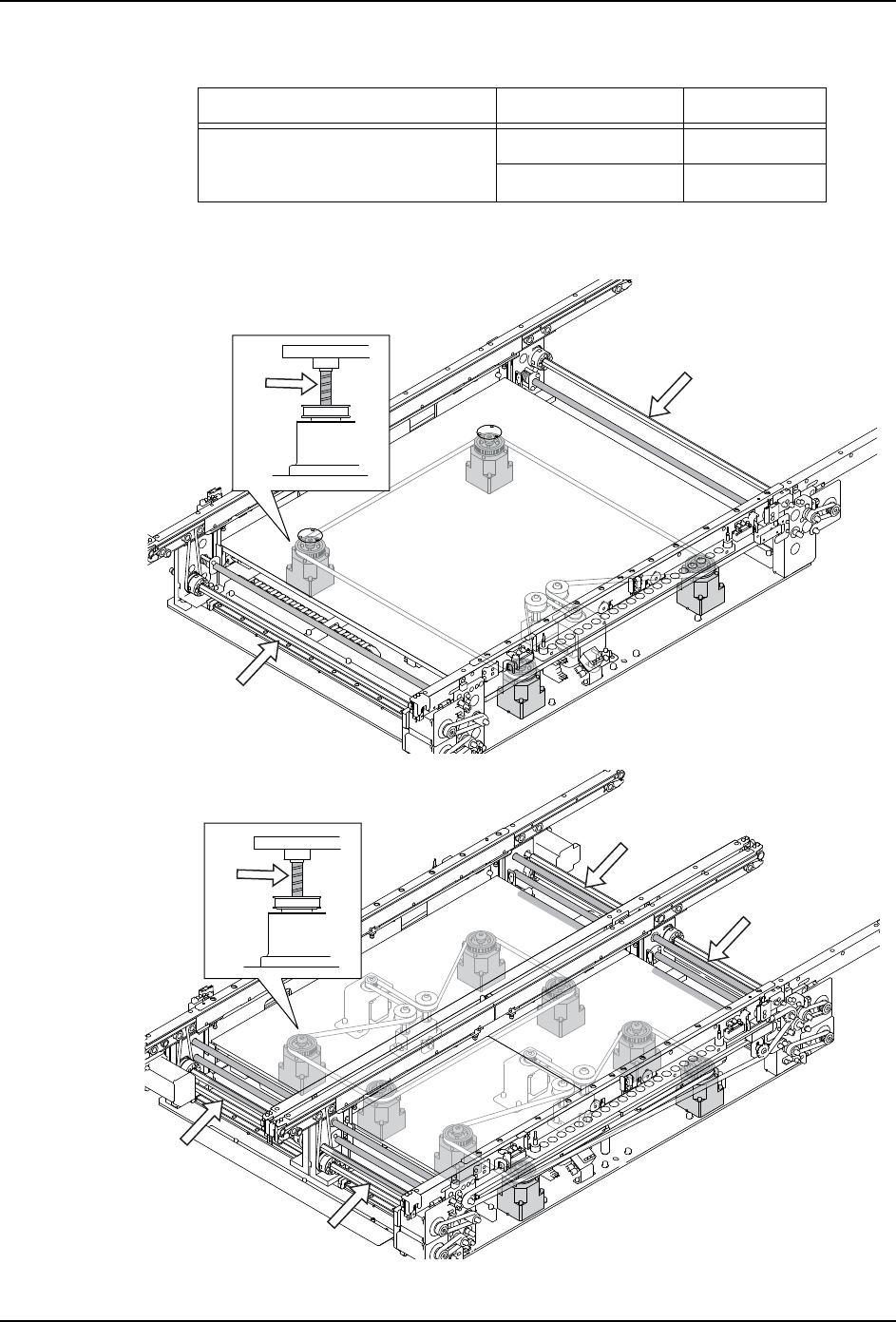

5.10.11 为搬运轨道加油
备注 )Fuji 润滑油枪喷射 1 次的量约 0.6cc，请以此作为加油参考值。
表格所示为 1 根丝杆的加油量。
润滑油 加油位置 加油量 （cc）
NS7(NSK) 或 Multemp SRL （协同
油脂）
（1）调幅丝杆 4.2
（2）CZ 轴丝杆 0.9
໘
ऩᨀ䖤䔼
0(&6
໘
ঠᨀ䖤䔼
