MEC-AIMEX2S-011S0 3. 传感器分布图
AIMEX IIS 机械手册 41
3. 传感器分布图
这个章节主要介绍 AIMEX-2S 的各种传感器、执行器的安装位置以及 I/O( 输入输出信号 ) 显
示的确认方法。
注意 )根据机器当时的状态，如果随意输出 I/O 信号将有可能损坏机器。因此，请在本公司
以及代理店售后服务人员的指导下输出信号。
3.1 I/O 的确认方法
确认传感器 I/O( 输入输出信号 ) 时需要软件工具 -「Equipment Check」。启动「Equipment
Check」后会显示以下画面，请选择相应单元后确认 I/O。
备注 )有关 「Equipment Check」的详细说明，请参考 「AIMEX ⅡS系统手册」中的 「各种
软件的使用方法」中的 「Equipment Check」。
以下图表表示传感器 （图中编号）和地址的关系。
30SYS-0383E
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
3. 传感器分布图 MEC-AIMEX2S-011S0
42 AIMEX IIS 机械手册
3.2 基座传感器
※ 上述 I/O 包含在 「Equipment Check」中的 [I/O 监视器 - 基座 -CPU] 项目中。
※ 上述 I/O 包含在 「Equipment Check」中的 [I/O 监视器 - 模组 - 远程控制 ] 项目中。
图中编号 地址 信号名
1 BX006 确认空气压力
2 BX007 确认元件真空压
3 BX009 元件温度保险丝正常
4 BX015 基座冷却风扇 1 正常
5 BX016 基座冷却风扇 2 正常
6 BX01B Side-1 装有废料带箱
7 BX01C Side-2 装有废料带箱
图中编号 地址 信号名
8 RX077 料站冷却风扇正常
3
4
5
6
1
2
7
30MEC-0426a
8
8
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 3. 传感器分布图
AIMEX IIS 机械手册 43
3.3 模组传感器
※ 上述 I/O 包含在 「Equipment Check」的 [I/O 监视器 - 模组 - 远程控制 ] 的项目中。
※ 上述 I/ 只有在多生产对应机上有效，包含在「Equipment Check」的 [I/O 监视器 - 模组
-CPU] 的项目中。

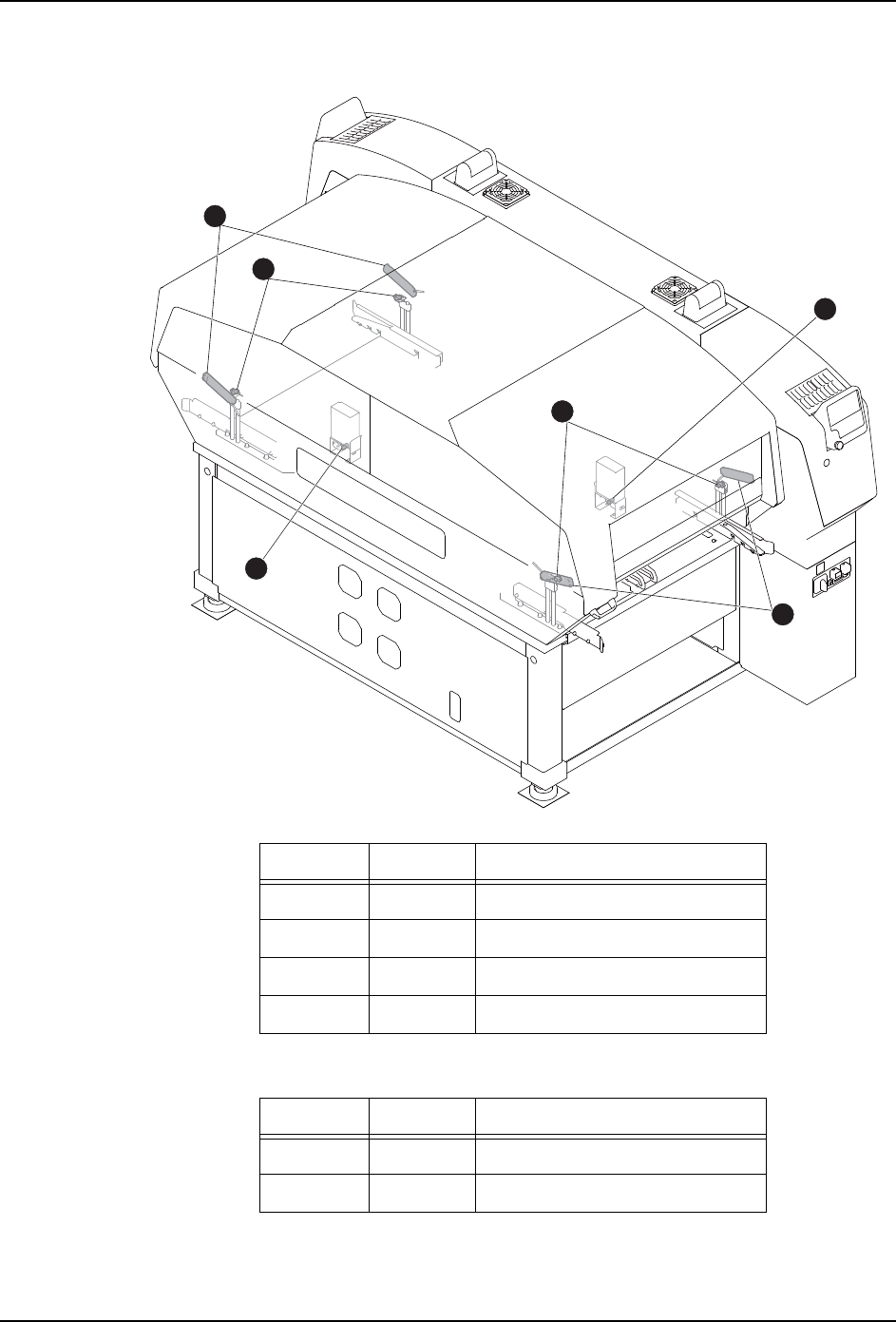

图中编号 地址 信号名
1 RX00A 感应 Side1- 供料器上翘
2 RX017 感应 Side1- 废料盒落座
3 RX05A 感应 Side2- 供料器上翘
4 RX067 感应 Side2- 废料盒落座
图中编号 地址 信号名
5 FX00A 感应 Side1- 光栅
6 TX00A 感应 Side2- 光栅
30MEC-0427
