MEC-AIMEX2S-011S0 5. 保养 AIMEX IIS 机械手册 159 1. 请拆除 MFU-65 并打开正面门。 （关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」 ） 2. 请拆除吸嘴置放台。 （关于详细内容请参考 「4.3 拆除 / 安装吸嘴置放台」 ） 3. 请为每个 注油嘴分别加注 0.9cc Biral T&D 。 5.9.5 更换贴装工作头真空过滤器 〈H08M/H08MQ/H12HS/H…
5. 保养 MEC-AIMEX2S-011S0
158 AIMEX IIS 机械手册

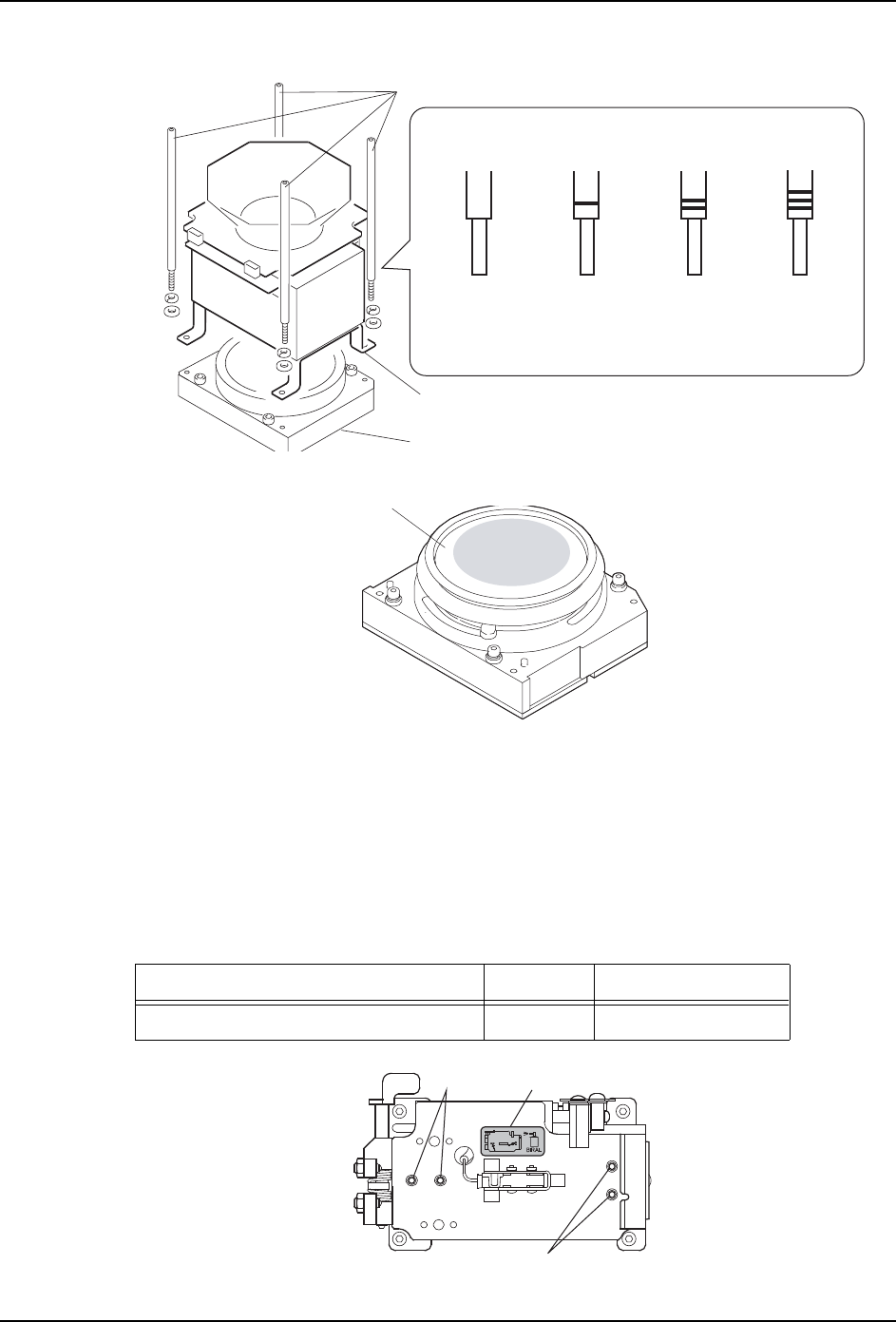

6. 用六角扳手拆除 4 根双头螺栓后小心地拿掉照明单元。
7. 请用清洁纸 (A4565T) 擦去镜头上的灰尘和污垢。
注意 )擦拭时请不要用力过猛，以免划伤镜头。
8. 请按照与拆除时相反的步骤将拆除的部件装回原处。
注意 )安装照明单元时请不要使双头螺栓夹到导线，以免引起短路。
9. 请打开主电源为机器通电。
10.请将 MFU-65 装回机器。（详细请参照 「4.2 安装 / 拆除 MFU-65」。）
5.9.4 为吸嘴更换器升降轴加油
➝᱄ঋݹ
㝐㷰ṉδֵ⭞0⭞ޣ䀈ᢩᢁε
❜䮒
1.65 Nm
䇼ࡡ㝐㷰ṉḽ䇦
⋗ᴿ╋
δḽૂ3
ᵰ⭞ε
ṯ╋
δ儎࠼䗞⦽
ᵰ⭞ε
ṯ╋
δםݿ⚥
ᵰ⭞ε
ṯ╋
δ3
ᵰ⭞ε
30MEC-0770S
01MEC-0967S
䗣䬰
润滑油 加油位置 加油量 （cc）
Biral T&D (Sugai Chemical Industry) 升降轴 0.9
30MEC-0047S
ࡴ⊍ষ
ࡴ⊍ⱘᣛ⼎ᷛ䆄
ࡴ⊍ষ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 159

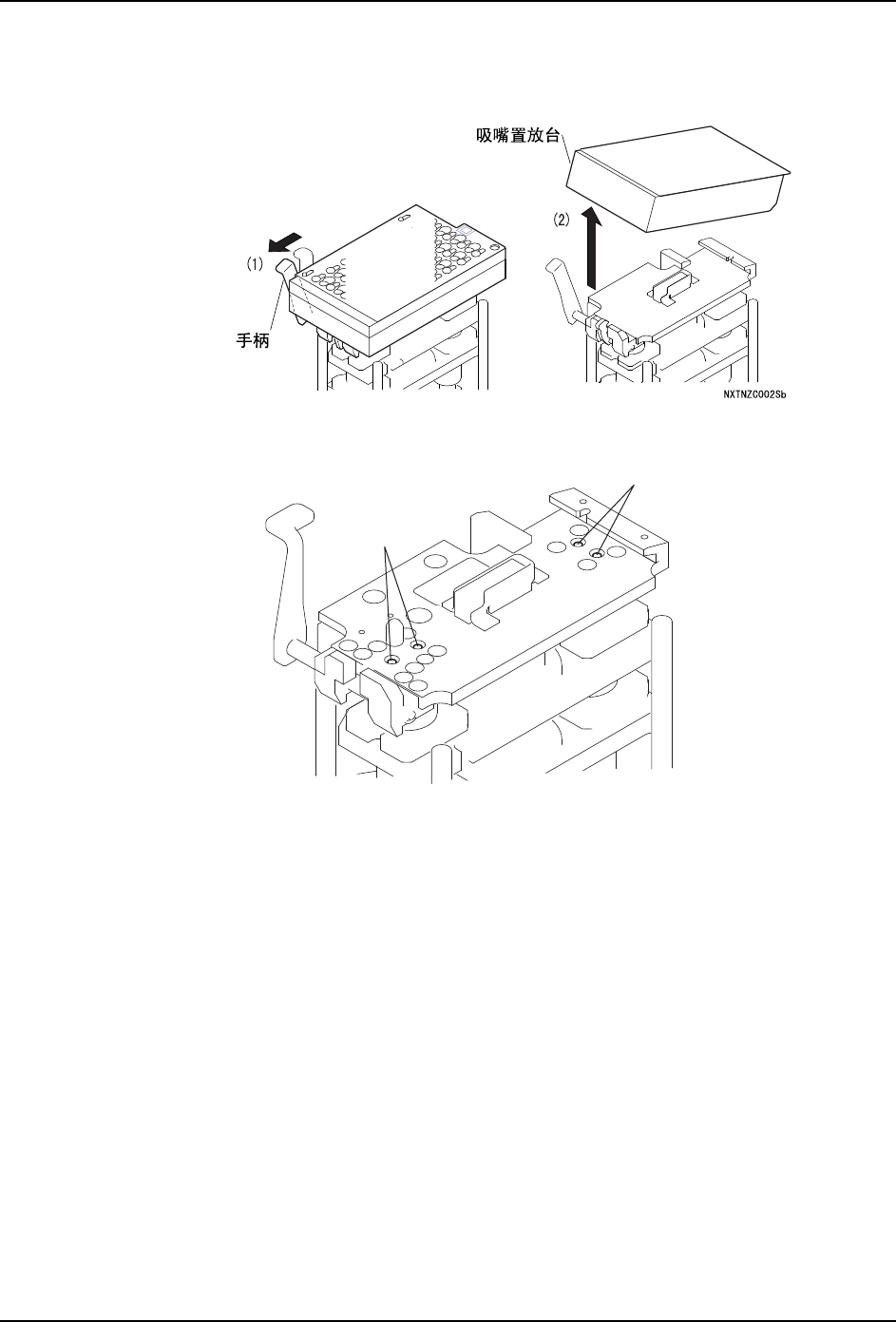

1. 请拆除 MFU-65 并打开正面门。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
2. 请拆除吸嘴置放台。（关于详细内容请参考 「4.3 拆除 / 安装吸嘴置放台」）
3. 请为每个注油嘴分别加注 0.9cc Biral T&D 。
5.9.5 更换贴装工作头真空过滤器
〈H08M/H08MQ/H12HS/H12HSQ/V12 工作头〉
请将贴装工作头真空过滤器换新。（关于更换方法请参考 「5.6.3 清洁贴装工作头真空过滤
器」）
5.9.6 更换线性马达冷却风扇过滤器
请检查线性马达冷却风扇过滤器是否很脏，如果很脏则请换新。（关于更换方法请参考
「5.7.1 清洁线性马达冷却风扇过滤器」）
AIMNZC0086
ࡴ⊍ষ
ࡴ⊍ষ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
160 AIMEX IIS 机械手册
5.9.7 搬运轨道电路板通过传感器的清扫
请使用干净的绵棒清扫搬运轨道两端安装的电路板通过传感器的受光面。清扫的时候请在
切断电源的状态下工作。
备注 )发生与电路板停止位置相关的错误时也请同样进行传感器的清扫。
1. 请拆除 MFU-65。( 详细参照 「4.1 拆除 / 安装贴装工作头」。)
2. 请把主开关 OFF 开后打开正面门。
3. 在搬运轨道内有电路板时请除去。
4. 请用干净的绵棒清扫全部的传感器的照射面、受光面。
5. 请确认传感器的照明面、受光面没附有丝线。带有丝线时，请再次清扫除去。
6. 请安装 MFU-65。
30MEC-0671
警告
不要直视影像处理光源、电路板搬运确认传感器光源。请使用太阳镜等有色的保护眼
镜。用眼睛直视光源时，有可能被光源刺伤眼睛。
01MEC-1322
