8. 对应各种功能的准备工作 MEC-AIMEX2S-011S0

358 AIMEX IIS 机械手册

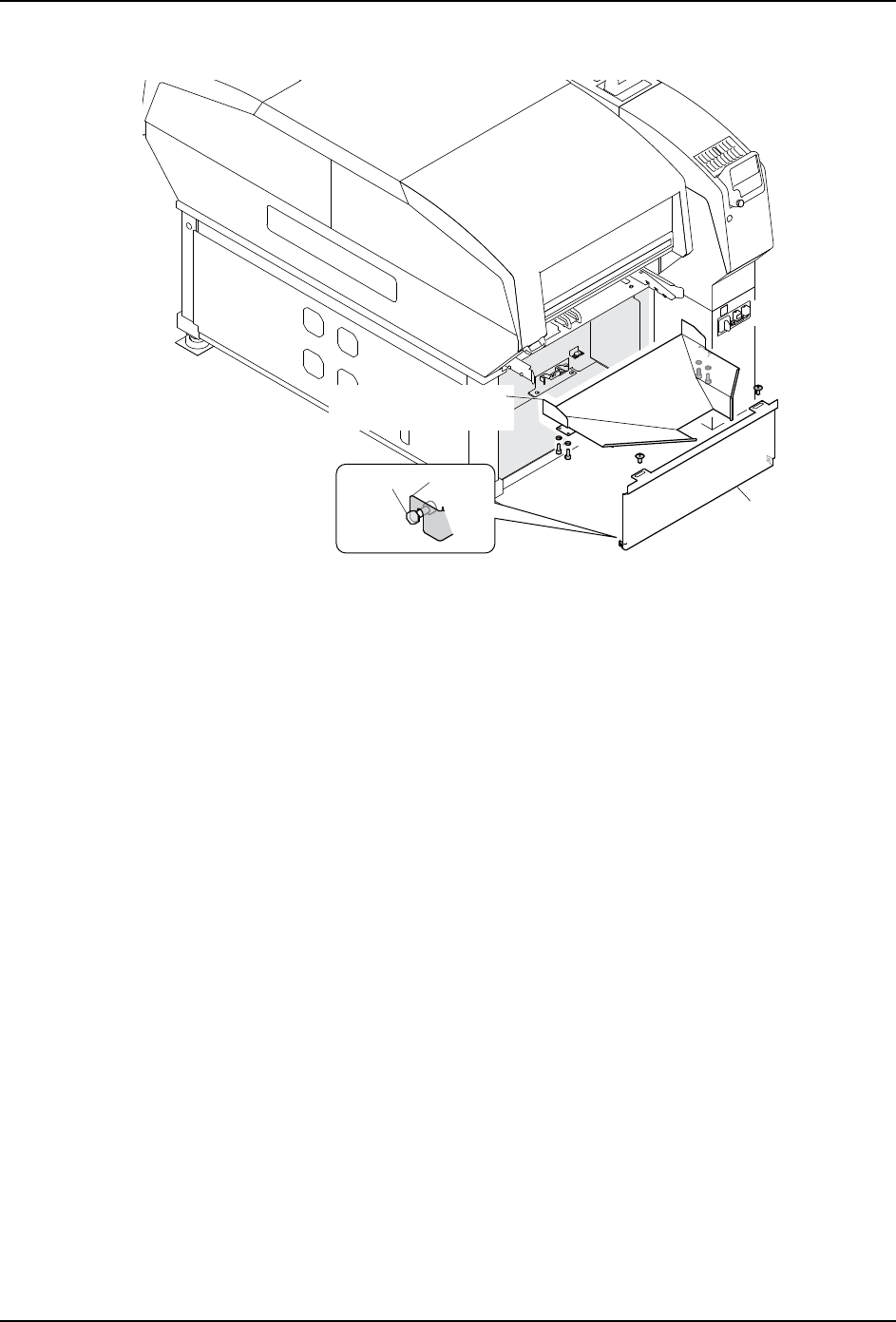

11.请按照和拆除时相反的顺序将料站盖板（下）装回原位。

8.1.4 安装 MFU-65 的准备工作

拆除料盘单元 -LTW 之后，请做好安装 MFU-65 的准备工作。关于作业方法请参考「8.1.2 作

业一览表」和「8.1.3 安装料盘单元 -LTW 的准备工作」。

30MEC-0605-Sa

㷰ṉ

ᤸ䫟

ᯏㄏⴌᶵδсε

ᯏⴎঋݹ/7:ශ

ᓕᯏᑜሲ″

3.3 Nm

1.96 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 8. 对应各种功能的准备工作

AIMEX IIS 机械手册 359

8.2 使用料盘单元 -M 的准备工作

为了使用料盘单元 -M，请将废料带输送槽从标准型更换为专用型。

警告

刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。

线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线

圈部分（请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。

注意

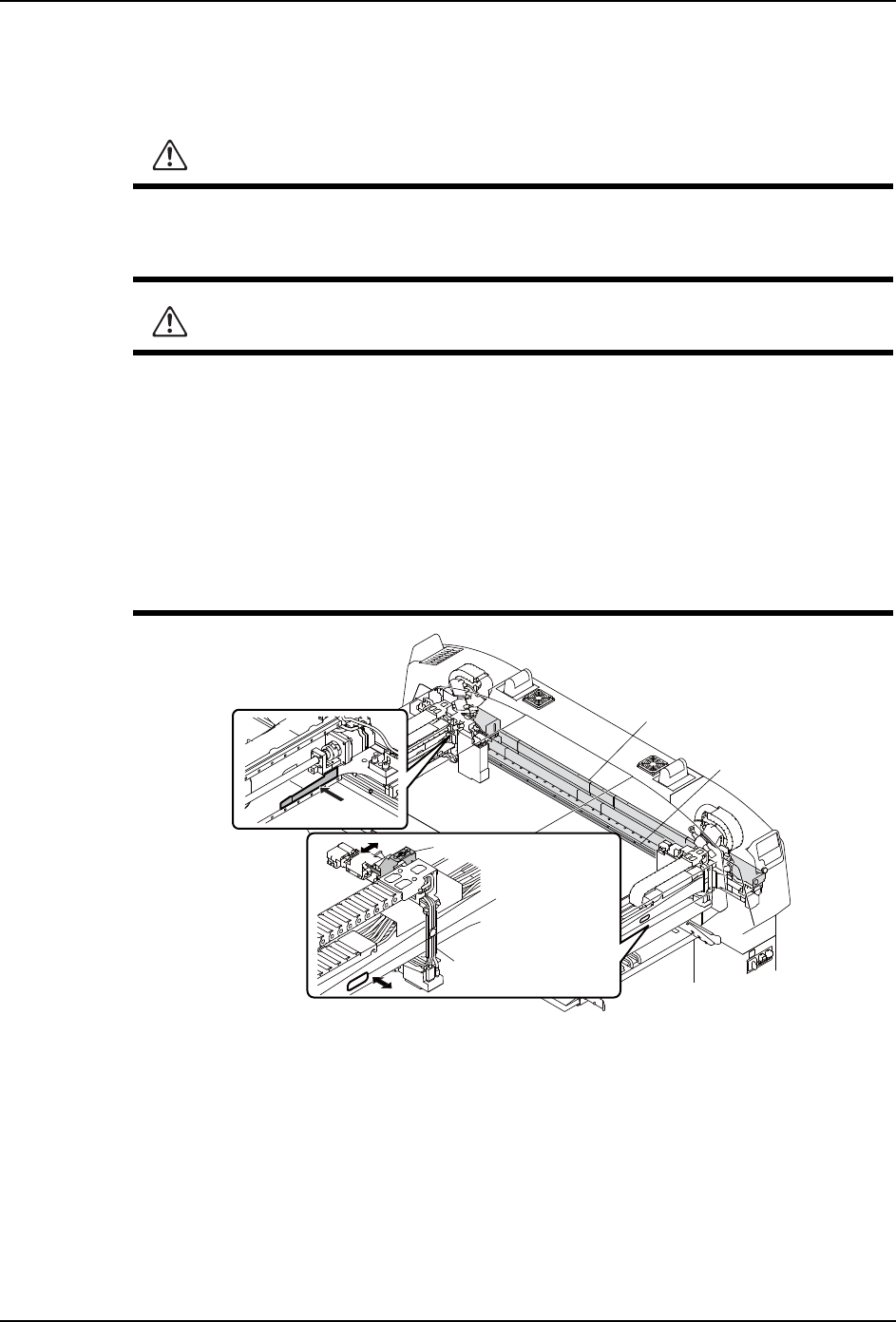

用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机

导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。

移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。

在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。

请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而

发生故障。

更换工作头和维修保养时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性标尺

带伤痕而出错并导致无法生产时请及时更换。

30MEC-0443Sa

㓵ᙝ傢䗴

㓵ᙝḽተ

⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ

ᇐփ⴮ᵰ

㓵ᶕ᭥ᷬ

⭞ӄ〱ࣞ

<䖪Ⲻᣀᢁ

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

8. 对应各种功能的准备工作 MEC-AIMEX2S-011S0

360 AIMEX IIS 机械手册

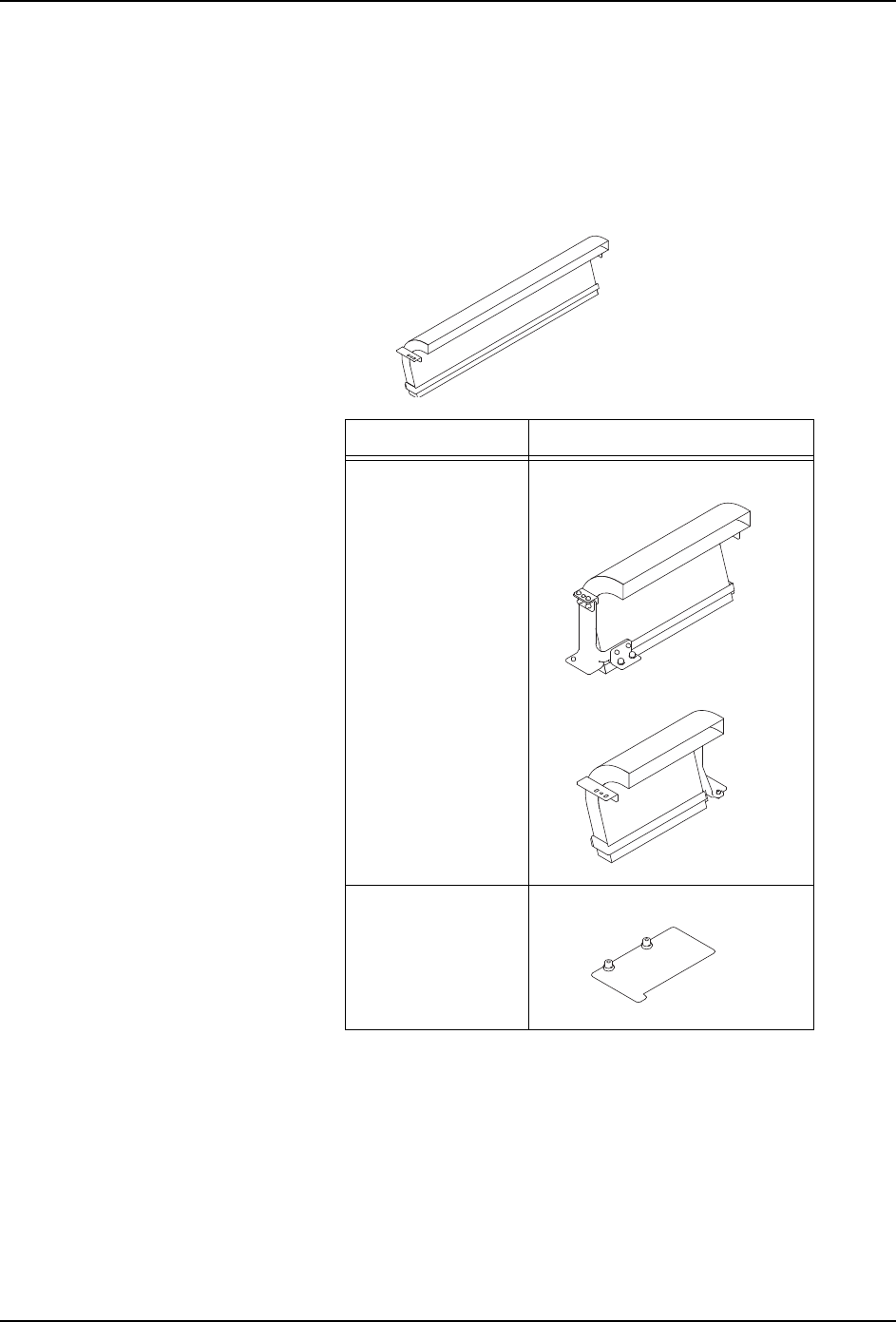

8.2.1 必需物品

工具

六角扳手套件，十字形螺丝刀

需更换的单元

标准型废料带输送槽

注意 )右侧型和左侧型废料带输送槽的输送槽和固定支架部位事先已调校完毕，因此请不要

拧松螺栓或螺丝

名称使用 1 台料盘单元 -M 时

废料带输送槽右侧型和左侧型

密封板输送槽缺口密封板（小）

30MEC-0596

0(&6

েջൟ

Ꮊջൟ

30MEC-0607
