5. 保养 MEC-AIMEX2S-011S0
190 AIMEX IIS 机械手册
5.10.13 为料站基座单元的废料带处理组件加油
备注 )Fuji 润滑油枪喷射 1 次的量约 0.6cc，请以此作为加油参考值。
表中的加油量是 1 个导块所需的量。
1. 请从机器上拆下 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
2. 请关闭主电源开关，切断机器电源。

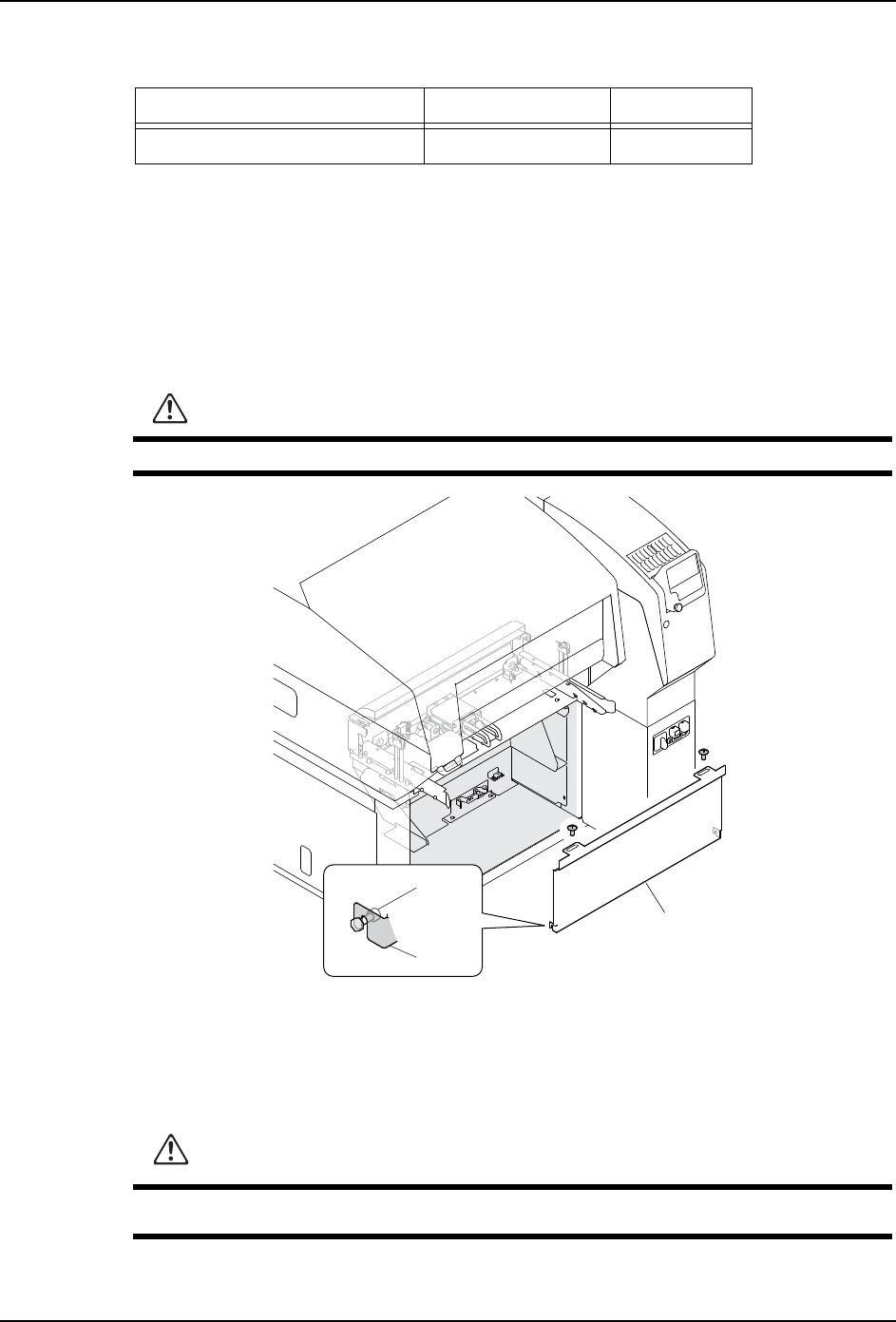

3. 请拆除 2 根螺丝后拿掉料站盖板 （下）。由于盖板下方的挂钩挂在螺栓上，所以请一边
向前倾斜一边拿掉盖板。
4. 请转动废料带处理组件处的气阀，停止供气。
5. 请按支架后拔出输气插头。此后可动刀片将被锁定而无法移动。
6. 请用干净的布头擦掉导轨上的污垢。可滑动安全保护片使导块移动。
7. 请用润滑油枪为每个导块的注油嘴各加 0.19cc Daphne Exponex No.2。
润滑油 加油位置 加油量 （cc）
Daphne Exponex No.2( 出光 ) 导轨 0.19
注意
作业时请注意不要使身体和头部碰到料站基座的导轨等突出部位，以免受伤。
0(&6D
ᯏㄏⴌᶵδсε
㷰ṉ
ᤸ䫟
3.3 Nm
警告
请不要将手指伸入料站基座单元的废料带处理组件开口处，以免受伤。
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 191
8. 请用干净的布头擦去多余外溢润滑油。
9. 请滑动安全保护片使可动刀片处于可活动状态。然后用手往返移动可动刀片一个行程使
润滑油分布均匀。
10.请再擦去从导轨中溢出的多余润滑油。
11.请根按照和拆除时相反的顺序进行操作使机器恢复原样。
5.10.14 为料盘单元 -LTW 驱动部位加油

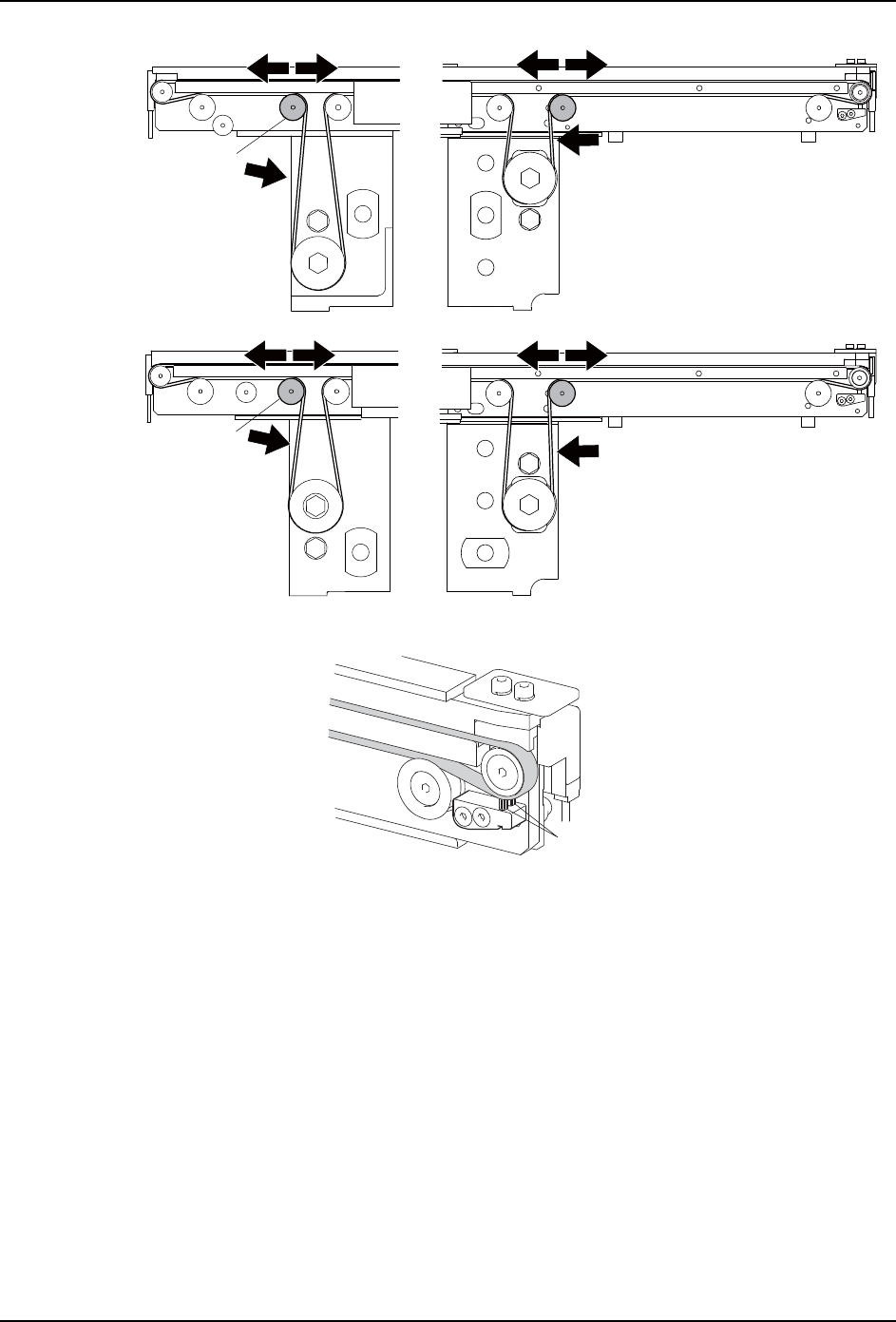

〈TZ1/TZ2 轴丝杆〉
备注 )Fuji 润滑油枪喷射 1 次的量约 0.6cc，请以此作为加油参考值。
1. 请从从模组上拆下料盘单元 -LTW。( 关于详细内容请参考 「4.5 安装 / 拆除料盘单元 -
LTW」)
2. 请拆除料盘单元 -LTW 的侧盖板 （左右两侧）。( 关于详细内容请参考 「7.16 拆卸料盘
单元 -LTW 盖板」)
0(&6
ᅝֱܼᡸ⠛
ᬃᶊ
䕧⇨ᦦ༈
⇨䯔
润滑油 加油位置 加油量 （cc）
Daphne Exponex No.2( 出光 ) TZ1/TZ2 轴丝杆 0.5
