4. 基本操作 MEC-AIMEX2S-011S0

86 AIMEX IIS 机械手册

4.6 安装 / 拆除料盘单元 -M

这个章节主要说明如何在模组上安装以及从模组上拆除料盘单元 -M。

备注 )使用料盘单元 -M 的模组，需要具备专用的废料带输送槽。如果没有那么请安装。详细

内容请参考「8.2 使用料盘单元 -M 的准备工作」。

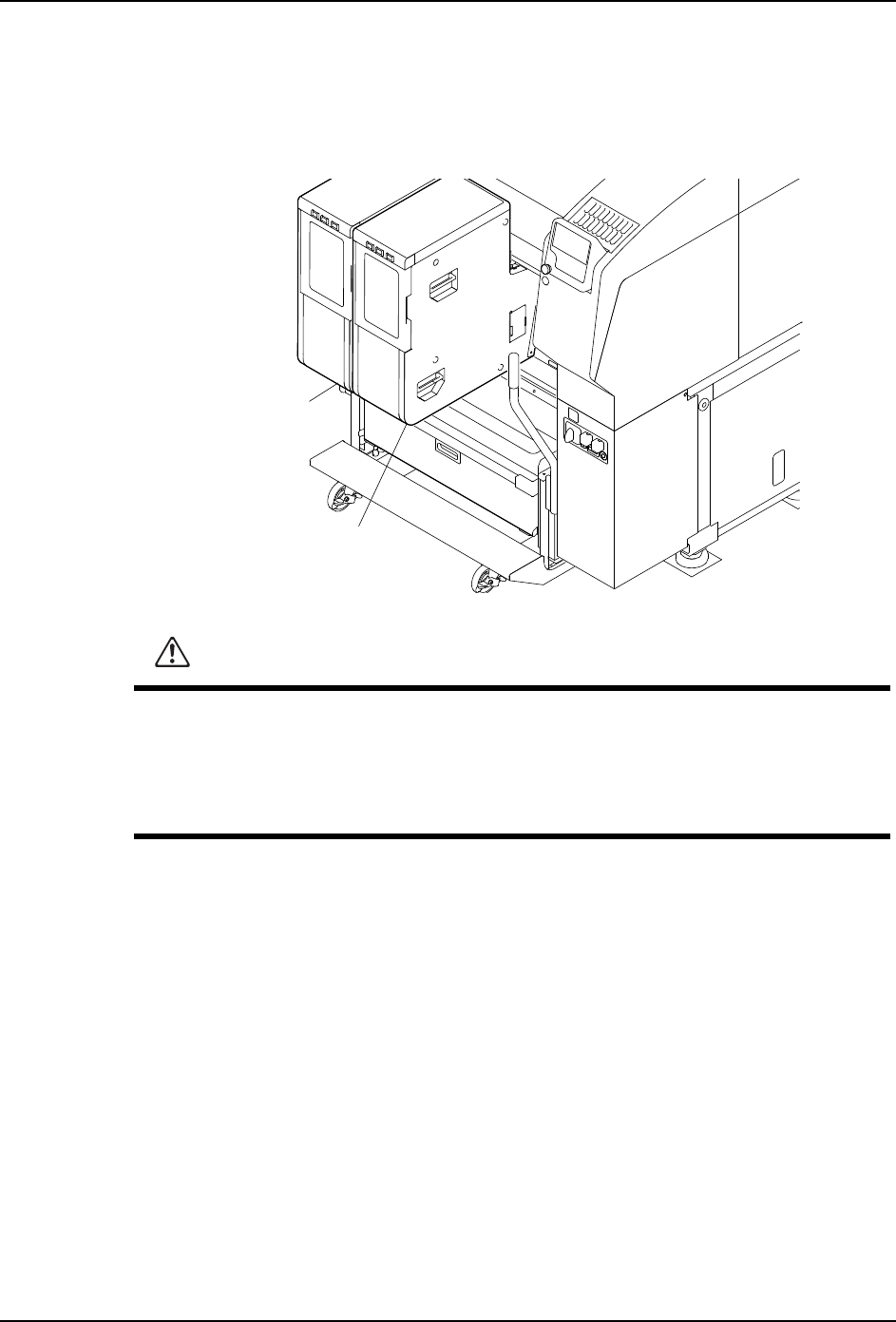

ᢱᮏ

ᢱᮏ

30MEC-0486S

注意

装有料盘时，请不要移动、安装、拆除料盘单元 -M。有可能造成元件位移或从料盘中

掉出。

使用 MFU-65 搬运料站托架组件上的料盘单元 -M 时，请避免用力过猛而影响料盘元件。

在 MFU-65 上安装 / 拆除料盘单元 -M 时，请避免用力过猛而损坏机器。

如果 MFU-65 已经安装在机器上，则禁止安装、拆除料盘单元 -M。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 4. 基本操作

AIMEX IIS 机械手册 87

4.6.1 安装方法

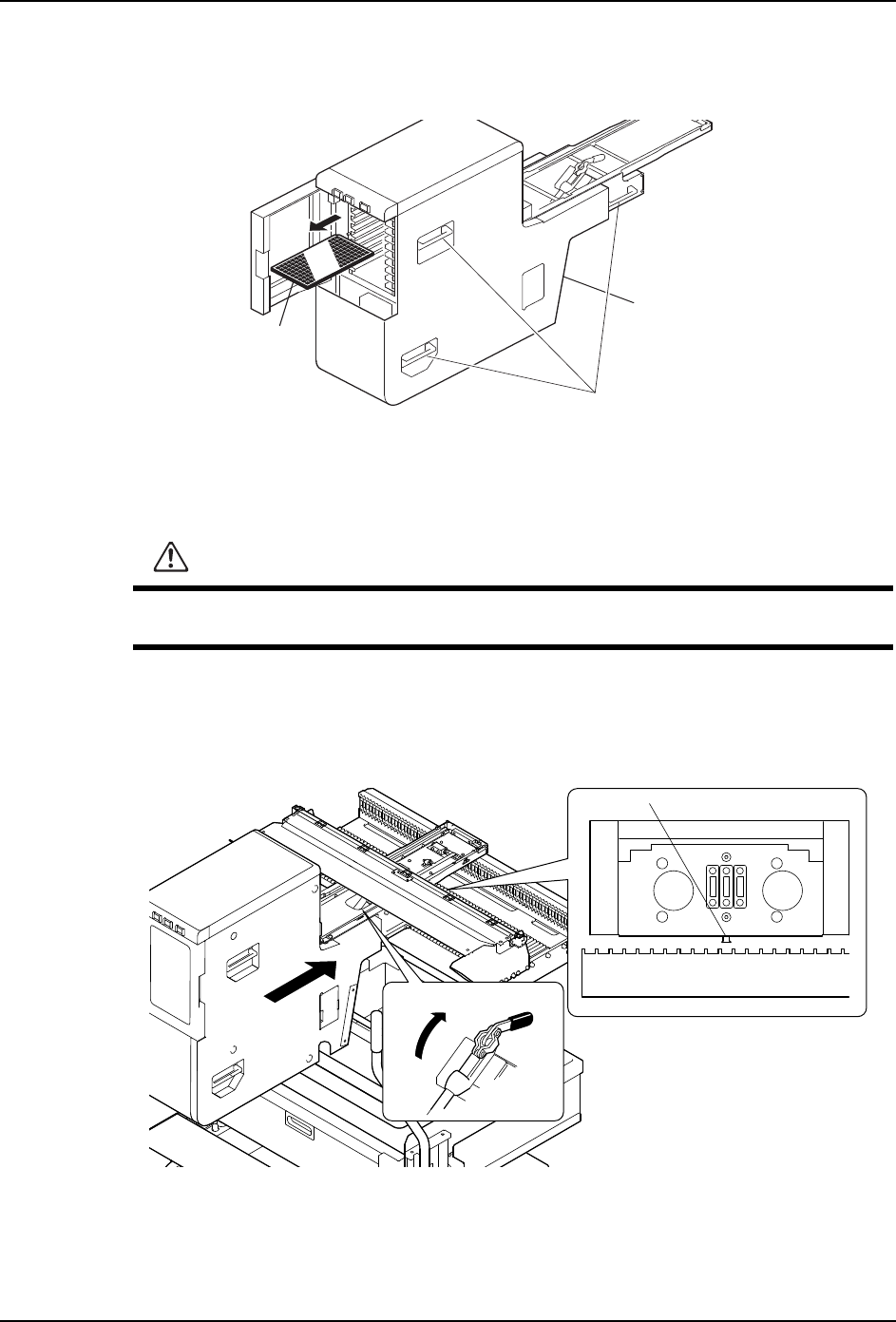

1. 请打开料盘单元 -M 的正面门，将料盘架内的料盘全部取出。

2. 请从机器上拆除 MFU-65。（详细内容请参考「4.2 安装 / 拆除 MFU-65」）

3. 请握住料盘单元 -M 左右两边的把手并水平地将其搬到 MFU-65 跟前。搬运时不得少于 2

人。

4. 请将料盘单元 -M 安装在料站托架组件的料槽上。

a. 请参考料槽下面的标签编号并将料盘单元 -M 安装在料槽 30 上。

b. 安装前，将夹紧杆松开后作临时摆放。

30MEC-0252S

᭭Ⲭ

᭭Ⲭऩܗ0

᠟ᶘ

警告

搬运料盘单元 -M 时不得少于 2 人。请拿稳左右两边的把手，以免因料盘单元 -M 掉落而

损伤机器或造成人员伤亡。

30MEC-0487S

夹紧杆

料站托架

导轨

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

4. 基本操作 MEC-AIMEX2S-011S0

88 AIMEX IIS 机械手册

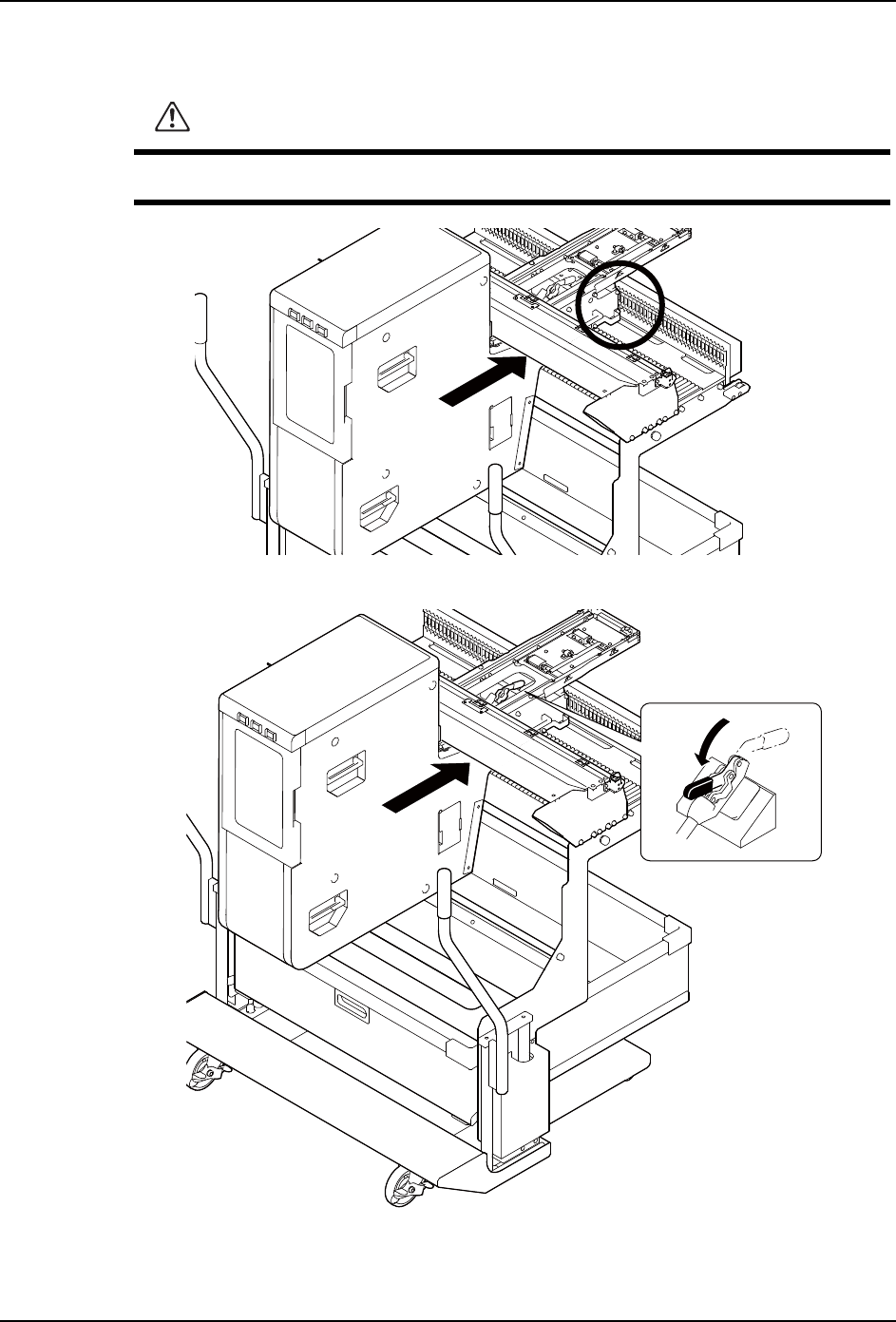

5. 请将料盘单元 -M 水平往里推，直到料盘单元 -M 的通信插头和机器的插头连接在一起。

6. 请向前扳夹紧杆使料盘单元 -M 固定在 MFU-65 的料站托架组件上。

警告

请不要随意将手伸入料盘单元 -M 和料站托架组件之间，以免夹伤手指。

30MEC-0488

30MEC-0489
