MEC-AIMEX2S-011S0 9. 调整
AIMEX IIS 机械手册 365
9. 调整
9.1 机上 PAM 测定 （测定贴装精度）
这个章节主要说明在机器上测定 PAM （Placing Accuracy Measurement software）。请在
本公司以及代理店的工程师或者 PAM 测定受训人员的指导下进行测定。
关于附带元件侧面识别功能工作头的机上 PAM 测定方法，能用与不带元件侧面识别功能的同
种类的工作头以相同的方法测定。

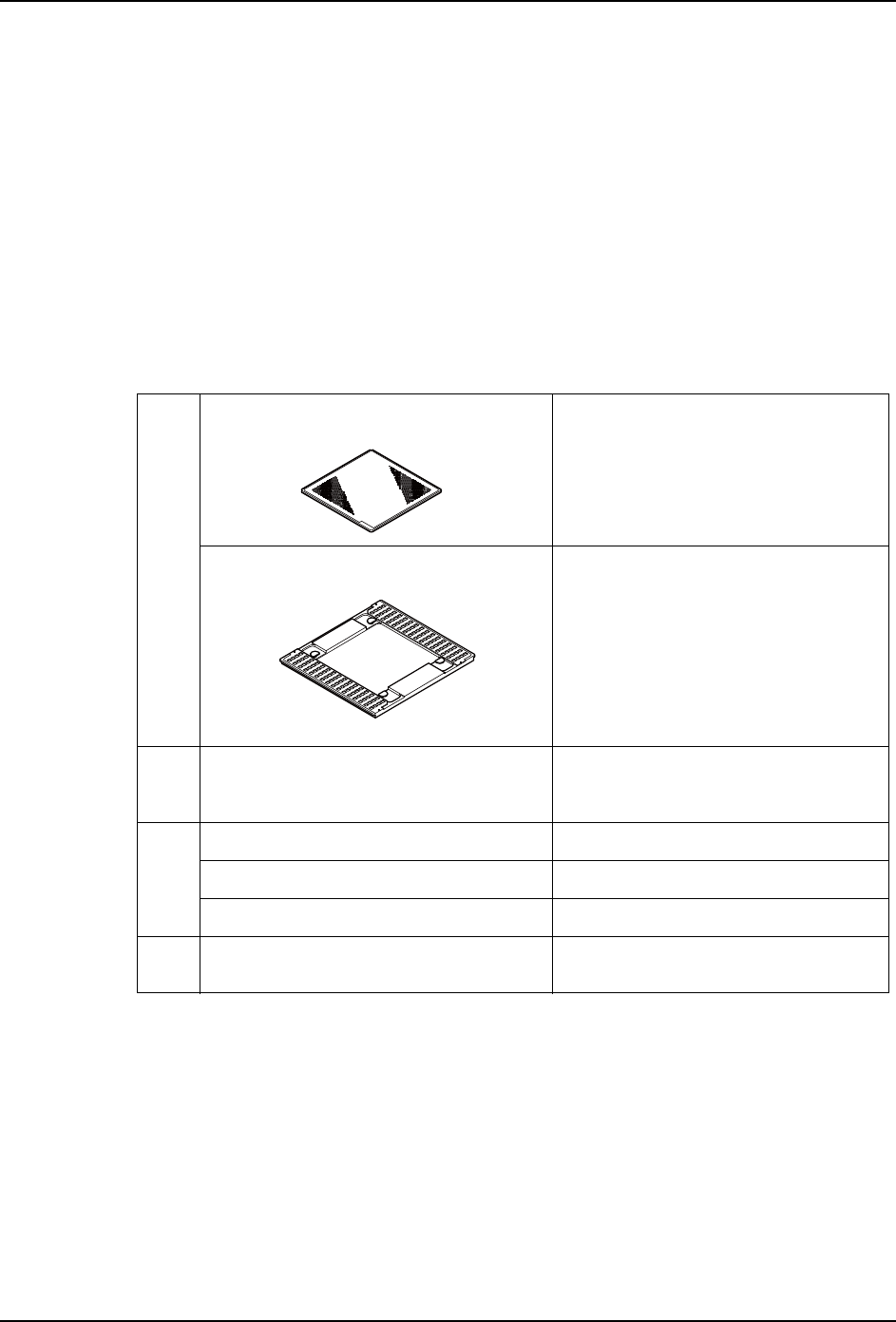

9.1.1 必需物品
PAM 测定需要如下部件和治具 （非标配）。
测定 H01、H02、H08M、OF 型工作头
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA94E** 全工作头通用
元件 玻璃元件 PZ5240* 元件使用数 :
H01、OF 型 :32 个，H02 型 :64 个
H08M 型 :128 个
吸嘴 φ5.0mm AAOHR** H01 型 1 个、H02 型 2 个
φ5.0mm AA8LZ** H08M 型 8 个
φ5.0mm AA1CG** OF型1个
其他 用于粘玻璃元件的双面胶带 （市面零
售）
10mm 宽，半透明
NXTBAS185
01MEC-0625
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
9. 调整 MEC-AIMEX2S-011S0
366 AIMEX IIS 机械手册
测定 H12HS、V12 型工作头
9.1.2 样品 Job
用于测定 PAM 的样品 Job 存在软件安装 CD 内。使用之前请先选择符合条件的 Job，然后再
根据机器构成进行编辑。
·请双击￥Documents￥PAM 内的 「PamToFinalOffset_V***_AIMEX.exe」使包含样
品 Job 的文件夹展开。
注意 )· 请不要变更贴装顺序、元件信息。
· 请不要优化。
单机械手型 Job
治具 玻璃电路板 PZ1459* 全工作头通用
治具板 AA94E** 全工作头通用
元件 1005 白色元件 K5488B 10,000 个 / 卷
吸嘴 φ0.7 AA735** H12HS、V12 型 :12 个
其他 用于粘白色元件的双面胶带 4067B。 50mm×100mm，透明 No.5605
NXTBAS185
01MEC-0625
工作头 样品 Job
H01 AIMEXIIS_S_PAM_H01_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-
S~10.JOB
H02 AIMEXIIS_S_PAM_H02_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-
S~10.JOB
H08M
（使用 8 吸嘴）
AIMEXIIS_S_PAM_H08M-8N_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-
S~10.JOB
H08M
（使用 4 吸嘴）
AIMEXIIS_S_PAM_H08M-41N7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-
S~10.JOB
H08M
（使用 1 吸嘴）
AIMEXIIS_S_PAM_H08M-1N_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-
S~10.JOB
OF AIMEXIIS_S_PAM_OF_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-
S~10.JOB
H12HS AIMEXIIS_S_PAM_H12HS_1005_side1_ver1~GAIMEXIIS-S~10.JOB
V12 AIMEXIIS_S_PAM_V12_1005_side1_ver1~GAIMEXIIS-S~10.JOB
