MEC-AIMEX2S-011S0 7. 更换部件 AIMEX IIS 机械手册 291 6. 请先用六角扳手拆除 4 根双头螺栓，然后小心拿掉照明单元。 7. 请拆除 4 根螺栓后小心地向上拉出相机单元。 8. 请从相机后部拔掉 2 个导线插头。 ➝᱄ঋݹ 㝐㷰ṉδֵ⭞0⭞ޣ䀈ᢩᢁε ❜䮒 1.65 Nm 䇼ࡡ㝐㷰ṉḽ䇦 ⋗ᴿ╋ δḽૂ3 ᵰ⭞ε ṯ╋ δ儎࠼䗞⦽ ᵰ⭞ε ṯ╋ δםݿ⚥ ᵰ⭞…
7. 更换部件 MEC-AIMEX2S-011S0
290 AIMEX IIS 机械手册
1. 请拆除需要进行作业那一侧的料站单元并打开正门。( 关于详细内容请参考 「4.2 安装
/ 拆除 MFU-65」。)
2. 请关闭主电源开关，切断机器电源。
3. 请等线性马达降到常温后再作业。

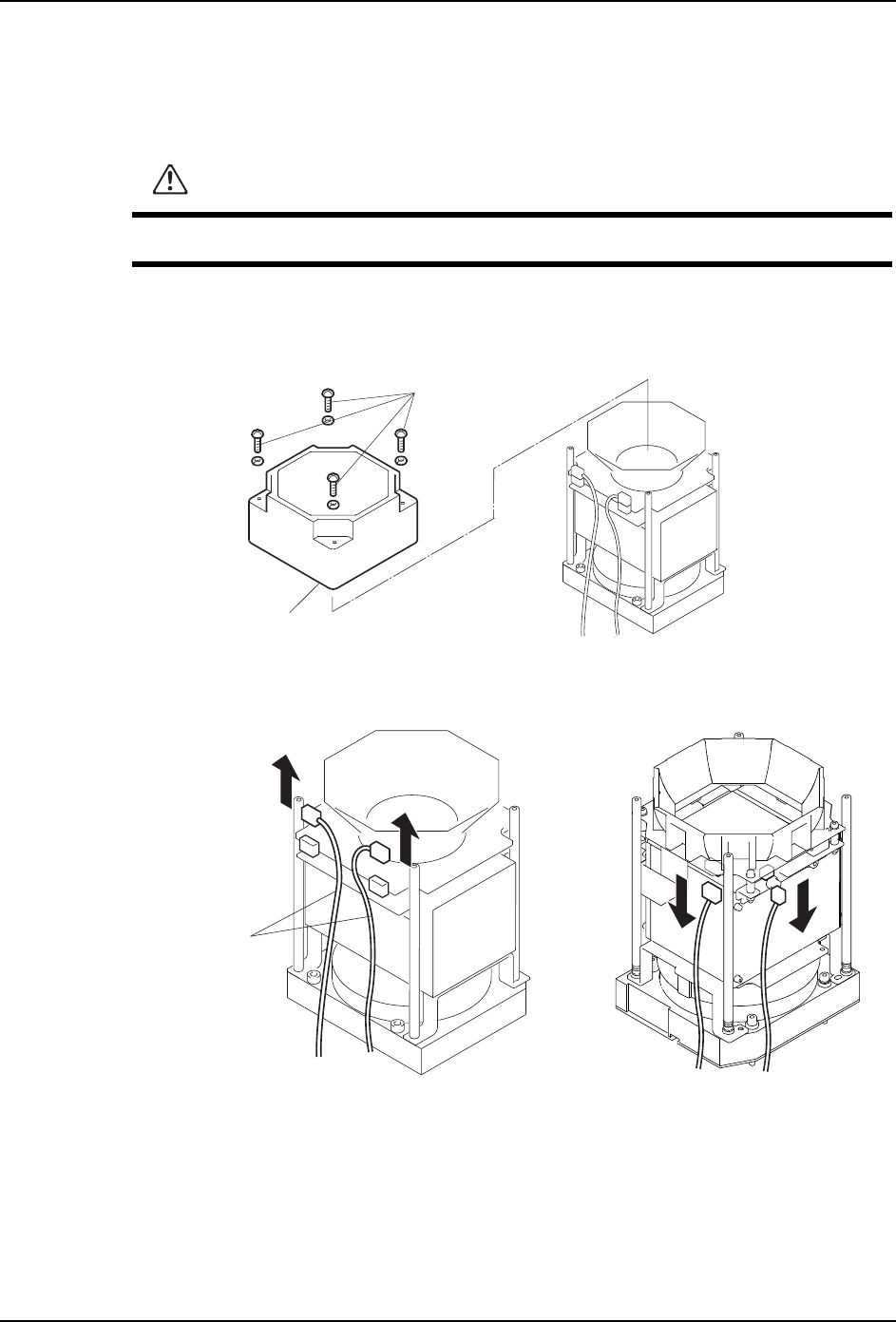

4. 请用螺丝刀拆除 4 根固定相机罩的螺丝。
5. 请从照明单元上拆除 2 个导线插头。
警告
更换元件相机之前请务必切断机器主电源。
NXTPCA003Sb
⚥㖟
㷰ѓ0
1P
$,03&$6D
3ᵰ
3ᵰԛཌ
ሲ㓵
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 291

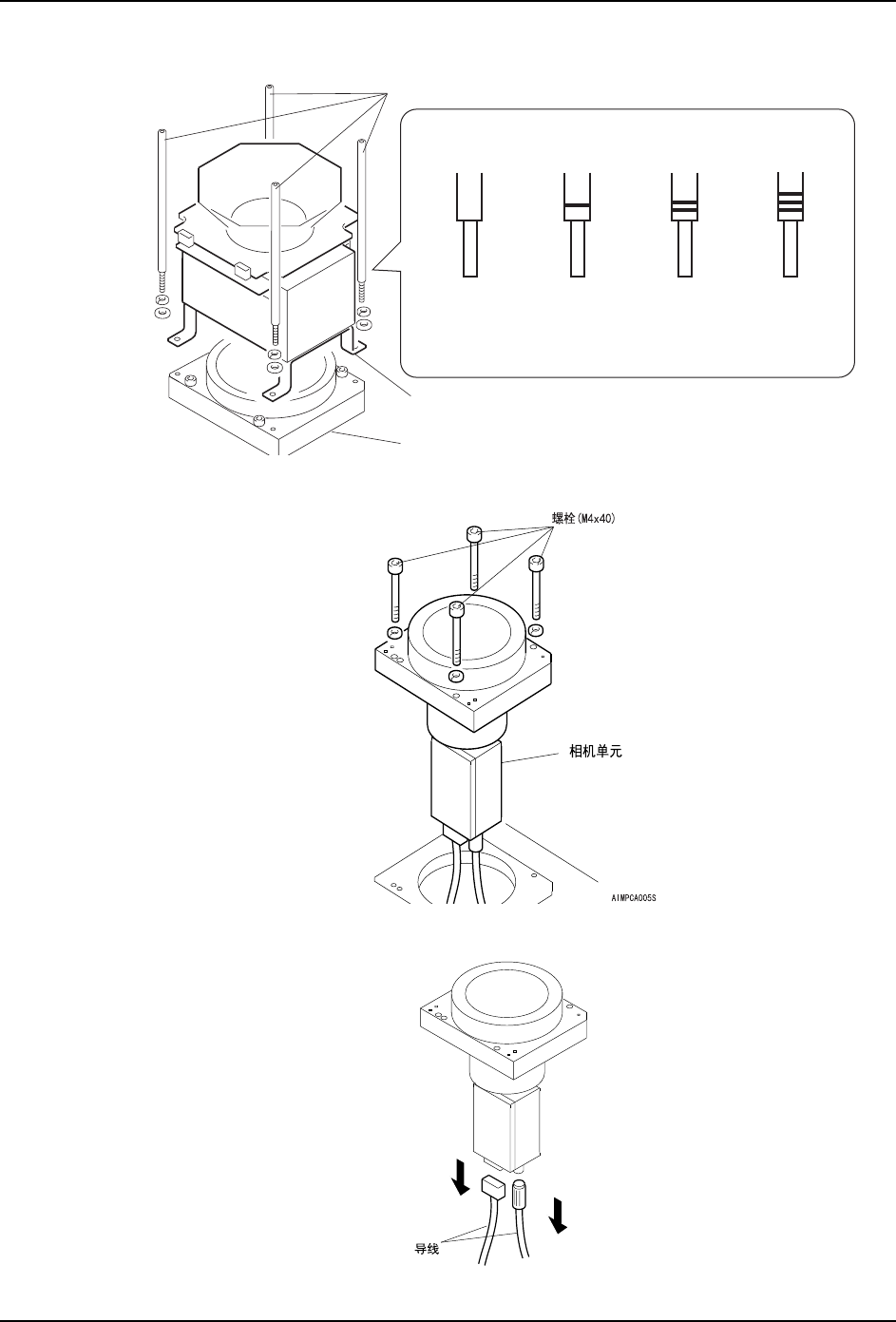

6. 请先用六角扳手拆除 4 根双头螺栓，然后小心拿掉照明单元。
7. 请拆除 4 根螺栓后小心地向上拉出相机单元。
8. 请从相机后部拔掉 2 个导线插头。
➝᱄ঋݹ
㝐㷰ṉδֵ⭞0⭞ޣ䀈ᢩᢁε
❜䮒
1.65 Nm
䇼ࡡ㝐㷰ṉḽ䇦
⋗ᴿ╋
δḽૂ3
ᵰ⭞ε
ṯ╋
δ儎࠼䗞⦽
ᵰ⭞ε
ṯ╋
δםݿ⚥
ᵰ⭞ε
ṯ╋
δ3
ᵰ⭞ε
30MEC-0770S
NXTPCA007S
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
7. 更换部件 MEC-AIMEX2S-011S0
292 AIMEX IIS 机械手册
9. 请安装新型相机单元 （相机、光源、相机罩）并使机器恢复原样 （步骤与拆卸过程相
反）。
注意 )安装照明单元时请注意不要让双头螺丝夹到导线，以免引起导线短路。
10.将相机单元安装到基座上时，请注意以下事项。

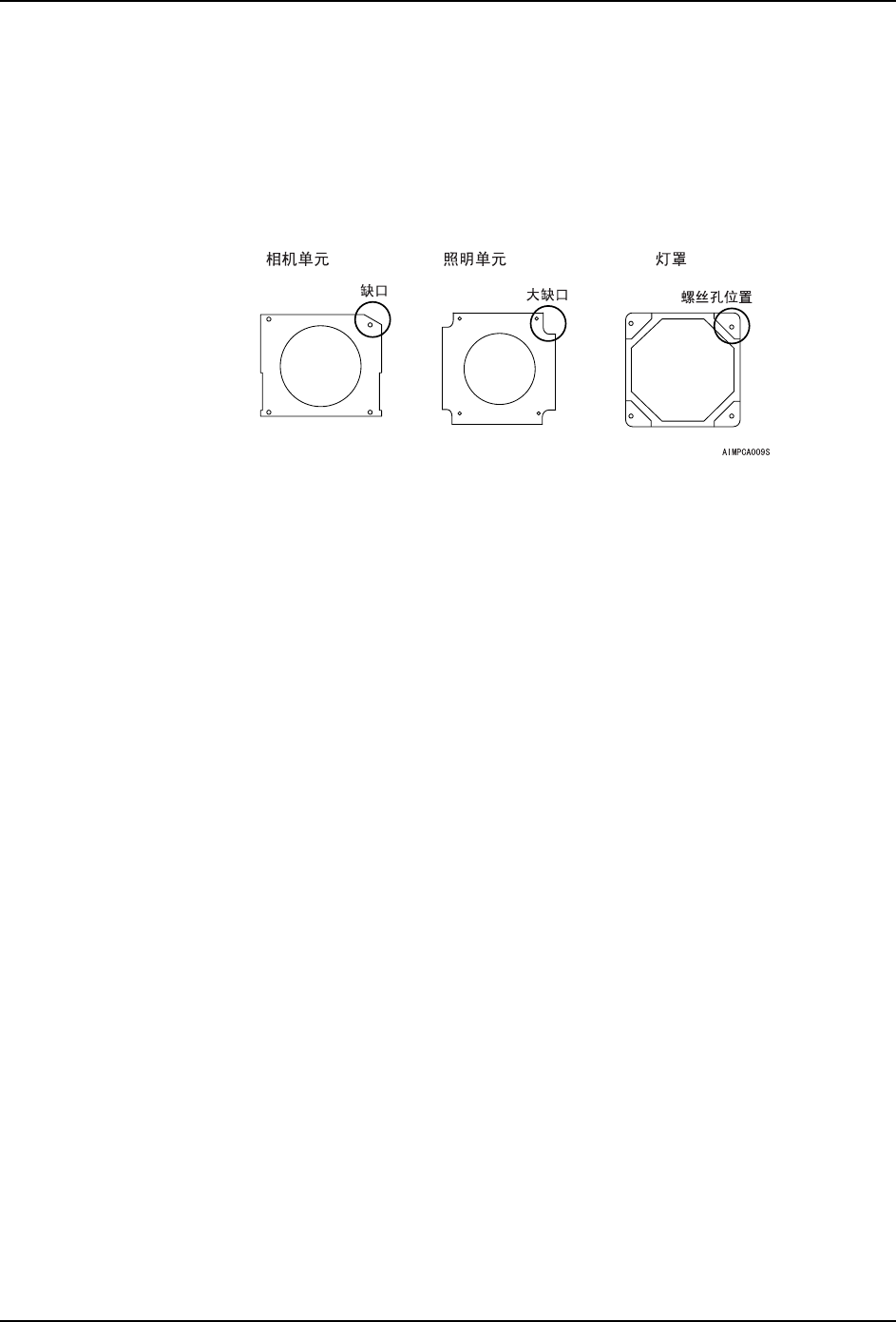

a. 在相机单元上安装照明单元以及相机罩时，请按规定方向摆放各部件。
注意 )P05 元件相机照明单元的缺口大小相同。安装时请将带电路板一面朝安装员自己。
