MEC-AIMEX2S机械手册S.pdf - 第193页
MEC-AIMEX2S-011S0 5. 保养 AIMEX IIS 机械手册 173 13.请在驱动机械阀的 凸轮从动轴 (3) 的内 部和外围用棉签等清洁用 具涂抹 0.00 4cc Daphne Exponex No.2。 14.请用棉签等清洁用 具擦去多余外溢润滑 油。 15.请将任意一根升降 杆移动到槽凸轮的凹 槽 （4）入 口处。 16.请在槽凸轮的凹槽 （4 ）入口处用棉签涂抹 0.01cc Daph ne Exponex …
5. 保养 MEC-AIMEX2S-011S0
172 AIMEX IIS 机械手册

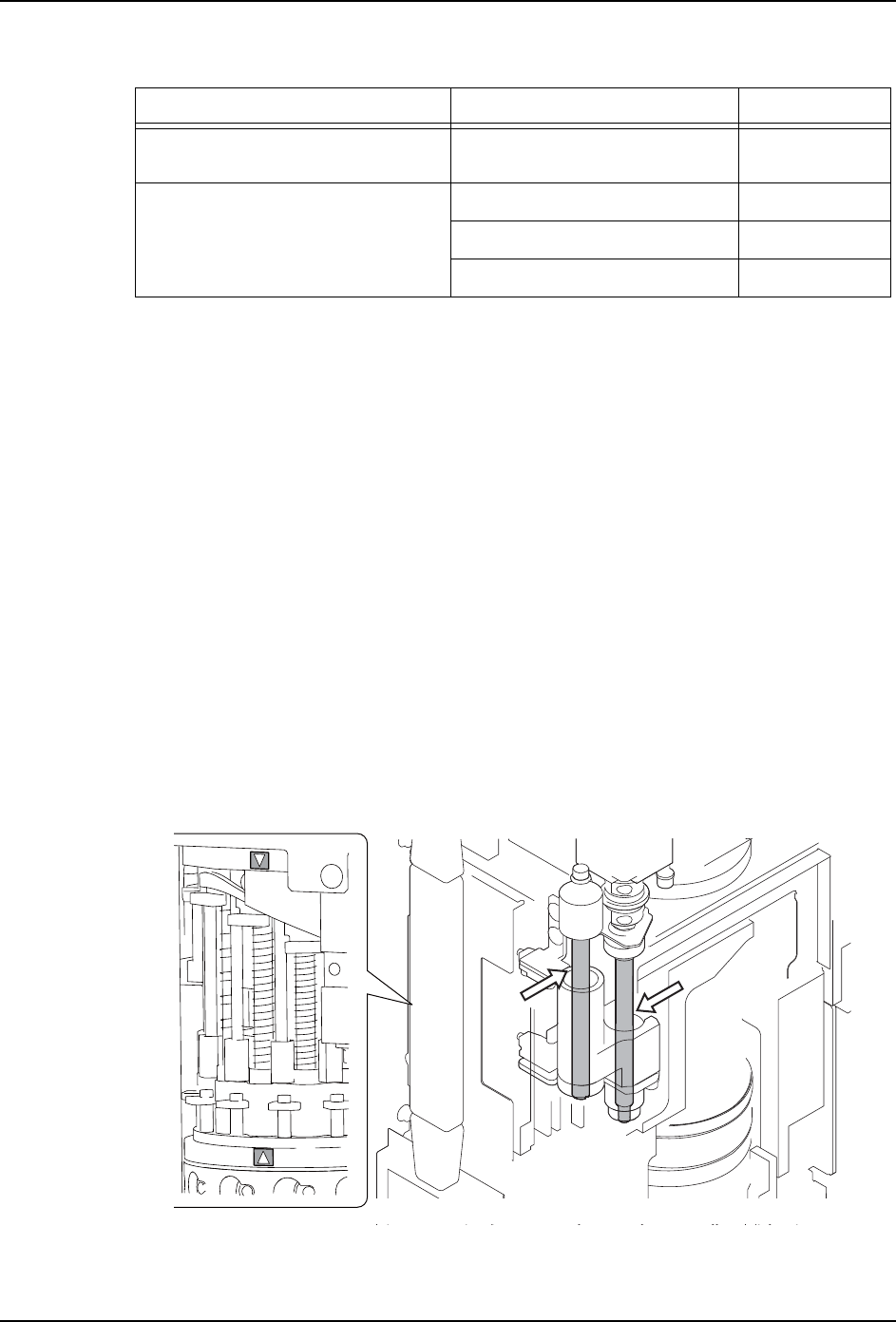

5.10.6 为 V12 型工作头加油
备注 )加油量较少时推荐使用注射筒 (S61439)。关于用量请参考注射筒刻度。
1. 请拆除贴装工作头并将它安装到维修保养支架上。（关于详细内容请参考 「4.1 拆除 /
安装贴装工作头」。)
2. 请拆除工作头的侧盖板。
3. 请转动 R 轴使吸头和工作头主体上的三角形标记对齐。
注意 )Z 轴降到底下时禁止转动 R 轴。
4. 请用干净的布头擦去 Z 轴丝杆 (1) 和 Z 轴导向轴 （2）上的旧润滑油和污垢。
5. 请用油刷蘸取 0.058cc NS7 或 Multemp SRL。
6. 请在 Z 轴丝杆 (1) 上用油刷将润滑油涂抹均匀。
7. 请用油刷蘸取 0.064cc Daphne Exponex No.2。
8. 请在 Z 轴导向轴 (2) 上用油刷将润滑油涂抹均匀。
9. 请用手上下移动 Z 轴使润滑油分布均匀。
10.请用干净的布头擦去多余外溢润滑油。
11.请装回侧盖板。
12.请使用棉签等清洁用具擦去驱动机械阀的凸轮从动轴 (3) 上的污垢。
润滑油 加油位置 加油量 （cc）
NS7 （NSK）或 Multemp SRL （协同
油脂）
(1) Z 轴丝杆 0.058
Daphne Exponex No.2( 出光 ) (2) Z 轴导向轴 0.064
(3) 驱动机械阀的凸轮从动轴 0.004
(4) 槽凸轮的凹槽 0.01
1
2
01NST-0883
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 173
13.请在驱动机械阀的凸轮从动轴 (3) 的内部和外围用棉签等清洁用具涂抹 0.004cc Daphne
Exponex No.2。
14.请用棉签等清洁用具擦去多余外溢润滑油。
15.请将任意一根升降杆移动到槽凸轮的凹槽 （4）入口处。
16.请在槽凸轮的凹槽 （4）入口处用棉签涂抹 0.01cc Daphne Exponex No.2。
17.请用手将 R 轴往返移动 90 度以上，通过升降杆的凸轮从动轴使润滑油在槽凸轮的凹槽
内分布均匀。
18.请用干净的布头擦去升降杆 （用于使润滑油分布均匀的升降杆）上粘附的多余润滑油。
3
3
01NST-0885S
ᴎẄ䯔偅ࡼ⫼䕀㞖
⊼⊍ㄦ
01NST-0951S
⍺⒥⊍⍖ᭋ䚼ߚ
ߌ䕂ῑⱘῑ
ߌ䕂ᴚ
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
174 AIMEX IIS 机械手册
5.10.7 为 H08M/H08MQ 型工作头加油
备注 )加油量较少时推荐使用注射筒 (S61439)。关于用量请参考注射筒刻度。
1. 请拆除贴装工作头并将它安装到维修保养支架上。（关于详细内容请参考 「4.1 拆除 /
安装贴装工作头」。)
2. 请拆除工作头正面外罩。
3. 请转动 R 轴使吸头和工作头主体上的三角形标记对齐。
注意 )Z 轴降到底下时禁止转动 R 轴。
4. 请用干净的布头擦去 Z 轴丝杆 (1) 和 Z 轴导向轴 （2）上的旧润滑油和污垢。
5. 请用油刷蘸取 0.086cc NS7 或 Multemp SRL。
6. 请在 Z 轴丝杆 (1) 上用油刷将润滑油涂抹均匀。
7. 请用油刷蘸取 0.082cc Daphne Exponex No.2。
8. 请在 Z 轴导向轴 (2) 上用油刷将润滑油涂抹均匀。
9. 请用手上下移动 Z 轴使润滑油分布均匀。
10.请用干净的布头擦去多余外溢润滑油。
11.请用棉签等清洁用具擦去驱动机械阀的凸轮从动轴 （3）上的污垢。
12.请用棉签等清洁用具在驱动机械阀的凸轮从动轴 （3）的内部和外周涂抹 0.004cc
Daphne Exponex No.2。
13.请用棉签等清洁用具擦去多余外溢润滑油。
润滑油 加油位置 加油量 （cc）
NS7 （NSK）或 Multemp SRL
（协同油脂）
(1) Z 轴丝杆 0.086
Daphne Exponex No.2( 出光 ) (2) Z 轴导向轴 0.082
(3) 驱动机械阀的凸轮从动轴 0.004
