MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 117
5.5 每 2 周一次 （每 320 小时）的工作

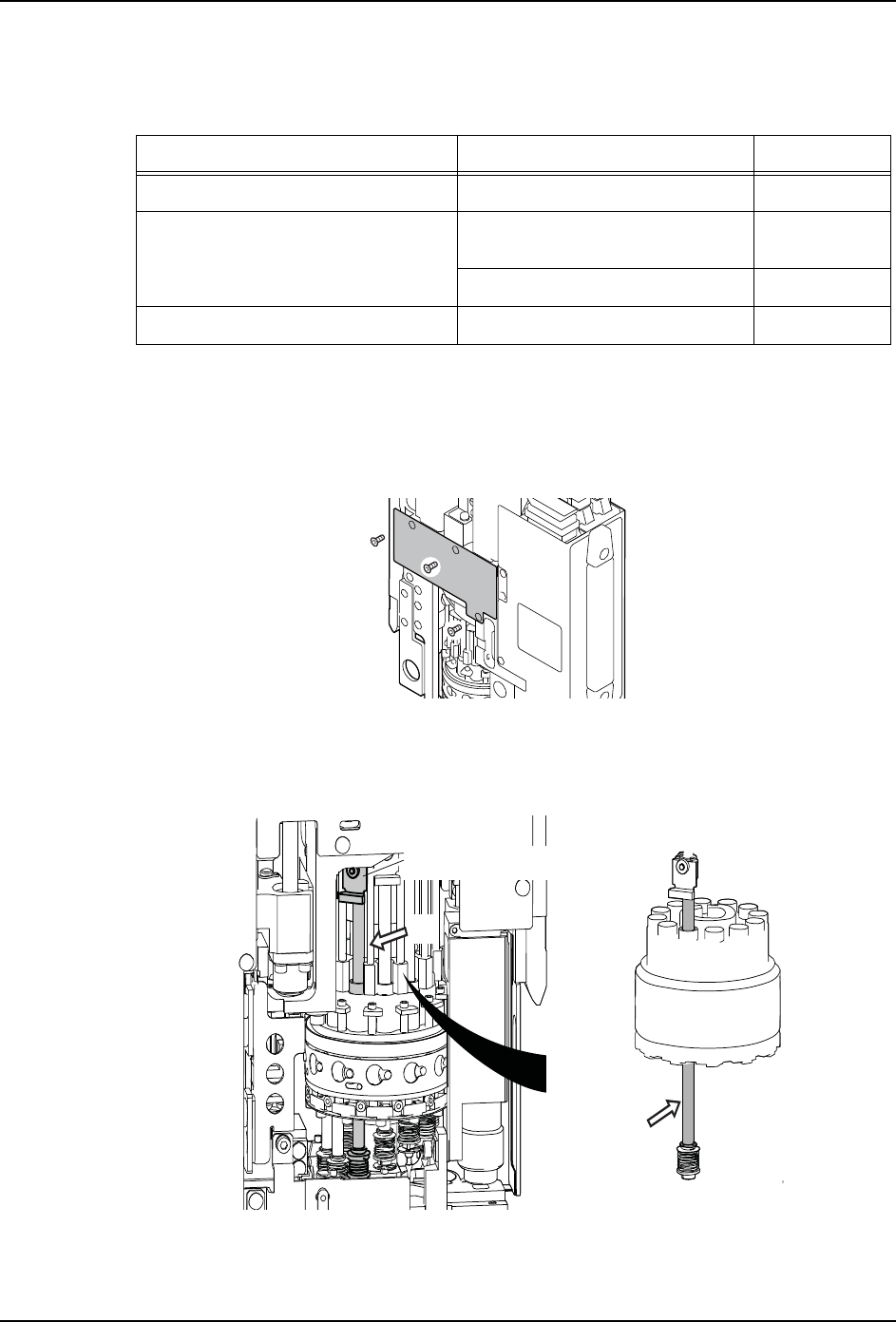

5.5.1 加油 （V12 工作头的升降杆周边）
备注 )表格中升降杆和升降杆齿轮的油量是指每一根所需的量。
加油量较少时推荐使用注射筒 (S61439)。关于用量请参考注射筒刻度。
1. 请拆除贴装工作头。( 关于详细内容请参考 「4.1 拆除 / 安装贴装工作头」）
2. 请拆除贴装工作头的侧盖板。
3. 请转动 R 轴使需要加油的升降杆转到图示位置。请在该位置上下移动升降杆。
4. 上下移动升降杆时，如果由于弹簧的原因而活动不灵活，则请用干净的布头 ( 或者棉签
) 蘸取 Biral T&D 涂抹到升降杆 (1) 上。然后请确认升降杆上下移动是否顺畅。
5. 请用干净且蘸有 Biral T&D 的布头 （或棉签）清除升降杆 (1) 周围的污垢。
润滑油 加油位置 加油量 （cc）
VG-EP No.1 B970 （和光 Chemical） （1）升降杆 0.02
Biral T&D
（Sugai Chemical Industry）
（2）Q 轴齿轮 （下面升降杆处） 0.336
（3）升降杆齿轮 0.005
MDV235-ZB （黑田精工） （4）升降杆内 O 型圈 -
01MEC-1279a
0.69 Nm
01NST-0864Sb
1
1
ॽ䲃ᵼрсࣞ֒փ㖤
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
118 AIMEX IIS 机械手册
6. 请将 0.01cc 的 VG-EP No.1 B970 蘸在棉签或者扁头笔上，然后一边抬高弹簧一边将润滑
油涂抹在升降杆 (1) 上侧。
注意 )加油时，请将弹簧靠向上侧。如果靠向下侧时，有可能会从弹簧座脱落。另外，对升
降杆 (1) 的加油使用注射筒，请务必加适量的润滑油。
7. 请降低升降杆，将 0.01cc 的 VG-EP No.1 B970 涂抹在升降杆 (1) 的下侧。
8. 请上下移动升降杆使润滑油分布均匀。
9. 请用干净的布头擦去多余的外溢润滑油。
10.请为所有的升降杆加油。
11.请用清洁的棉签擦去粘附在 Q 轴齿轮 (2) 和各升降杆齿轮 (3) 上的旧润滑油或污垢。
12.请用棉签沾取 Biral T&D，一边手工转动 Q 轴齿轮 （2）一边将薄薄的一层润滑油涂抹
在齿轮面上。
13.请将 Biral T&D 转移到别的容器中，然后用注射筒吸入。
14.请用注射筒为每个升降杆齿轮 （3）滴 0.005cc （约 1 滴）Biral T&D。
15.请用手上下移动升降杆齿轮 （3）并转动 Q 轴齿轮 （2）使润滑油分布均匀。
01NST-0865Sb
3
2
