5. 保养 MEC-AIMEX2S-011S0 198 AIMEX IIS 机械手册 5.10.16 检查 · 更 换料盘单元 -LTW 料盘托架的背面胶片 检查料盘托架背面胶片 1. 请事先准备需要检查的料盘托架 。 2. 胶片贴在料盘托架背面。如果胶 片表面有剥落、破损等情况发生则请 换新。 3. 请检查全部料盘托架。 更换料盘托架背面胶片 如果胶片表面有剥落、破 损等情况发生则请换新 1. 请将料盘托架背面朝上并撕掉原 有胶片。 …
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 197
〈TY 轴皮带张力 ( 驱动部位 )〉
1. 请测定皮带的张力。请确认皮带中央的测定值是否处于规定值内。
2. 张力值超出上述范围时请调节。
3. 请拧松马达支架上的定位螺栓和调节螺栓的紧固螺母。
4. 请转动调节螺栓将张力值调到规定范围内。
5. 请拧紧马达支架上的定位螺栓和调节螺栓的紧固螺母。
6. 请重新确认张力值是否处于规定范围内。
皮带张力 规定值 （Hz）
TY 轴 （往返搬运轨道） 344 ～ 379
30MEC-0482S
䈹㢸㷰ṉ
㍝ര㷰∃
ᇐփ㷰ṉ
0(&6D
1.96 Nm
7.84 Nm
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
198 AIMEX IIS 机械手册
5.10.16 检查 · 更换料盘单元 -LTW 料盘托架的背面胶片
检查料盘托架背面胶片
1. 请事先准备需要检查的料盘托架。
2. 胶片贴在料盘托架背面。如果胶片表面有剥落、破损等情况发生则请换新。
3. 请检查全部料盘托架。
更换料盘托架背面胶片
如果胶片表面有剥落、破损等情况发生则请换新
1. 请将料盘托架背面朝上并撕掉原有胶片。
2. 请用脱脂剂等擦去胶片粘贴面的污垢和油渍。
3. 请撕掉胶片背面的衬纸，以下图为参考将将胶片粘贴到料盘托架背面。
注意 )粘贴时请避免异物进入和产生气泡。使用刮刀可以有效预防产生气泡。
30MEC-0298
30MEC-0299S
94
mm
8.5
mm
94
mm
8.5
mm
⢶
图号2<
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 199
5.10.17 为料盘单元 -M （TY 轴离合器）加油
备注 )Fuji 润滑油枪喷射 1 次的量约 0.6cc，请以此作为加油参考值。

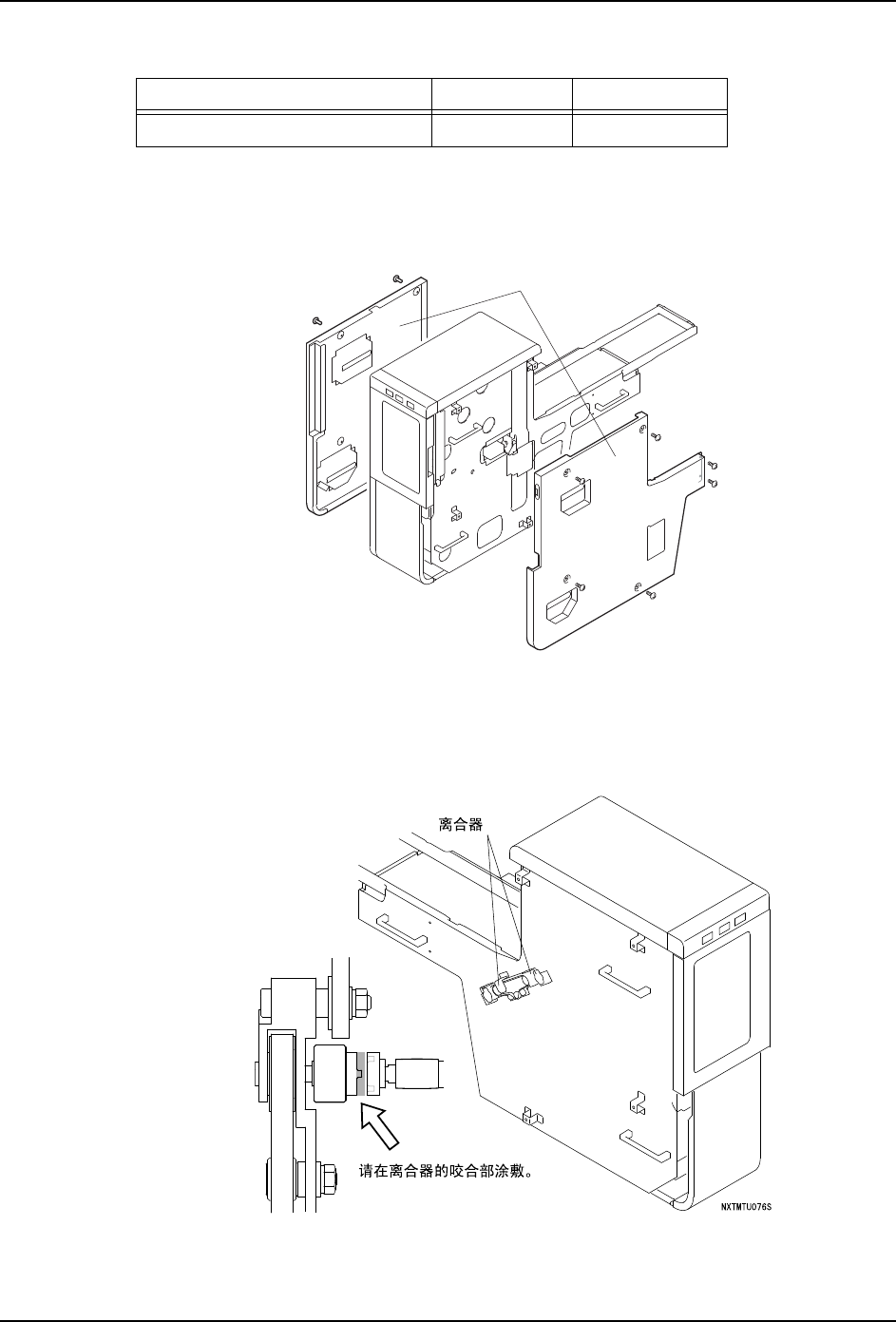

1. 请拆除料盘单元 -M。（关于详细内容请参考 「4.6 安装 / 拆除料盘单元 -M」）
2. 请拆除料盘单元 -M 的盖板。
3. 请用干净的布头擦去 TY 轴离合器上的污垢。
4. 请用油刷蘸取 0.06cc Daphne Exponex No.2。
5. 请用油刷将润滑油均匀地涂抹在 TY 轴的咬合组件上。
6. 请擦去多余外溢润滑油。
7. 请安装料盘单元 -M 的盖板。
润滑油 加油位置 加油量 （cc）
Daphne Eponex No.2 （出光） TY 轴离合器 0.06
01MEC-0425Sb
