MEC-AIMEX2S-011S0 9. 调整 AIMEX IIS 机械手册 367 双机械手型 Job 备注 )测定时， H02 工作头需 64 个贴装点； H08M 工作头需 128 个贴装点。如果玻璃元件只有 32 个，则达不到贴装点数要求。出现此情况时请分割样品 Job 的贴装点数，并创建以 32 个贴装点为单位的 Job ∶将 H02 工作头分为 2 个、H08M 工作头分为 4 个 Job，并获取所需贴装点数的数据。 9…

9. 调整 MEC-AIMEX2S-011S0

366 AIMEX IIS 机械手册

测定 H12HS、V12 型工作头

9.1.2 样品 Job

用于测定 PAM 的样品 Job 存在软件安装 CD 内。使用之前请先选择符合条件的 Job，然后再

根据机器构成进行编辑。

·请双击￥Documents￥PAM 内的「PamToFinalOffset_V***_AIMEX.exe」使包含样

品 Job 的文件夹展开。

注意 )· 请不要变更贴装顺序、元件信息。

· 请不要优化。

单机械手型 Job

治具玻璃电路板 PZ1459* 全工作头通用

治具板 AA94E** 全工作头通用

元件 1005 白色元件 K5488B 10,000 个 / 卷

吸嘴 φ0.7 AA735** H12HS、V12 型 :12 个

其他用于粘白色元件的双面胶带 4067B。 50mm×100mm，透明 No.5605

NXTBAS185

01MEC-0625

工作头样品 Job

H01 AIMEXIIS_S_PAM_H01_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

H02 AIMEXIIS_S_PAM_H02_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

H08M

（使用 8 吸嘴）

AIMEXIIS_S_PAM_H08M-8N_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

H08M

（使用 4 吸嘴）

AIMEXIIS_S_PAM_H08M-41N7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

H08M

（使用 1 吸嘴）

AIMEXIIS_S_PAM_H08M-1N_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

OF AIMEXIIS_S_PAM_OF_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

H12HS AIMEXIIS_S_PAM_H12HS_1005_side1_ver1~GAIMEXIIS-S~10.JOB

V12 AIMEXIIS_S_PAM_V12_1005_side1_ver1~GAIMEXIIS-S~10.JOB

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 9. 调整

AIMEX IIS 机械手册 367

双机械手型 Job

备注 )测定时，H02 工作头需 64 个贴装点； H08M 工作头需 128 个贴装点。如果玻璃元件只有

32 个，则达不到贴装点数要求。出现此情况时请分割样品 Job 的贴装点数，并创建以

32 个贴装点为单位的 Job ∶将 H02 工作头分为 2 个、H08M 工作头分为 4 个 Job，并获

取所需贴装点数的数据。

9.1.3 机上 PAM 测定的限制事项

·无法对应双轨道的 PAM 测定。如果轨道 1、轨道 2 都存在 Job，则优先测定轨道

1。如果需测定轨道 2，则请单独向轨道 2 传送 Job。

·如果操作面板上显示的测定结果为 "NaN"，则有可能发生影像处理异常。当结果

文件中存出现 "NaN" 时，请单独将该数据设定为无效。

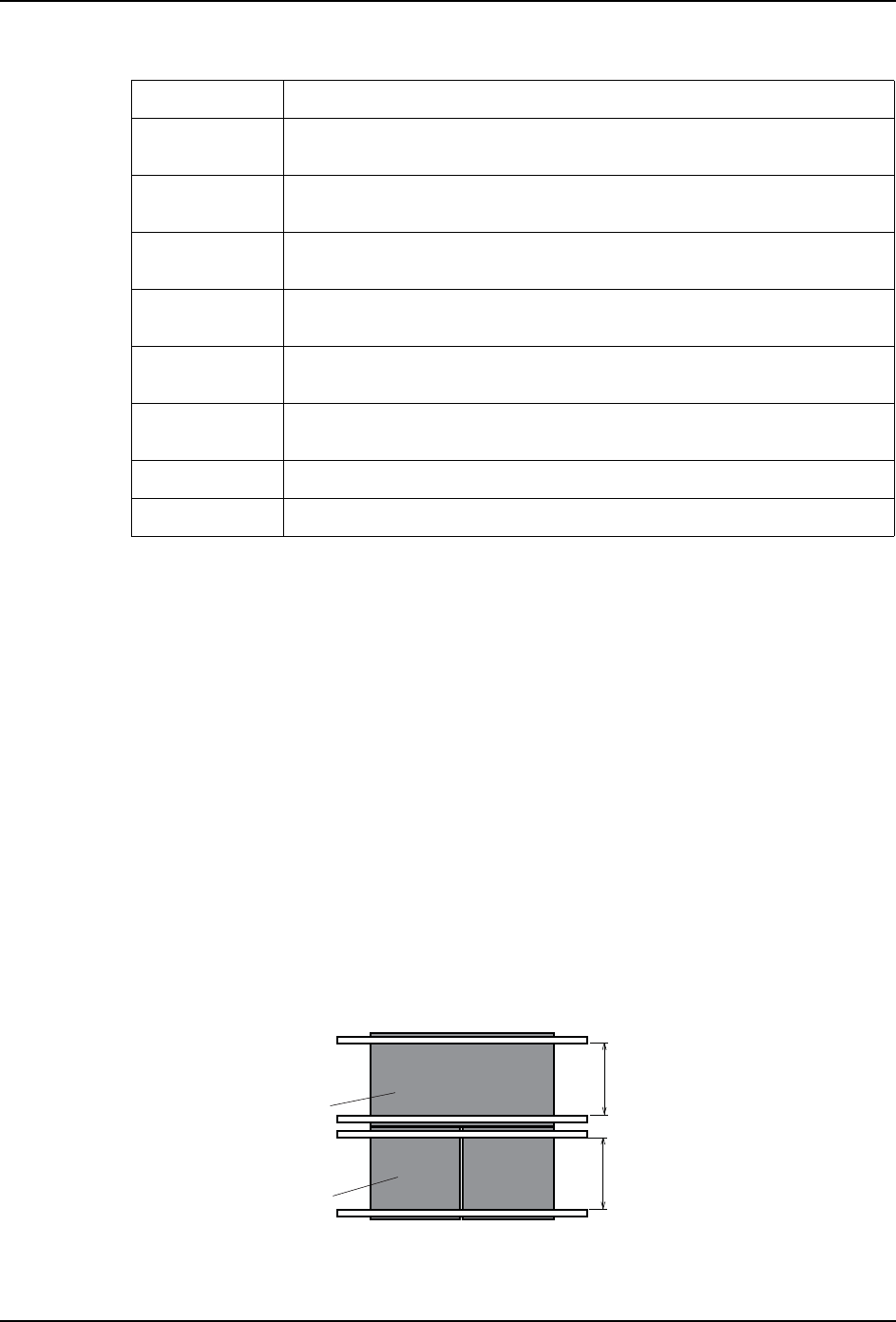

9.1.4 双搬运轨道机支撑板的配置

在双搬运轨道机上测定 PAM 时，请根据轨道 1 的支撑板种类或需测定的轨道而变更支撑板的

配置。

使用标准型轨道 1 支撑板

请与通常的生产一样配置支撑板。轨道 1、轨道 2 都可以测定 PAM。

备注 )轨道 1 在测定 PAM 时，轨道 2 也可执行夹紧动作。

工作头样品 Job

H01 AIMEXIIS_T_PAM_H01_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

H02 AIMEXIIS_T_PAM_H02_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

H08M

（使用 8 吸嘴）

AIMEXIIS_T_PAM_H08M-8N_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

H08M

（使用 4 吸嘴）

AIMEXIIS_T_PAM_H08M-41N7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

H08M

（使用 1 吸嘴）

AIMEXIIS_T_PAM_H08M-1N_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

OF AIMEXIIS_T_PAM_OF_7mmGlass_Shuffle_side1_ver1~GAIMEXIIS-

S~10.JOB

H12HS AIMEXIIS_T_PAM_H12HS_1005_side1_ver1~GAIMEXIIS-S~10.JOB

V12 AIMEXIIS_T_PAM_V12_1005_side1_ver1~GAIMEXIIS-S~10.JOB

30MEC-0405S

318

䙐䚉⭞

䙐䚉⭞

δḽ߼ε

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

9. 调整 MEC-AIMEX2S-011S0

368 AIMEX IIS 机械手册

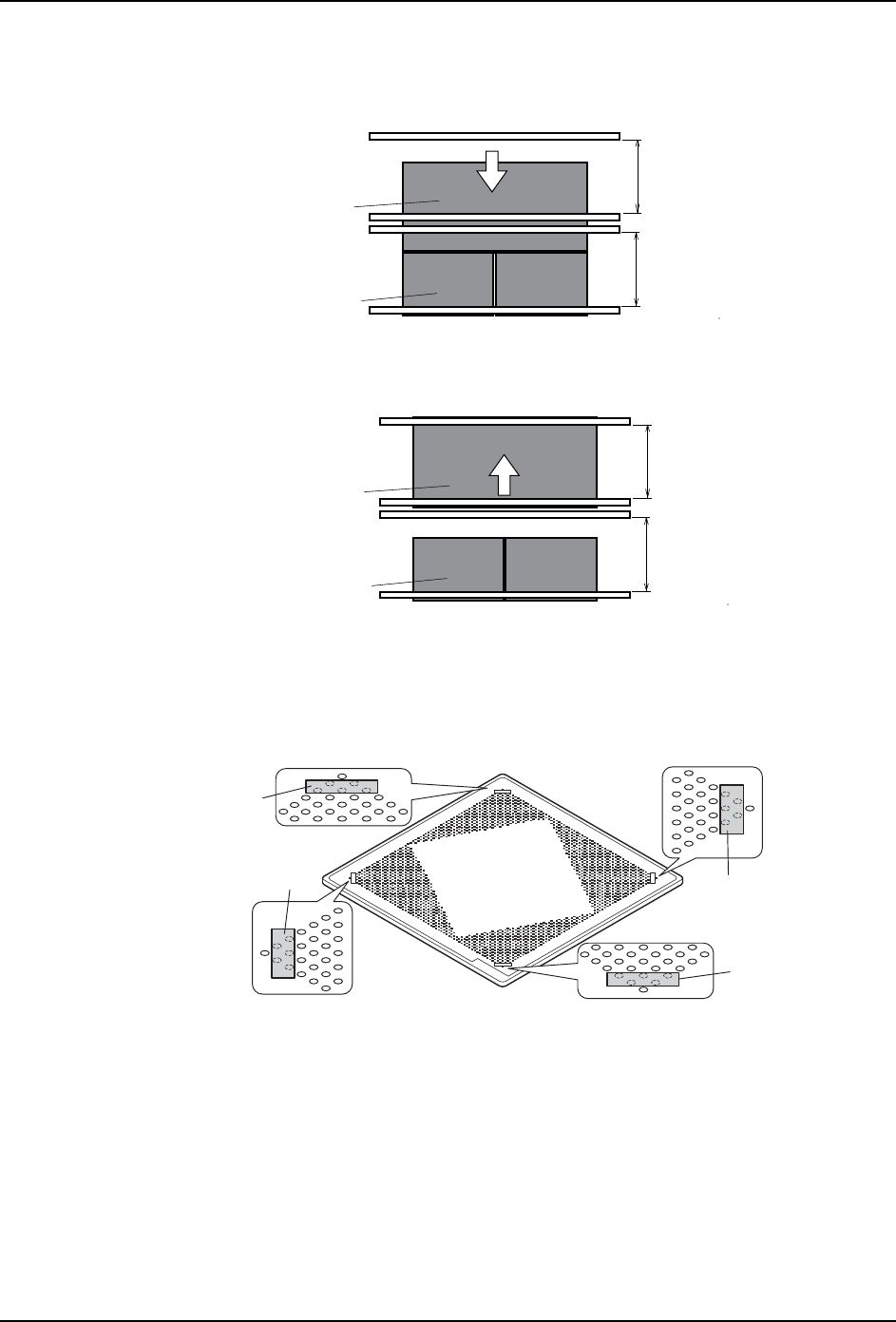

使用靠前生产型支撑板在轨道 1 上测定

请将轨道 2 的支撑板靠向轨道 1。

使用靠前生产型支撑板在轨道 2 上测定

请向后方推轨道 2 的支撑板，使支撑板前端端面与支撑板下面的底板端面对齐。

9.1.5 测定准备

测定 H01、H02、H08M、OF 型工作头

1. 为了防止错读 4 个角上的定位点，请将与 4 个角上的定位点相邻的 2 列定位点用标签覆

盖。用于覆盖的标签贴在玻璃电路板的带定位点面。

30MEC-0406S

318

䙐䚉⭞

δ䶖ࢃ⭕ӝε

䙐䚉⭞

30MEC-0407S

318

䙐䚉⭞

δ䶖ࢃ⭕ӝε

䙐䚉⭞

NXTBAS188Sa

㉬㒌
