MEC-AIMEX2S机械手册S.pdf - 第365页
MEC-AIMEX2S-011S0 7. 更换部件 AIMEX IIS 机械手册 345 侧盖板 （右） 1. 请拆除后盖板。 2. 请拆除顶盖板 （右） 。 3. 如果侧盖板 （右）上装有料斗型料带托架，则 请拆除 4 根螺栓后拿掉料带托架。 4. 请拆除 5 根位于料盘单元后面的用于固定侧盖板 ( 右 ) 的螺丝。 5. 请打开正门 （上和下） 。 30MEC-0584 30MEC-0589 UeD08VDL UeD08VDL Do…
7. 更换部件 MEC-AIMEX2S-011S0
344 AIMEX IIS 机械手册

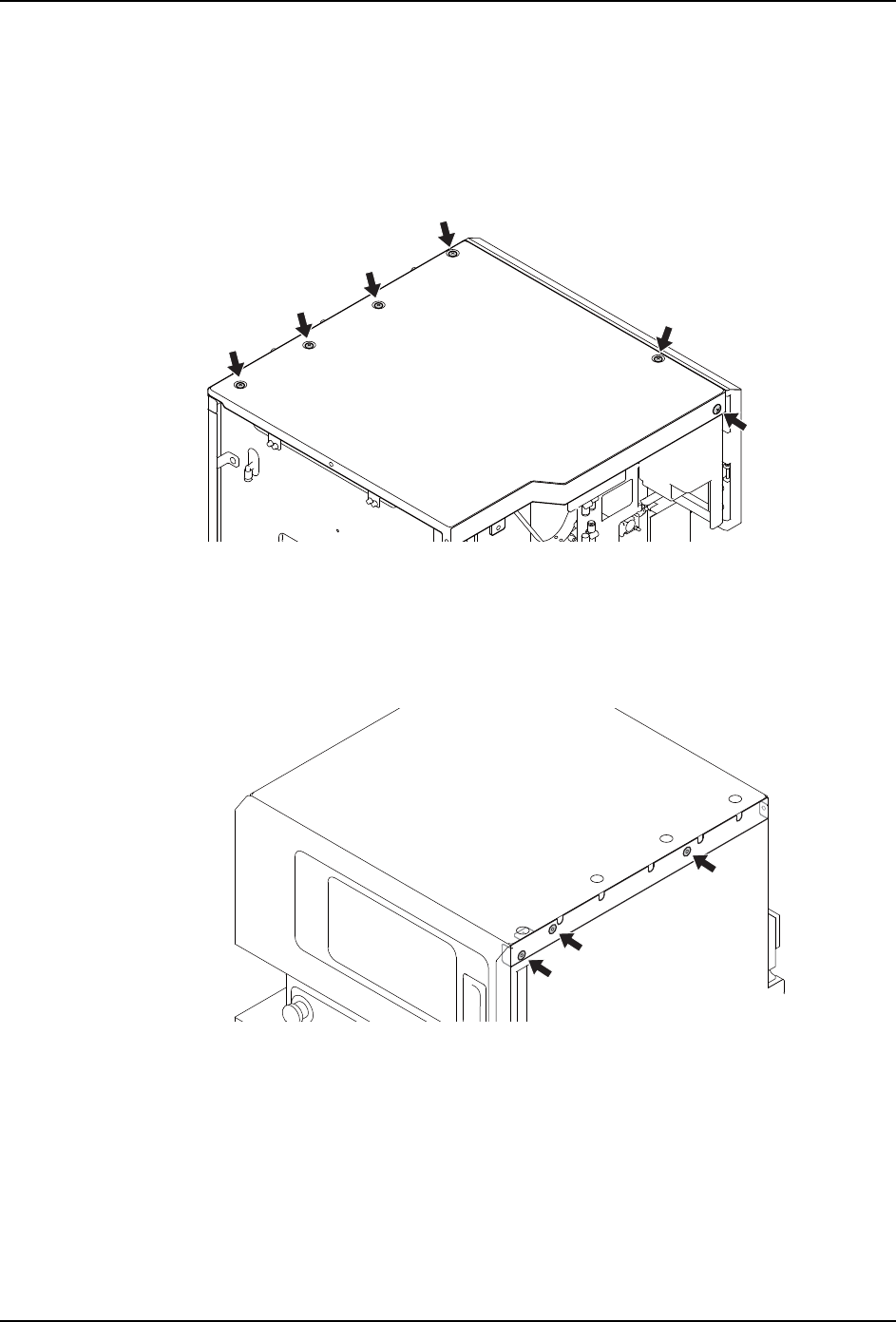

顶盖板
1. 请拆除后盖板。
2. 请拆除侧盖板 （左）。如果无需拿掉侧盖板 （左），则只需拆除 3 根位于侧盖板 （左）
上方的螺丝。
3. 请拆除 6 根螺丝后拿掉顶盖板。
顶盖板 （右）
1. 请拆除后盖板。
2. 请拆除顶盖板。如果无需拆除顶盖板，则只需拆除 4 根位于顶盖板右侧的螺丝。
3. 请拆除 3 根螺丝后拿掉顶盖板 （右）。
30MEC-0585
30MEC-0586
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 345
侧盖板 （右）
1. 请拆除后盖板。
2. 请拆除顶盖板 （右）。
3. 如果侧盖板 （右）上装有料斗型料带托架，则请拆除 4 根螺栓后拿掉料带托架。
4. 请拆除 5 根位于料盘单元后面的用于固定侧盖板 ( 右 ) 的螺丝。
5. 请打开正门 （上和下）。
30MEC-0584
30MEC-0589
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
7. 更换部件 MEC-AIMEX2S-011S0
346 AIMEX IIS 机械手册
6. 请拆除 3 根固定侧盖板(右)的螺丝（如图所示）。
7. 请拆除 9 根螺丝后拿掉侧盖板(右)。
30MEC-0587
30MEC-0588
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
