5. 保养 MEC-AIMEX2S-011S0 192 AIMEX IIS 机械手册 3. 请拆除盖板 （左） 。 4. 请用干净的布头擦去 TZ 轴丝杆上的污垢。 5. 请用润滑 油枪为每个 TZ 轴丝杆注 油嘴各加 0. 5cc Daphne Exponex No.2。 6. 请用干净的布头擦去多余外溢润 滑油。 7. 请安装料盘单元 -LTW 的盖板。 < 升降齿轮 > 备注 )Fuji 润滑油枪喷射 1 次的量约 0…
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 191
8. 请用干净的布头擦去多余外溢润滑油。
9. 请滑动安全保护片使可动刀片处于可活动状态。然后用手往返移动可动刀片一个行程使
润滑油分布均匀。
10.请再擦去从导轨中溢出的多余润滑油。
11.请根按照和拆除时相反的顺序进行操作使机器恢复原样。
5.10.14 为料盘单元 -LTW 驱动部位加油
〈TZ1/TZ2 轴丝杆〉
备注 )Fuji 润滑油枪喷射 1 次的量约 0.6cc，请以此作为加油参考值。
1. 请从从模组上拆下料盘单元 -LTW。( 关于详细内容请参考 「4.5 安装 / 拆除料盘单元 -
LTW」)
2. 请拆除料盘单元 -LTW 的侧盖板 （左右两侧）。( 关于详细内容请参考 「7.16 拆卸料盘
单元 -LTW 盖板」)
0(&6
ᅝֱܼᡸ⠛
ᬃᶊ
䕧⇨ᦦ༈
⇨䯔
润滑油 加油位置 加油量 （cc）
Daphne Exponex No.2( 出光 ) TZ1/TZ2 轴丝杆 0.5
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
192 AIMEX IIS 机械手册

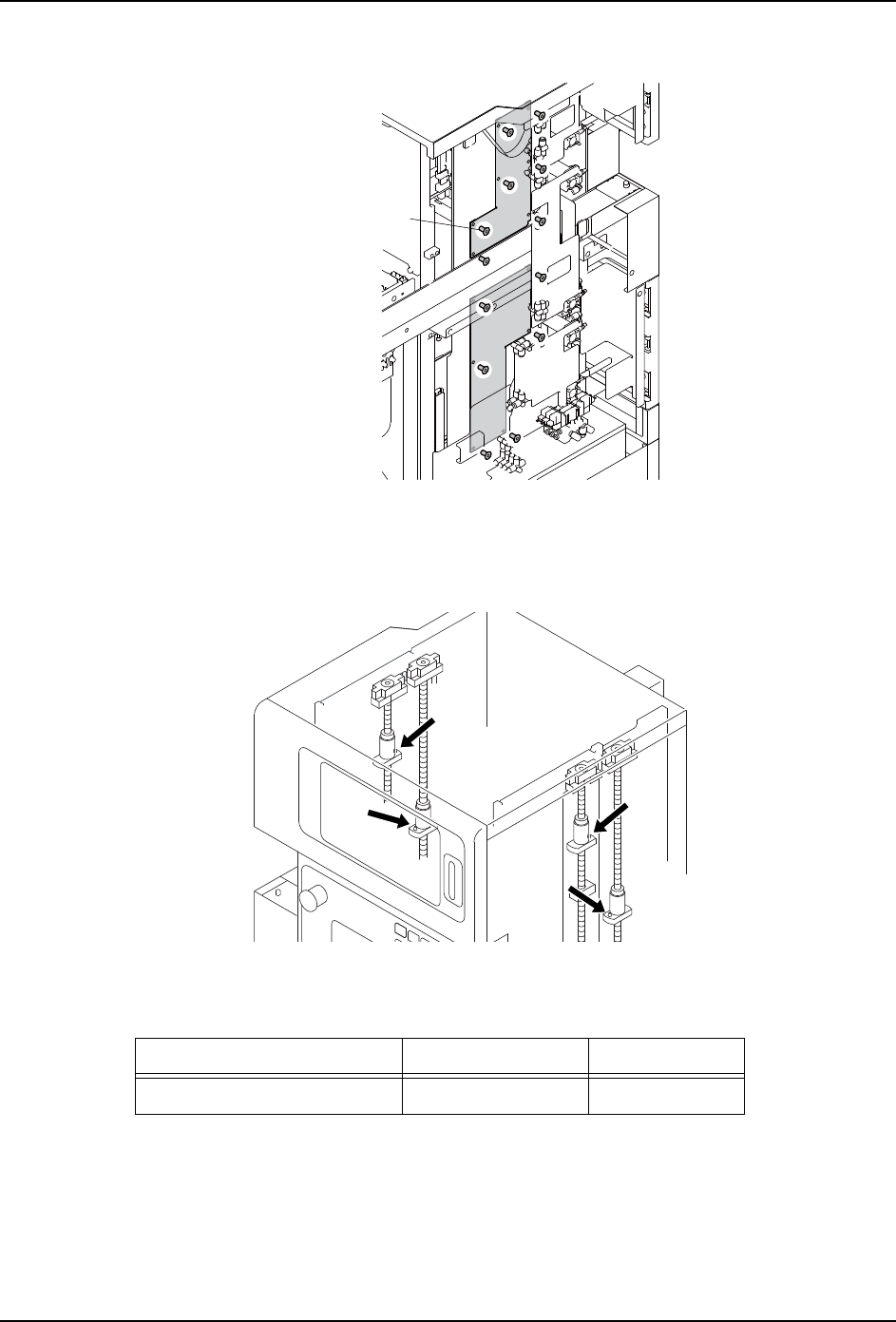

3. 请拆除盖板 （左）。
4. 请用干净的布头擦去 TZ 轴丝杆上的污垢。
5. 请用润滑油枪为每个 TZ 轴丝杆注油嘴各加 0.5cc Daphne Exponex No.2。
6. 请用干净的布头擦去多余外溢润滑油。
7. 请安装料盘单元 -LTW 的盖板。
< 升降齿轮 >
备注 )Fuji 润滑油枪喷射 1 次的量约 0.6cc，请以此作为加油参考值。
1. 请从模组上拆下料盘单元 -LTW。( 关于详细内容请参考 「4.5 安装 / 拆除料盘单元 -
LTW」)
2. 请拆除料盘单元 -LTW 的下盖板 （左、右、前侧）。( 关于详细内容请参考 「7.16 拆卸
料盘单元 -LTW 盖板」)
30MEC
0.88 Nm
01MEC-0227
润滑油 加油位置 加油量 （cc）
Daphne Exponex No.2( 出光 ) 升降齿轮 0.92
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 193
3. 请用干净的布头擦去升降齿轮上的污垢。
4. 请用油刷蘸取 0.92cc Daphne Exponex No.2。
5. 请用油刷将润滑油均匀地涂抹在升降齿轮上。
6. 请用手将手柄转动数次使润滑油分布均匀。
7. 请用干净的布头擦去多余外溢润滑油。
8. 请安装料盘单元 -LTW 盖板。
9. 请将料盘单元 -LTW 装回模组。
30MEC-0484
