7. 更换部件 MEC-AIMEX2S-011S0 292 AIMEX IIS 机械手册 9. 请安装新型相机单元（相机、光源、相机罩）并使机器恢复原样（步骤与拆卸过程相反）。注意 )安装照明单元时请注意不要让双头螺丝夹到导线，以免引起导线短路。 10.将相机单元安装到基座上时，请注意以下事项。 a. 在相机单元上安装照明单元以及相机罩时，请按规定方向摆放各部件。注意 )P05 元件相机照明单元的缺口大小相同。安装时…

MEC-AIMEX2S-011S0 7. 更换部件

AIMEX IIS 机械手册 291

6. 请先用六角扳手拆除 4 根双头螺栓，然后小心拿掉照明单元。

7. 请拆除 4 根螺栓后小心地向上拉出相机单元。

8. 请从相机后部拔掉 2 个导线插头。

➝᱄ঋݹ

㄁㝐㷰ṉδֵ⭞0⭞ޣ䀈ᢩᢁε

਎❜䮒

1.65 Nm

䇼ࡡ㄁㝐㷰ṉḽ䇦

⋗ᴿ╋

δḽ߼ૂ3

⴮ᵰ⭞ε

ṯ╋

δ儎࠼䗞⦽

⴮ᵰ⭞ε

ṯ╋

δםݿ⚥

⴮ᵰ⭞ε

ṯ╋

δ3

⴮ᵰ⭞ε

30MEC-0770S

NXTPCA007S

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

7. 更换部件 MEC-AIMEX2S-011S0

292 AIMEX IIS 机械手册

9. 请安装新型相机单元（相机、光源、相机罩）并使机器恢复原样（步骤与拆卸过程相

反）。

注意 )安装照明单元时请注意不要让双头螺丝夹到导线，以免引起导线短路。

10.将相机单元安装到基座上时，请注意以下事项。

a. 在相机单元上安装照明单元以及相机罩时，请按规定方向摆放各部件。

注意 )P05 元件相机照明单元的缺口大小相同。安装时请将带电路板一面朝安装员自己。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 7. 更换部件

AIMEX IIS 机械手册 293

7.2 更换定位相机

照明单元、镜头以及相机主体被看作一个整体，因此无法更换其中任意一个单独的组件。。

注意 )更换定位相机后必须调节 PH2 传感器（用于检测电路板高度）。在作业之前，请事先

联系本公司或本公司代理店。

如果在无元件相机模组内安装定位相机后，则需测定模组相机固有值。因此模组必须处于配

备标准元件相机的状态。

7.2.1 必要工具

六角扳手 (2.5mm），扳手 (5.5mm)。

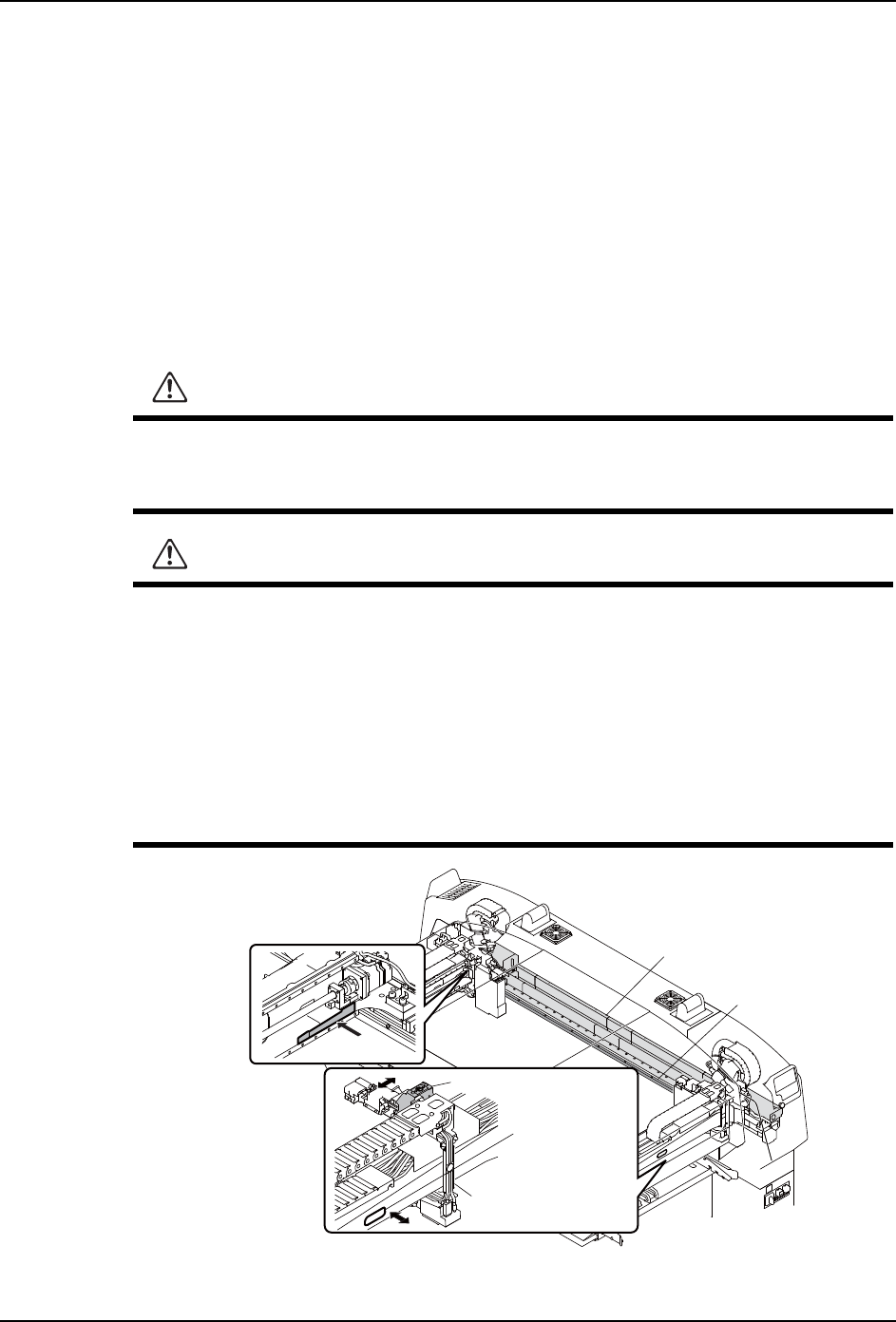

7.2.2 更换标准模组定位相机的方法

警告

刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。

线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线

圈部分（请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。

注意

用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机

导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。

移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。

在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。

请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而

发生故障。

更换工作头和维修保养时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性标尺

带伤痕而出错并导致无法生产时请及时更换。

30MEC-0443Sa
