5. 保养 MEC-AIMEX2S-011S0
142 AIMEX IIS 机械手册
5. 请用一字形螺丝刀拆除 Y 轴电缆坦克链中间的所有盖板。
a. 请依次将一字形螺丝刀前端插入电缆坦克链盖板两侧的小孔后略微抬高盖板。
b. 请用手拆除盖板。
c. 请用同样的方法拆除所有剩余盖板。
6. 请用干净的布头擦去平型电缆上的污垢。
7. 请用油刷按规定量为整个 Y 轴平型电缆涂上润滑油。
备注 )禁止在距离平型电缆固定支架 50mm 以内区域内涂抹润滑油。
8. 请用手盖好 Y 轴电缆坦克链的所有盖板。
9. 加完润滑油后，请确认元件相机表面、吸嘴置放台、搬运轨道、Y 轴线性标尺、共面性
传感器 ( 非标配 ) 表面和共面性传感器线性标尺等是否粘有润滑油。如果沾有润滑油则
请用干净且无线脚的干布头擦去。
注意 )· 线性标尺附着润滑油时，在 Y 轴动作时有时会发生错误。
· 擦拭时请不要用力过猛以免损伤相关组件。
10.请在机器上安装 MFU-65。（详细请参照 「4.2 安装 / 拆除 MFU-65」。）
30MEC-0469
0(&6
ᬃᶊ
⬉㓚ഺܟ䫒
⬉㓚
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 143
5.7.3 对 LCR 检测单元的 GUIDE PIN 的加油
1. 请从机器上拆除元件供应单元后，打开正面门。
2. 请将设置在废料带输送槽边上的 LCR 检测单元用的手动阀 (1) 转到 「Close」，关闭气
源。
3. 请拆除测定部的上面盖板。
4. 请一边手动前后移动挡板 (2)，一边用清洁的棉棒擦去 GUIDE PIN(3) 上的污垢。
5. 请将润滑油 （SUMITEC FG901）涂抹在 Smart Pen 的笔头上。

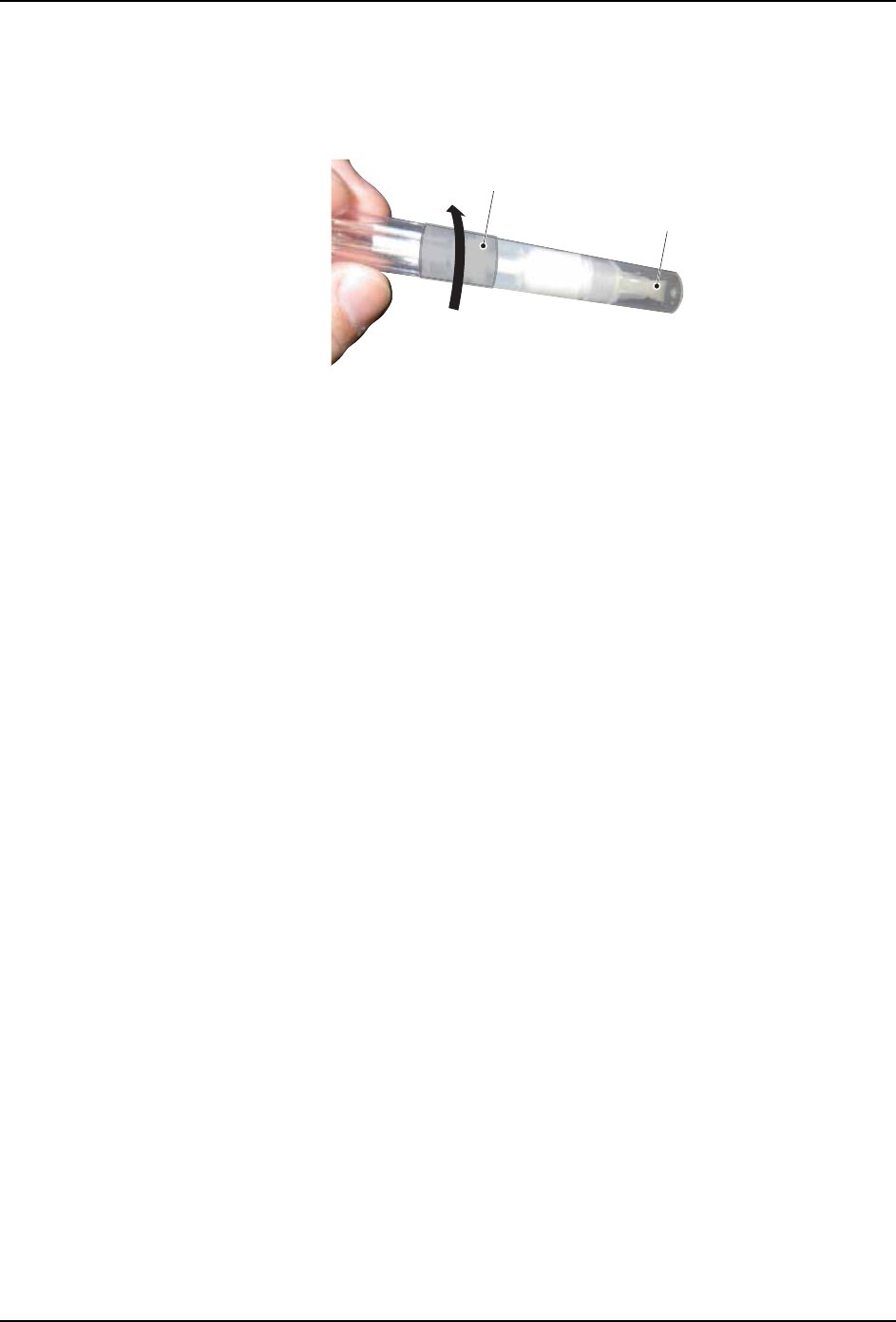

•请将 Smart Pen 的转动部 (a) 反时针方向旋转 1 周。约 0.05g 的润滑油笔头 (b)
吐出。
润滑油 加油处
SUMITEC FG901( 住矿润滑剂 ) GUIDE PIN
30NST-0264
(1)
30NST-0258
(2)
(3)
(3)
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
144 AIMEX IIS 机械手册
•请不要逆转 Smart Pen 的转动部。可能损坏 Smart Pen。
•请进行试涂，将润滑油涂抹在 Smart Pen 上。
•请避免高温、并保存在没有直射阳光的室内环境。
6. 请使用 Smart Pen 将润滑油均等地涂抹在 GUIDE PIN 上。
7. 请前后移动挡板，使润滑油被循环。
8. 请使用干净的抹布擦拭溢出的润滑油。
备注 ) 润滑油显示清楚可见的白色状态时，变为滑动阻力。请使用干净的抹布擦拭润滑油。
9. 请安装测定部的上面盖板。（紧固转矩 0.19Nm）
10.请将 LCR 检测单元用的手动阀转到 「Open」，打开气源。
11.请将机器返回到原来的状态。
12.请实行 LCR 检测仪补正。详细内容 " 5.11.16 LCR 检测仪补正 " 请参照。
30NST-0254
(a)
(b)
UeD08VDL
UeD08VDL
