MEC-AIMEX2S-011S0 6. 更换消耗品 AIMEX IIS 机械手册 277 一点点拔管接头。 3. 请拆除气缸。 a. 在拆除气缸之前，请用油性 笔在套口和气缸上画好标记。 b. 请用戴有手套的手向上转风扇。 请务必戴上手套。 UeD08VDL UeD08VDL Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG Downloaded at 2018/05/…
6. 更换消耗品 MEC-AIMEX2S-011S0
276 AIMEX IIS 机械手册
12.为了避免拆掉的线头碰到机器其他部位，请用绝缘胶带捆好线头。
13.请握住把手后将真空泵从机器内拉出。
拆解真空泵

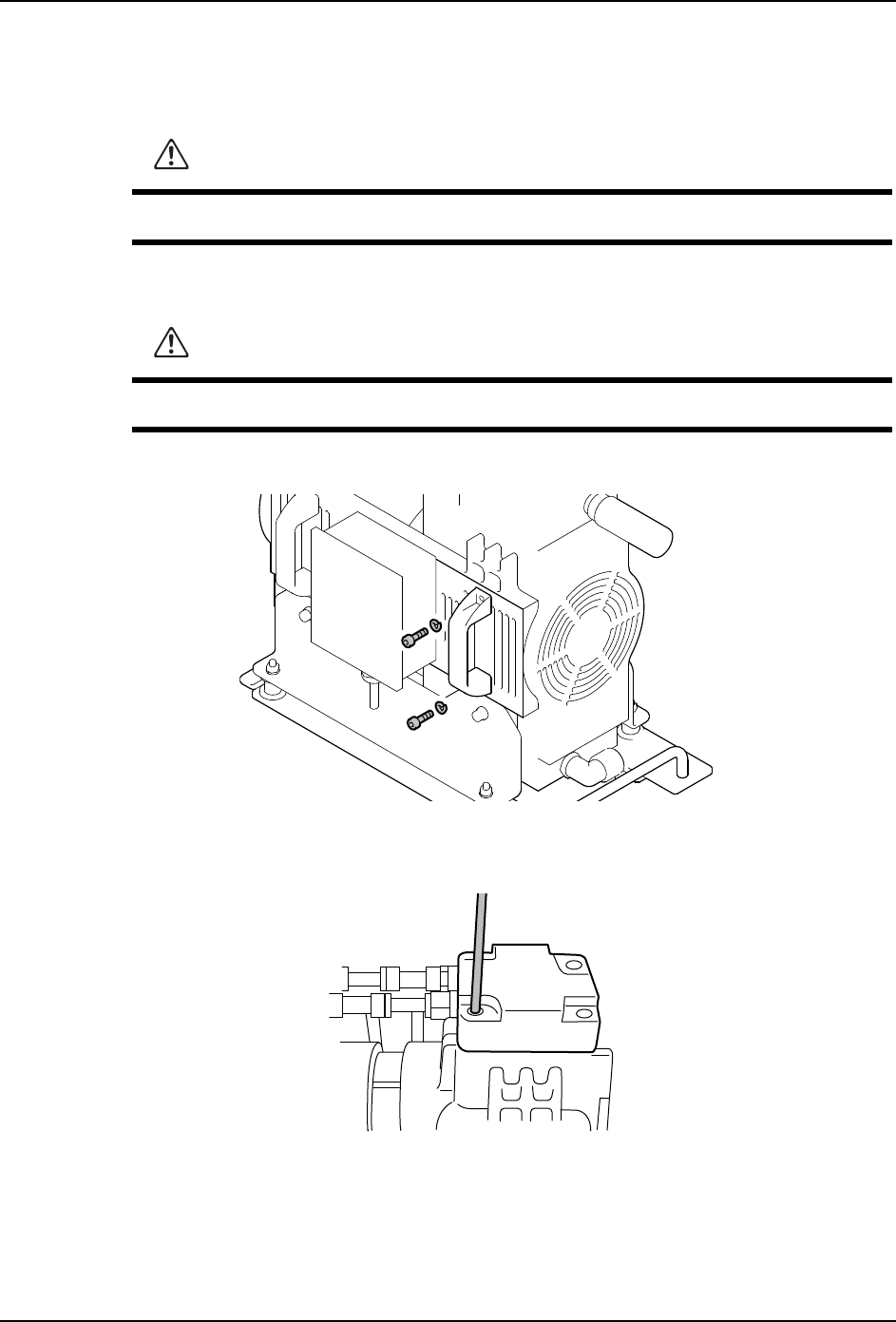

1. 请先用六角扳手拆除固定把手的内六角螺栓 （M6xL16），然后拿掉把手和盖板。
2. 请拆除顶盖。
a. 请用六角扳手拆除 4 根固定顶盖的内六角螺栓 （M6xL30）。
b. 请按图用双手往身体一侧拉管接头并拔掉连接管，然后拿掉顶盖。请左右手交替着
警告
该作业不得少于 2 人。请不要采用很勉强的姿势上抬真空泵以免腰部受伤。
警告
作业时请配戴防尘口罩和手套。以免漂浮在空气中的细微磨损粉尘伴随呼吸进入体内。
30MEC-0503-a
9.31 Nm
NXTBAS153-b
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 277
一点点拔管接头。
3. 请拆除气缸。
a. 在拆除气缸之前，请用油性笔在套口和气缸上画好标记。
b. 请用戴有手套的手向上转风扇。请务必戴上手套。
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
278 AIMEX IIS 机械手册
c. 请向上拔出气缸。
4. 请拆除压板和垫板。
a. 请对准套口上的标记位置，在压板上也画上标记。
b. 请拆除 4 根固定压板的埋头小螺丝 （M5xL12）。这时请务必用戴有手套的手稳住需
拧松螺丝处的连杆。
c. 请拿掉压板。
NXTBAS159-Sa
ুᶵ
3.3 Nm
