6. 更换消耗品 MEC-AIMEX2S-011S0 278 AIMEX IIS 机械手册 c. 请向上拔出气缸。 4. 请拆除压板和垫板。 a. 请对准套口上的标记位置，在压板 上也画上标记。 b. 请拆除 4 根固定压板的埋头小螺丝 （M5x L12） 。这时请务必用戴有手套的手稳住需 拧松螺丝处的连杆。 c. 请拿掉压板。 NXTBAS159-Sa ুᶵ 3.3 Nm UeD08VDL UeD08VDL Downloaded at…

100%1 / 413
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 277

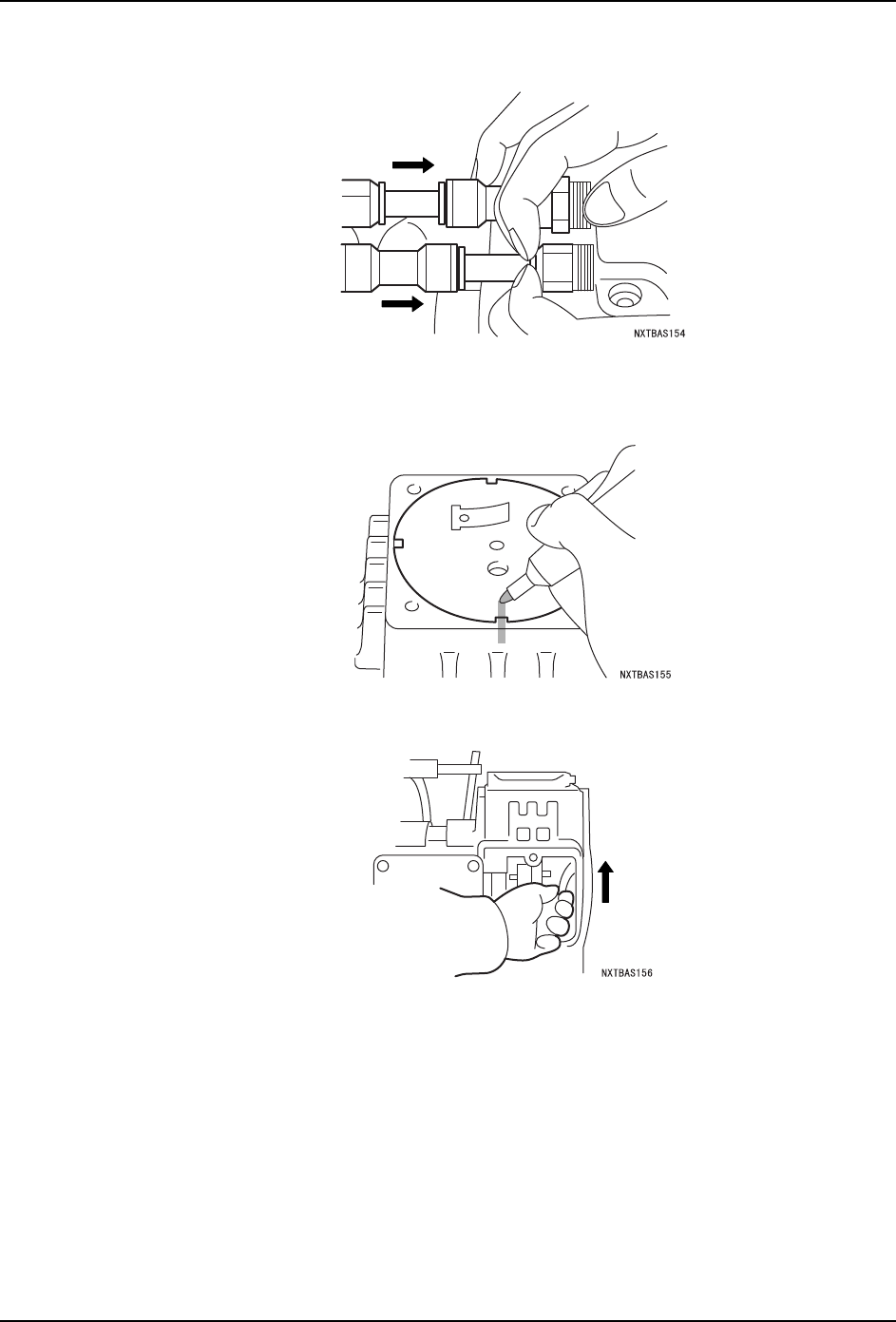

一点点拔管接头。
3. 请拆除气缸。
a. 在拆除气缸之前，请用油性笔在套口和气缸上画好标记。
b. 请用戴有手套的手向上转风扇。请务必戴上手套。
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
6. 更换消耗品 MEC-AIMEX2S-011S0
278 AIMEX IIS 机械手册
c. 请向上拔出气缸。
4. 请拆除压板和垫板。
a. 请对准套口上的标记位置，在压板上也画上标记。
b. 请拆除 4 根固定压板的埋头小螺丝 （M5xL12）。这时请务必用戴有手套的手稳住需
拧松螺丝处的连杆。
c. 请拿掉压板。
NXTBAS159-Sa
ুᶵ
3.3 Nm
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 6. 更换消耗品
AIMEX IIS 机械手册 279
d. 请拿掉压板上的碰撞防止吸气阀橡胶垫。
e. 请拿掉衬板。
f. 请用擦拭纸蘸取工业乙醇酒精擦掉压板上的油脂。
5. 请拆分气缸。
1;7%$66D
य़ᵓ
⺄ᩲ䰆ℶ਌⇨䯔‵㛊ൿ
