5. 保养 MEC-AIMEX2S-011S0 212 AIMEX IIS 机械手册 < 过滤器的更换方法 > φ2.5 以下尺寸和 φ3.7 以上尺寸吸嘴的过滤器更换方法不同。 请根据吸嘴尺寸选择合适的 作业方法。 备注 )无论是带橡胶的吸嘴还是 MELF 吸嘴，过滤器的更换方法都一样。 φ2.5 以下的吸嘴过滤器的更换方法 1. 请用过滤 器拆卸治具 (PM 0GLZ**) 从吸 嘴尾部取出过滤器。 2. 请将新过滤器放…

100%1 / 413
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 211
5.11.4 H08M/H08MQ 工作头的吸嘴清洁和过滤器更换
作业时期
需清洁的大致标准：吸取异常、φ2.5 以下吸嘴大致每 2 周 1 次、φ3.7 以上吸嘴大致每 3
周 1 次。如果过滤器污染严重则请换新。
注意 )过滤器的更换时期会因机器周围环境和运行条件的不同而变化
作业方法
1. 请从吸嘴置放台内取出吸嘴。

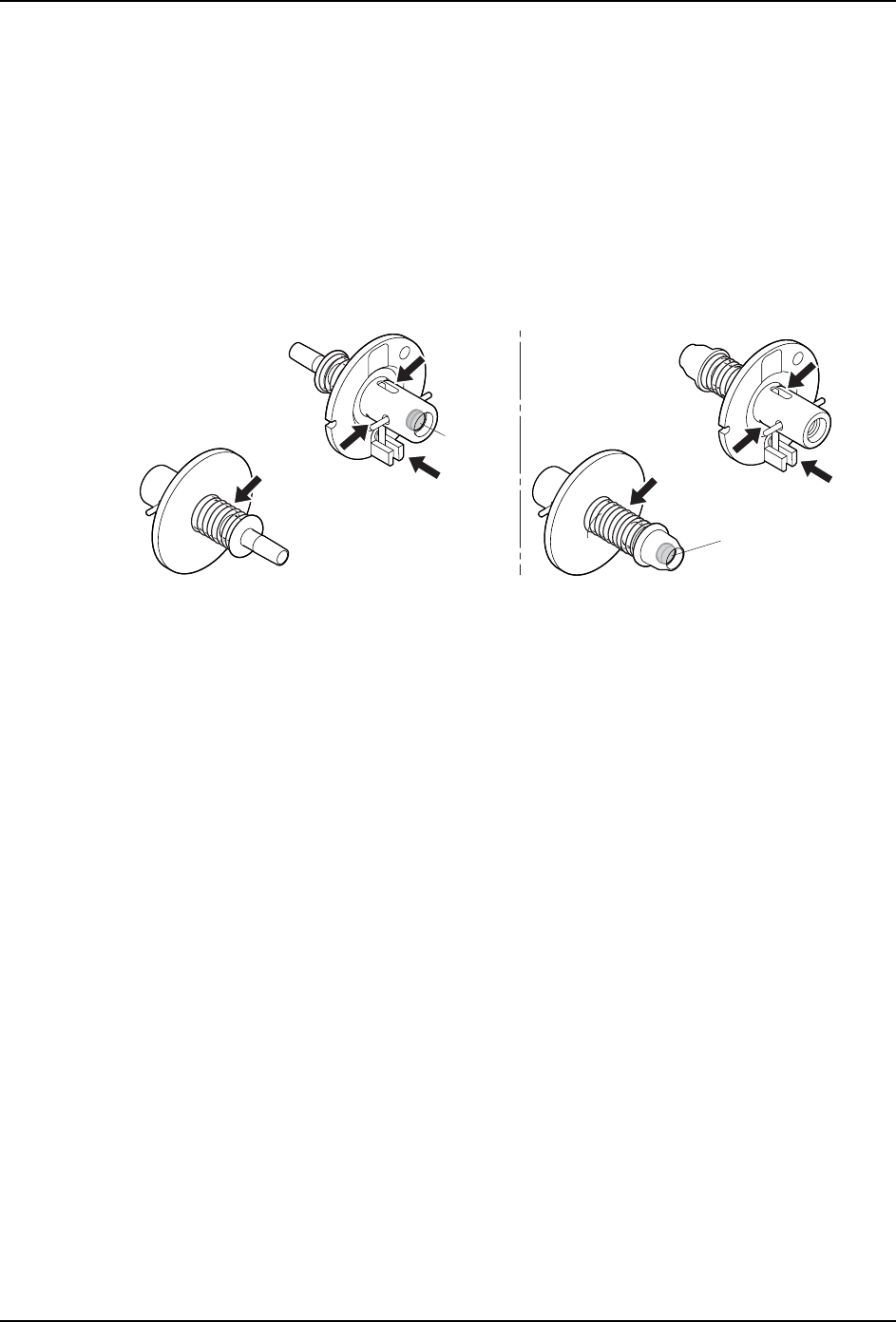

2. 请用气枪喷射的压缩空气除去如图所示的几个位置的灰尘等污垢。
3. 如果是带橡胶的吸嘴，则请用在清洗液 （乙醇酒精、异丙醇酒精）内浸过的布头或棉签
轻轻擦拭橡胶。
备注 )，关于如何清洁带橡胶的吸嘴，请参考 「5.11.3 清洁吸嘴」。
4. 过滤器污染严重时请换新。关于过滤器的拆卸方法请参考后面提到的 「过滤器的更换方
法」。
5. 如果有必要就请用通条清洁吸嘴内部。
备注 )关于用通条清洁吸嘴内部的方法，请参考 「5.11.3 清洁吸嘴」。
6. 如果有必要就请用超声波清洗器清洁吸嘴。
注意 )用超声波清洗器时请事先取出吸嘴内的过滤器。或者为了避免使过滤器浸在清洗液中
请用与清洁带橡胶套吸嘴相同的方法摆放吸嘴。关于超声波清洗器的使用注意事项和
带橡胶套型吸嘴的摆放方法，请参考 「5.11.3 清洁吸嘴」。
7. 请安装新过滤器。关于过滤器的安装方法请参考后面提到的 「过滤器的更换方法」。
注意 )如果是带过滤器型吸嘴，禁止在无过滤器状态下使用。
8. 请用手指推吸嘴头前端确认是否上下活动自如。
注意 )如果是带橡胶的吸嘴，则请不要拿住橡胶部位。
9. 请将吸嘴返还到吸嘴置放台。请在保管吸嘴时，保管在湿度 30％以下的环境。
01NST-1771S
䗽┚ಞ
ᕯ㉝䜞
ሲ″
䗽┚ಞ
ᕯ㉝䜞
ሲ″
㸺ȭԛсⲺ੮౪㸼㸺ȭԛрⲺ੮౪㸼
ሲ䖞
ሲ″
ሲ䖞
ሲ″
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
212 AIMEX IIS 机械手册
< 过滤器的更换方法 >
φ2.5 以下尺寸和 φ3.7 以上尺寸吸嘴的过滤器更换方法不同。请根据吸嘴尺寸选择合适的
作业方法。
备注 )无论是带橡胶的吸嘴还是 MELF 吸嘴，过滤器的更换方法都一样。
φ2.5 以下的吸嘴过滤器的更换方法
1. 请用过滤器拆卸治具 (PM0GLZ**) 从吸嘴尾部取出过滤器。
2. 请将新过滤器放入吸嘴尾部入口处。
3. 请用过滤器安装治具 (AB164**) 头 -[φ3.7,φ5,φ5G] 将过滤器推入吸嘴内的指定位
置。
01NST-1772
01NST-1773
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
㧼㨞㨑ޓ㧿㨑
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 213

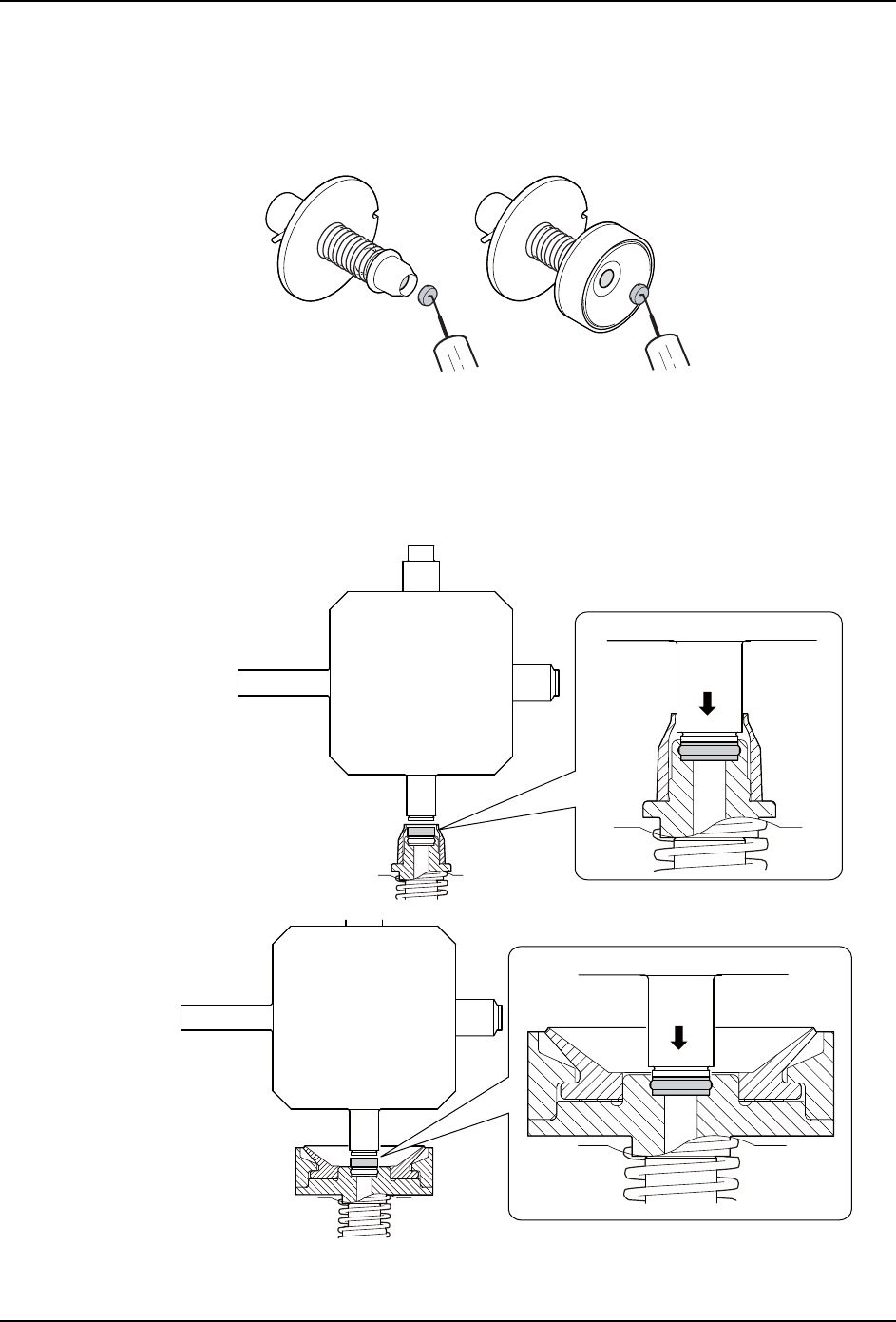

φ3.7 以上的吸嘴过滤器的更换方法
备注 )插图中的吸嘴的尺寸为 φ3.7 和 φ15.0G。虽然吸嘴前端的形状会因吸嘴尺寸的不同以
及有无橡胶而发生变化，但是过滤器的更换方法都相同。
1. 请用过滤器拆卸治具 (PM0GLZ**) 从吸嘴头前端取出过滤器。
2. 请将新过滤器放入吸嘴头前端。
3. 请用和过滤器相匹配的安装治具 (AB164**) 头将过滤器推到规定位置。
备注 )安装治具头的使用情况如下； φ7.0，φ10.0，φ7G，φ10.0G 吸嘴使用 [φ7 ～ ,φ7G
～ ] 安装头，φ3.7G 吸嘴使用 [φ3.7G] 安装头，其他吸嘴使用 [φ3.7,φ5,φ5G] 安
装头。
01NST-1774
Ǿ
Ǿ)
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ)
01NST-1775
Ǿ㧣㨪㧘
Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠
Ǿ
