7. 更换部件 MEC-AIMEX2S-011S0 324 AIMEX IIS 机械手册 3. 请拆除 2 根固定风扇的螺丝。 4. 请拔掉插头后拿掉风扇。 5. 请将风扇换新。 6. 请按照与拆除时相反的顺序将风 扇装回原位。 7.10.3 基座风扇 备注 )以下说明内容为拆除位于 Side 1 这一侧的风扇的方法。如果是 Side 2 也同理。 1. 请拆除位 于 Side1 这一侧的 MFU-65。 （ 详细内容请参考 「4.2 …
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 323

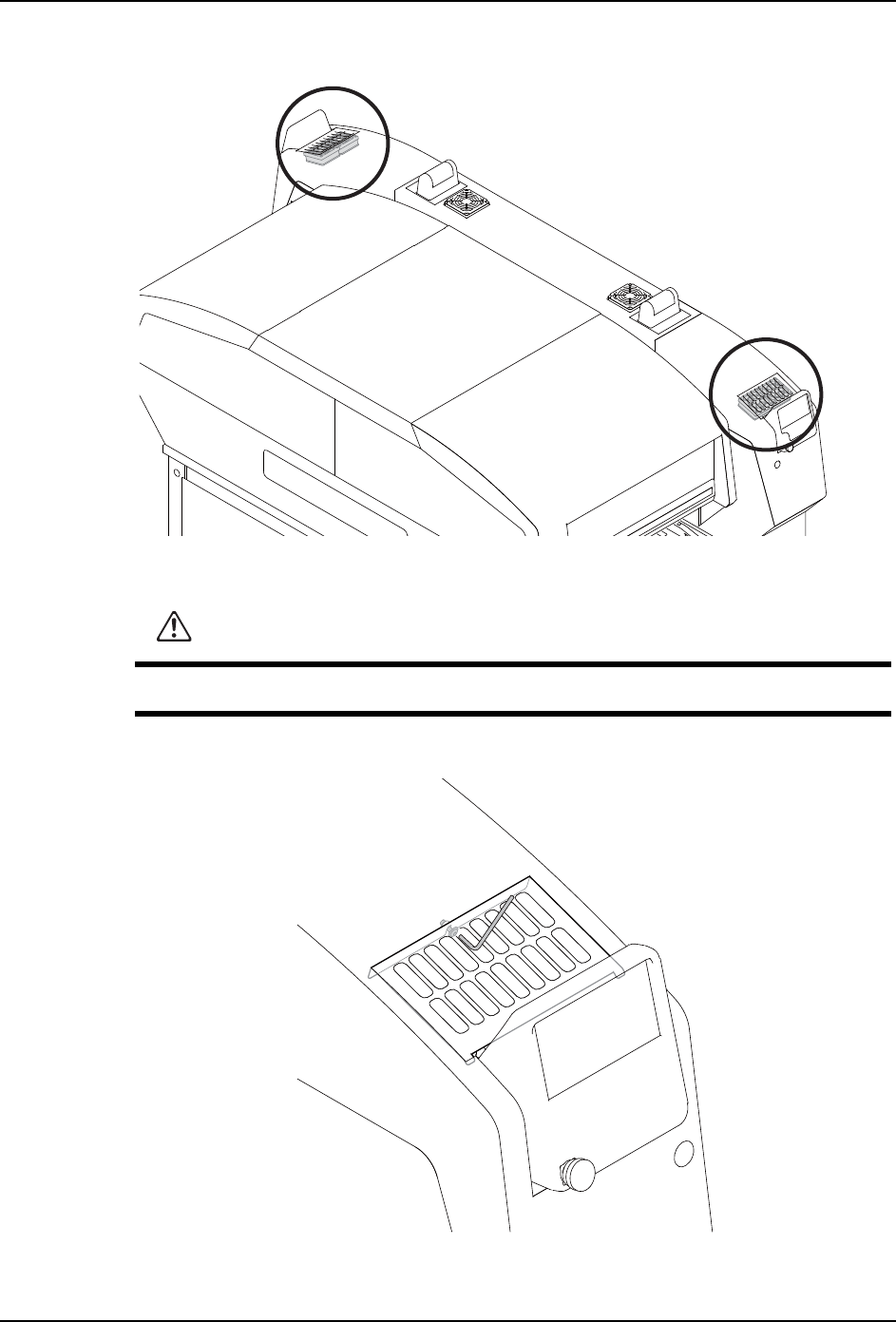

7.10.2 操作面板后侧的风扇
1. 请关闭主电源开关，切断机器电源。
2. 请拆除螺丝后向上拉出风扇盖。
30MEC-0523
警告
更换之前请务必切断机器电源。
30MEC-0524
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
7. 更换部件 MEC-AIMEX2S-011S0
324 AIMEX IIS 机械手册

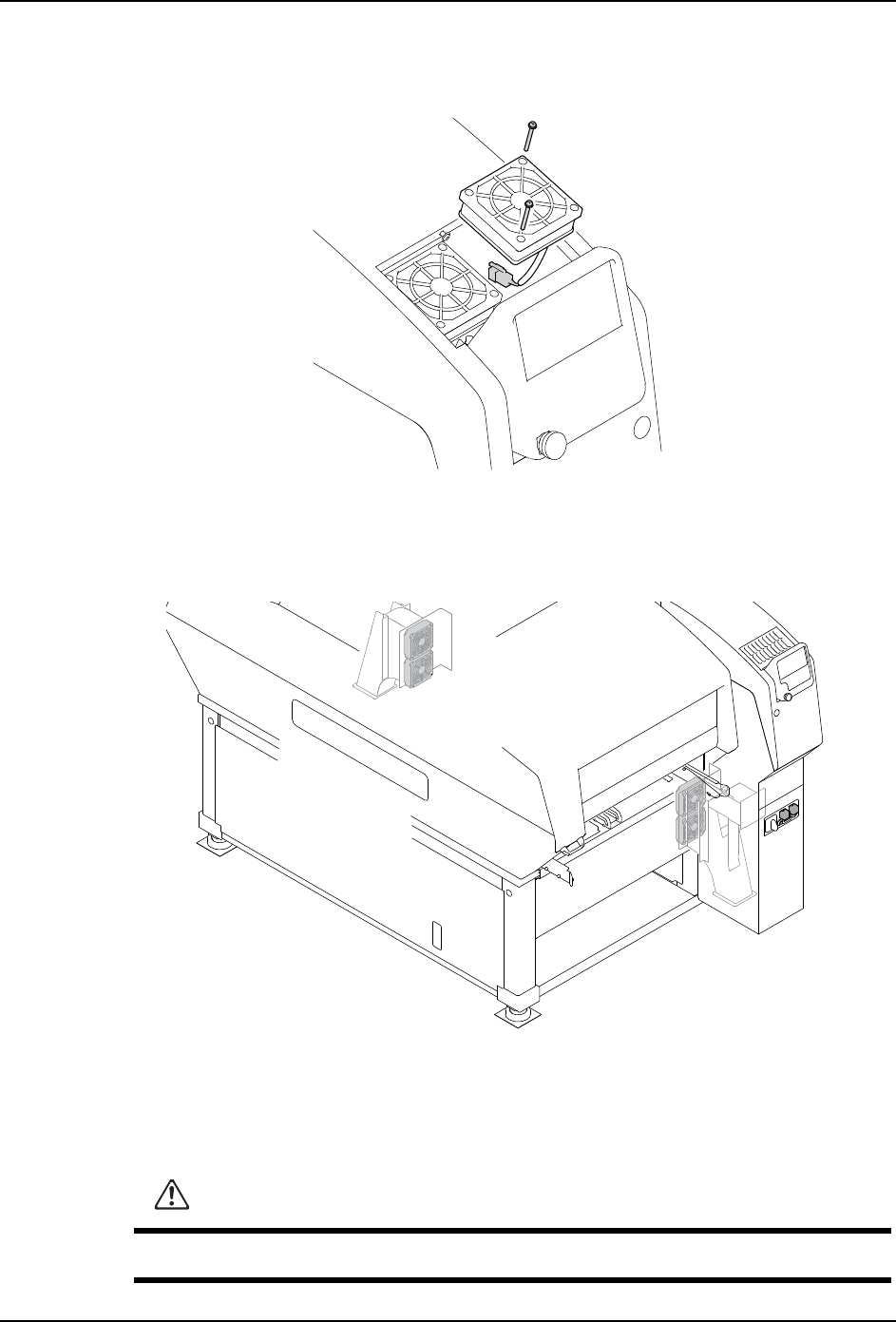

3. 请拆除 2 根固定风扇的螺丝。
4. 请拔掉插头后拿掉风扇。
5. 请将风扇换新。
6. 请按照与拆除时相反的顺序将风扇装回原位。
7.10.3 基座风扇
备注 )以下说明内容为拆除位于 Side 1 这一侧的风扇的方法。如果是 Side 2 也同理。
1. 请拆除位于 Side1 这一侧的 MFU-65。（详细内容请参考 「4.2 安装 / 拆除 MFU-65」）。
2. 请关闭主电源，切断机器电源。
30MEC-0525-a
1.65 Nm
30MEC-0527
警告
更换之前请务必切断机器电源。
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 7. 更换部件
AIMEX IIS 机械手册 325

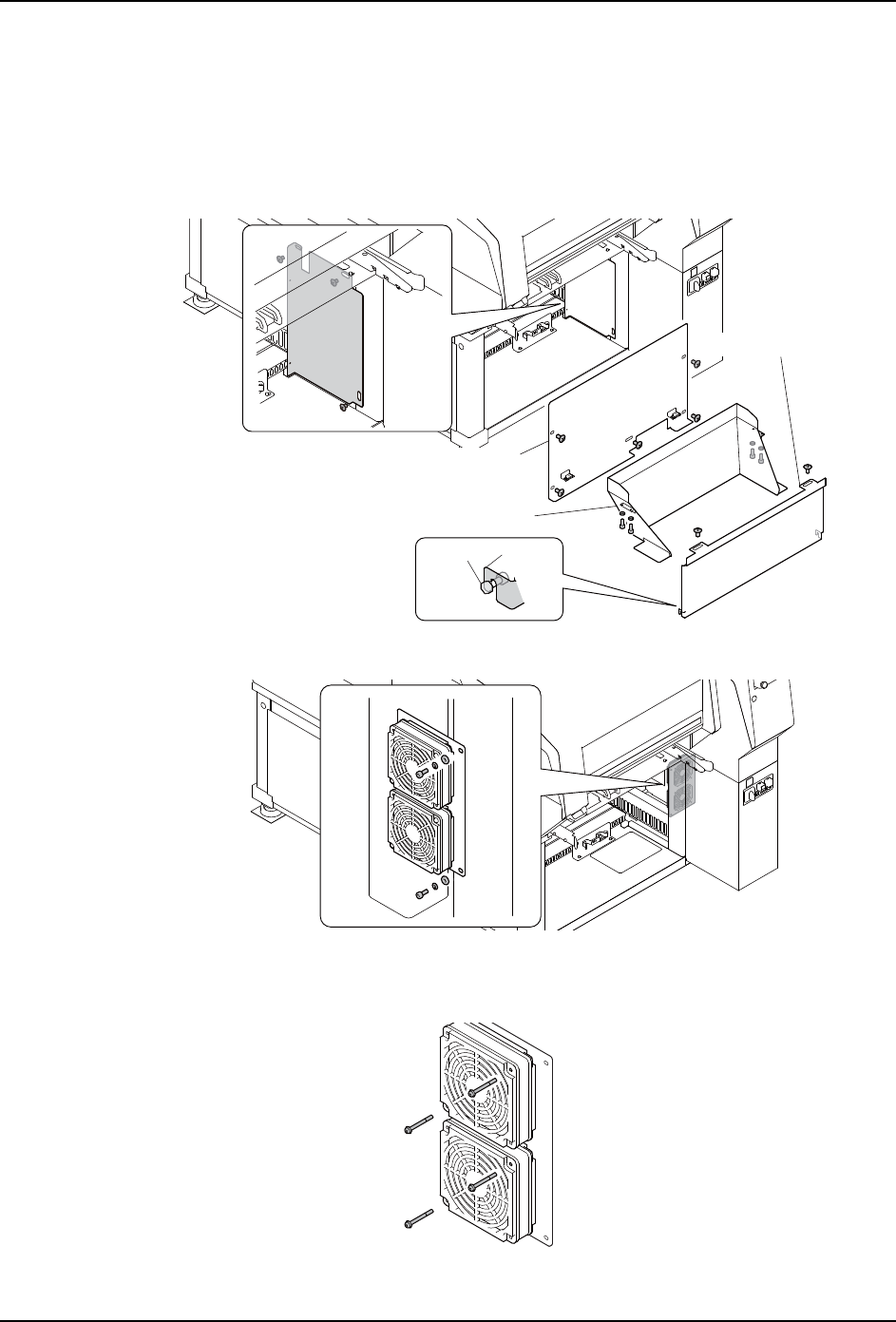

3. 请拆除 2 根螺栓后拿掉料站盖板 （下）。由于盖板下方的挂钩挂在螺栓上，所以请一边
向前倾斜一边拿掉盖板。
4. 请拆除 4 根螺栓后拿掉废料带导槽。
5. 请拆除 5 根螺丝后拿掉导槽衬板。
6. 请拆除 3 根螺丝后拿掉位于基座内的右侧盖板。
7. 风扇安装在基座内。请拆除 2 根螺栓后掀开风扇组件。
8. 请拔掉 2 个风扇插头后拿掉风扇组件。
9. 请拆除固定风扇的螺丝 （一个风扇带 2 根螺丝）后从固定板上拿掉风扇。
10.请按照和拆除时相反的顺序将风扇装回原位。
㷰ṉ ᤸ䫟
0(&6D
ሲ″㺢ᶵ
ᯏㄏⴌᶵсε
ᓕᯏᑜሲ″
3.3 Nm
1.96 Nm
1.65 Nm
1.96 Nm
30MEC-0528
30MEC-0529-a
1.65 Nm
