5.6.6 清洁贴装工作头升降杆

〈H08M/H08MQ/H12HS/H12HSQ/V12 型工作头〉

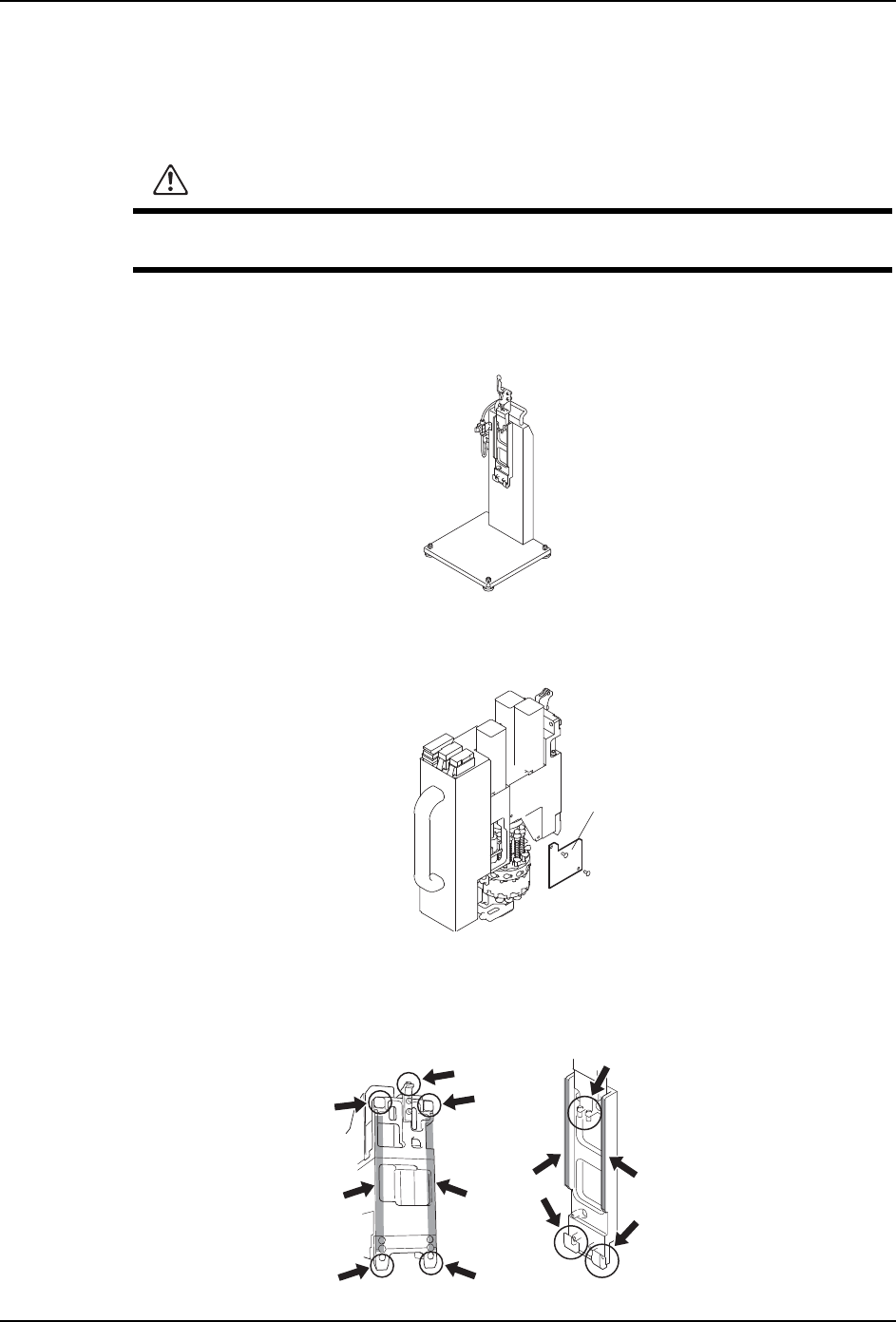

清洁升降杆时需要使用工作头清洁器（QK00C**）。

注意 )如果由于没有定期清洁升降杆而造成灰尘大量堆积，则可能无法获得充分的清洁效

果。因此请按规定周期定期清洁升降杆。

1. 请将供应外部空气的输气管连到工作头清洁器（QK00C**）上。

2. 请拆除贴装工作头。( 关于详细内容请参考「4.1 拆除 / 安装贴装工作头」）

3. 请拆除贴装工作头的侧盖板。如果是 V12、H08M、H08MQ 型工作头则无需拆除侧盖板。

4. 请确认贴装工作头和清洁器支架是否干净。如果沾有异物时请用布头擦去。

注意

工作头清洁器专门用于清洁 H04(S)、H08、H12(S)、H12HS、V12、H08M 型工作头。禁

止用于清洁其他工作头，以免损伤工作头。

01MEC-0523

0(&6D

ⴌᶵ

++6ᐛ֒ཪ

0.69 Nm

਌ఈ༈ջⱘᅝ㺙䚼䌈㺙Ꮉ԰༈ⱘ།㋻䚼

01MEC-0526S

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

5. 保养 MEC-AIMEX2S-011S0

128 AIMEX IIS 机械手册

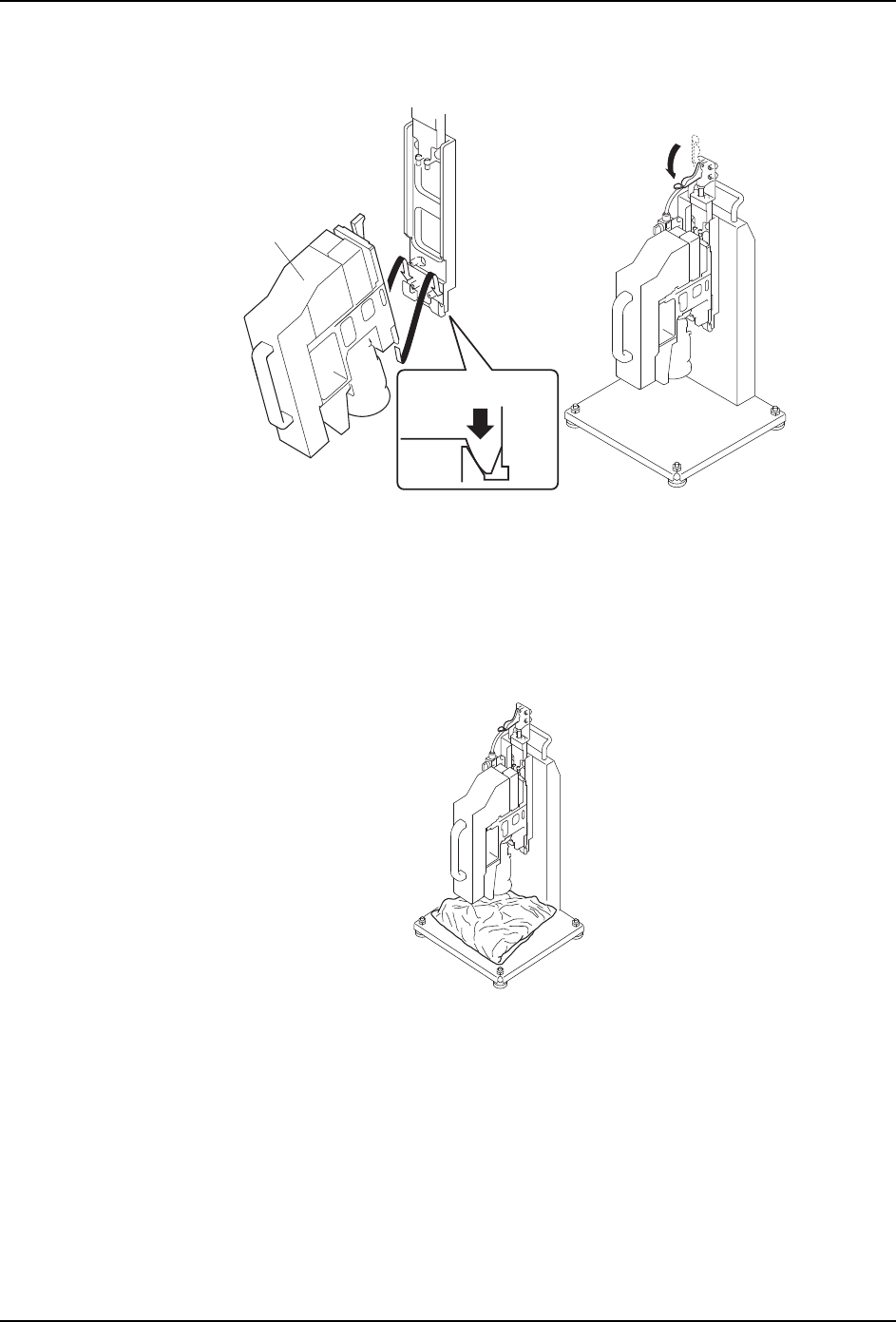

5. 请先拿住贴装工作头的把手，然后将工作头的夹紧部位挂在支架上 , 最后向前扳倒拉杆
