MEC-AIMEX2S-011S0 7. 更换部件 AIMEX IIS 机械手册 319 7.9 更换远程控制 I/O 电路板远程控制 I/O 电路板的安装位置如下图所示。 7.9.1 更换方法 30MEC-0519 警告刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线圈部分（请离开 400mm 以上进行操作）。有可能因为磁力造成心…

7. 更换部件 MEC-AIMEX2S-011S0

318 AIMEX IIS 机械手册

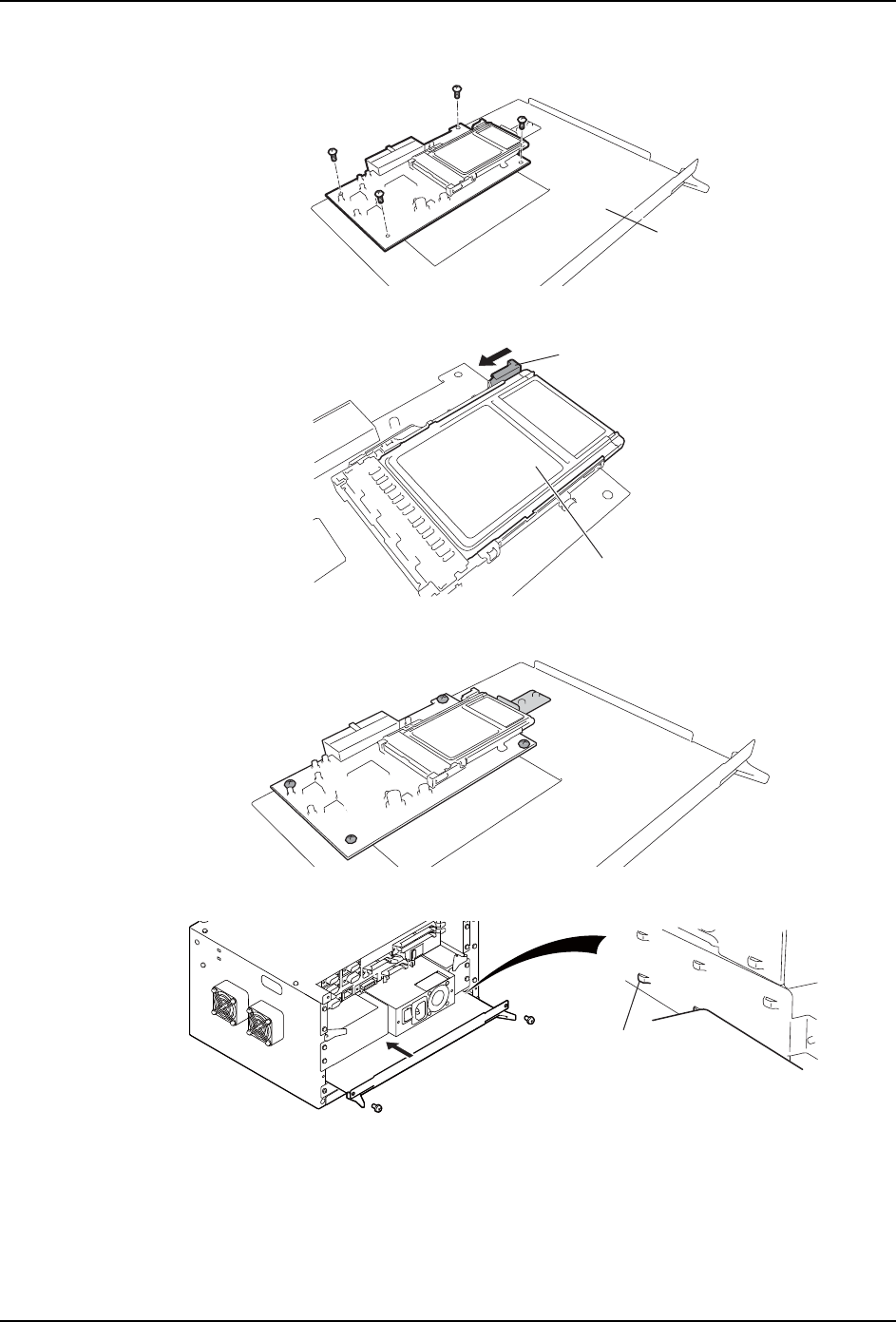

3. 请先拆除 4 根固定内存卡电路板的螺丝，然后将电路板从托板上拿走。

4. 请先扳动锁扣再拔出旧内存卡，然后插入新内存卡。

5. 请先将内存卡电路板安装在托板上，然后将内存卡挡板对准内存卡并用螺丝固定。

6. 请先将内存卡电路板沿着导轨插入 CPU 箱内，然后再用螺丝固定。

7.8.5 更换完毕后的作业

1. 请按照与拆除时相反的顺序将 CPU 箱装回机器。

2. 请接通电源后确认机器是否正常启动。

3. 如果更换了 CPU 电路板，则请执行「7.7.4 更换完毕后的各种设定」章节中的作业 a 和

作业 b。另外，如果更换了内存卡电路板上的内存卡，则请执行作业 a。

01MEC-0618S

ᢎᶵ

᠟ᶘ

01MEC-0619S

ᄬټव

30MEC-0791

0.49 Nm

01MEC-1088-Sa

ሲᆊ

0.69 Nm

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

MEC-AIMEX2S-011S0 7. 更换部件

AIMEX IIS 机械手册 319

7.9 更换远程控制 I/O 电路板

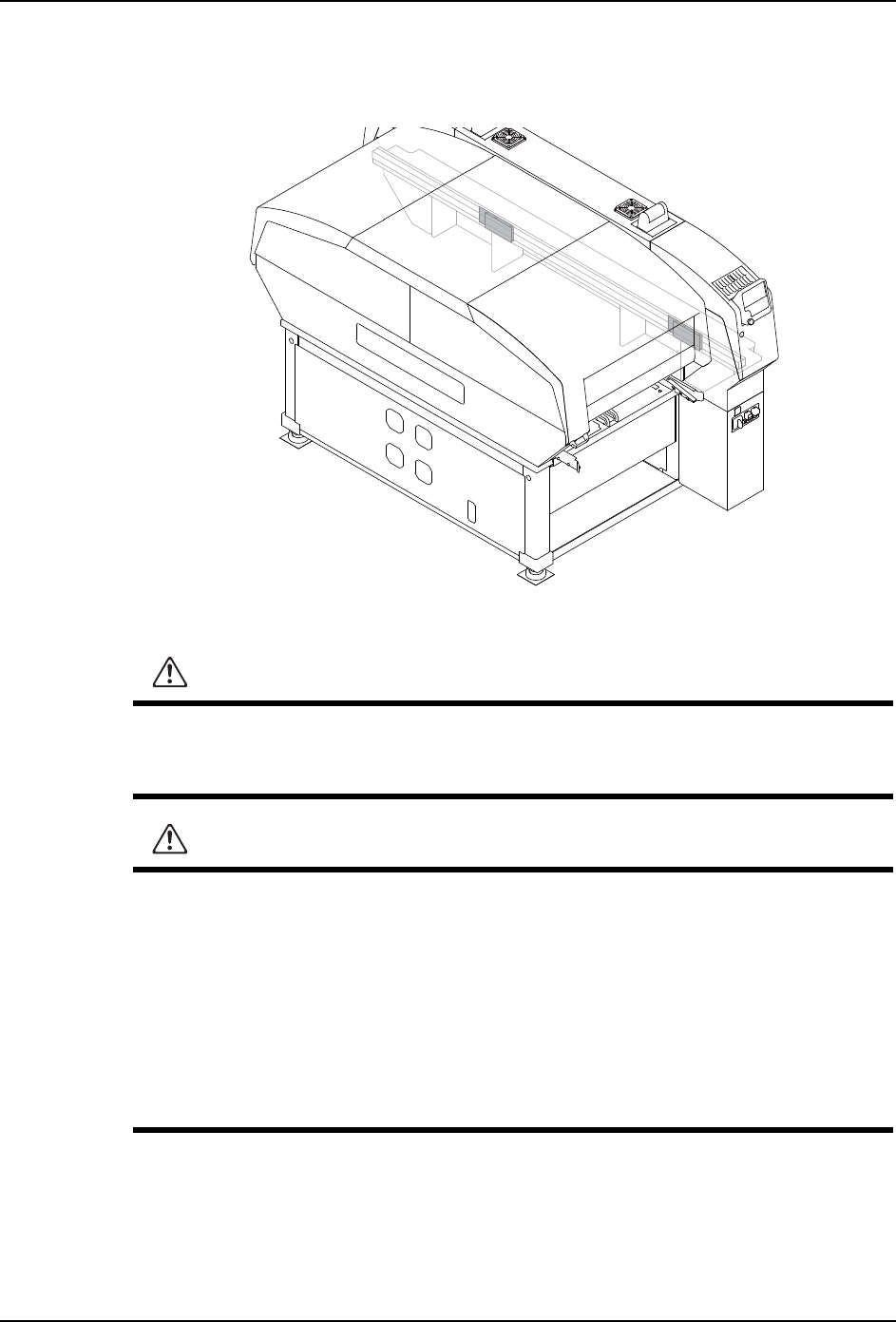

远程控制 I/O 电路板的安装位置如下图所示。

7.9.1 更换方法

30MEC-0519

警告

刚停止运转时，请不要直接触摸 Y 轴线性马达。以免高温灼伤。

线性马达有着强有力的磁力。使用心藏起搏器的用户，请不要接近线性马达的轴或者线

圈部分（请离开 400mm 以上进行操作）。有可能因为磁力造成心藏起搏器的误动。

注意

用手移动 XY 机械手时，请抓住用于移动 XY 轴的把手。如果抓住贴装工作头、定位相机

导线支架等其他地方，则可能对贴装精度造成影响或损伤导轨。

移动双机械手模组的 XY 机械手时，请不要使两个贴装工作头相互碰撞。

在距离 Y 轴线性马达 55mm 以内区域内作业时，请使用非磁性工具而不是金属工具。

请确保磁卡、手表、精密仪器等和 Y 轴线性马达保持 55mm 以上的距离。以免因磁场而

发生故障。

更换工作头和维修保养时，请防止其他物品撞到线性标尺而损伤线性标尺。因线性标尺

带伤痕而出错并导致无法生产时请及时更换。

UeD08VDL

Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG

7. 更换部件 MEC-AIMEX2S-011S0

320 AIMEX IIS 机械手册

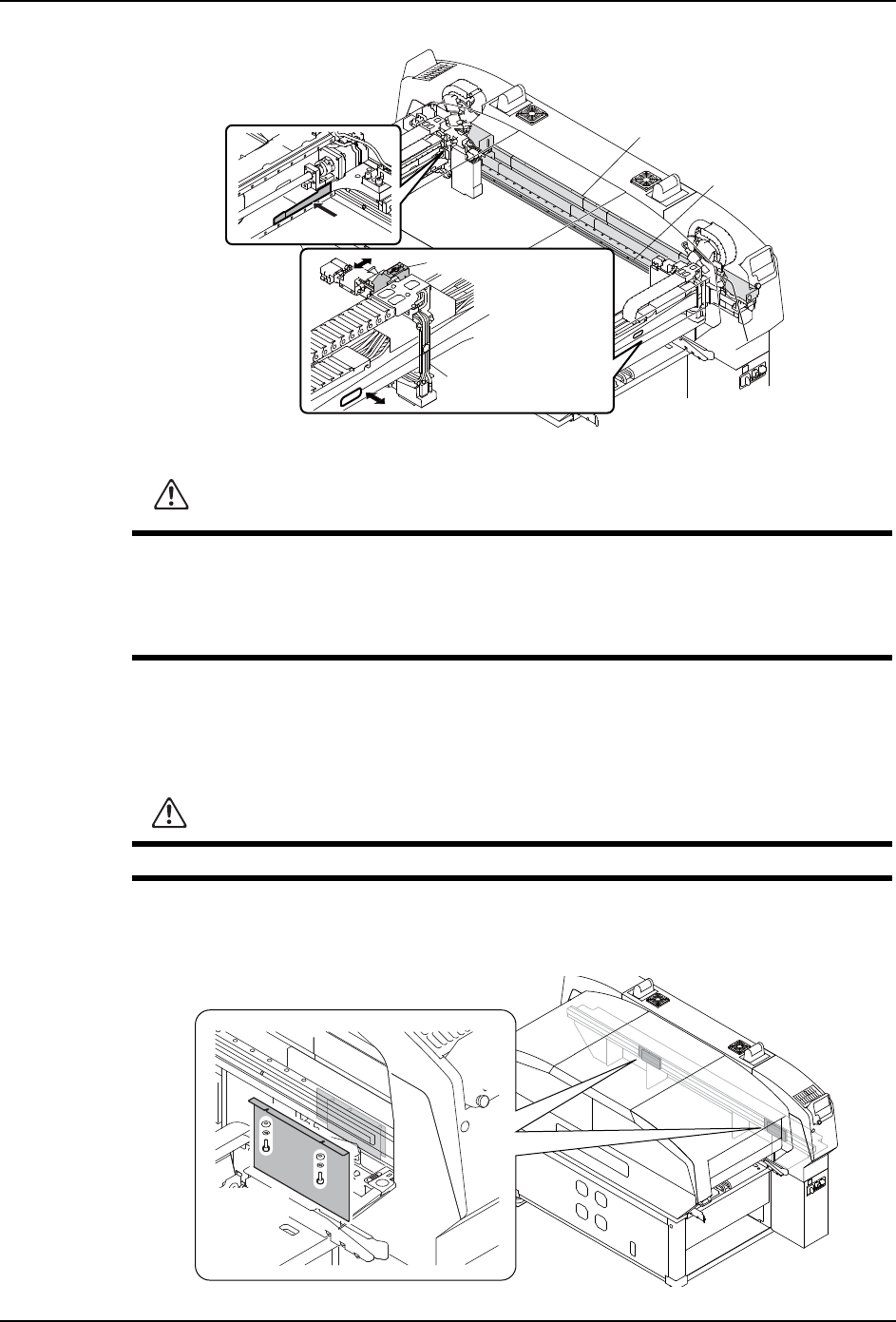

1. 请拆除需要更换 I/O 电路板这一侧的 MFU-65, 并打开正面门。（详细内容请参考「4.2

安装 / 拆除 MFU-65」）

2. 请关闭主电源开关，切断机器电源。

3. 请等线性马达降到常温后再进行作业。

4. 请拆除 2 根螺丝后拿掉远程控制 I/O 电路板的前盖板。

30MEC-0443Sa

㓵ᙝ傢䗴

㓵ᙝḽተ

⭞ӄ〱ࣞ;䖪Ⲻᣀᢁ

ᇐփ⴮ᵰ

㓵ᶕ᭥ᷬ

⭞ӄ〱ࣞ

<䖪Ⲻᣀᢁ

注意

请捏住插头再拔导线，不要直接拉导线。

安装插头之前请先确认插头名称是否准确无误。

如果作业时携带静电，则有可能破坏电路板上的电子元件。

警告

更换之前请务必切断机器电源。

30MEC-0496-a

1.96 Nm
