MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 221
检查 · 调整方法
1. 请准备张力计。
2. 请从机器上拆除 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
3. 请关闭主电源开关并打开正面门。
4. 请测定皮带中央张力并确认测定值是否在允许范围内。
5. 当测定值超出允许范围时，请按照以下要领将张力值调节到规定范围内。

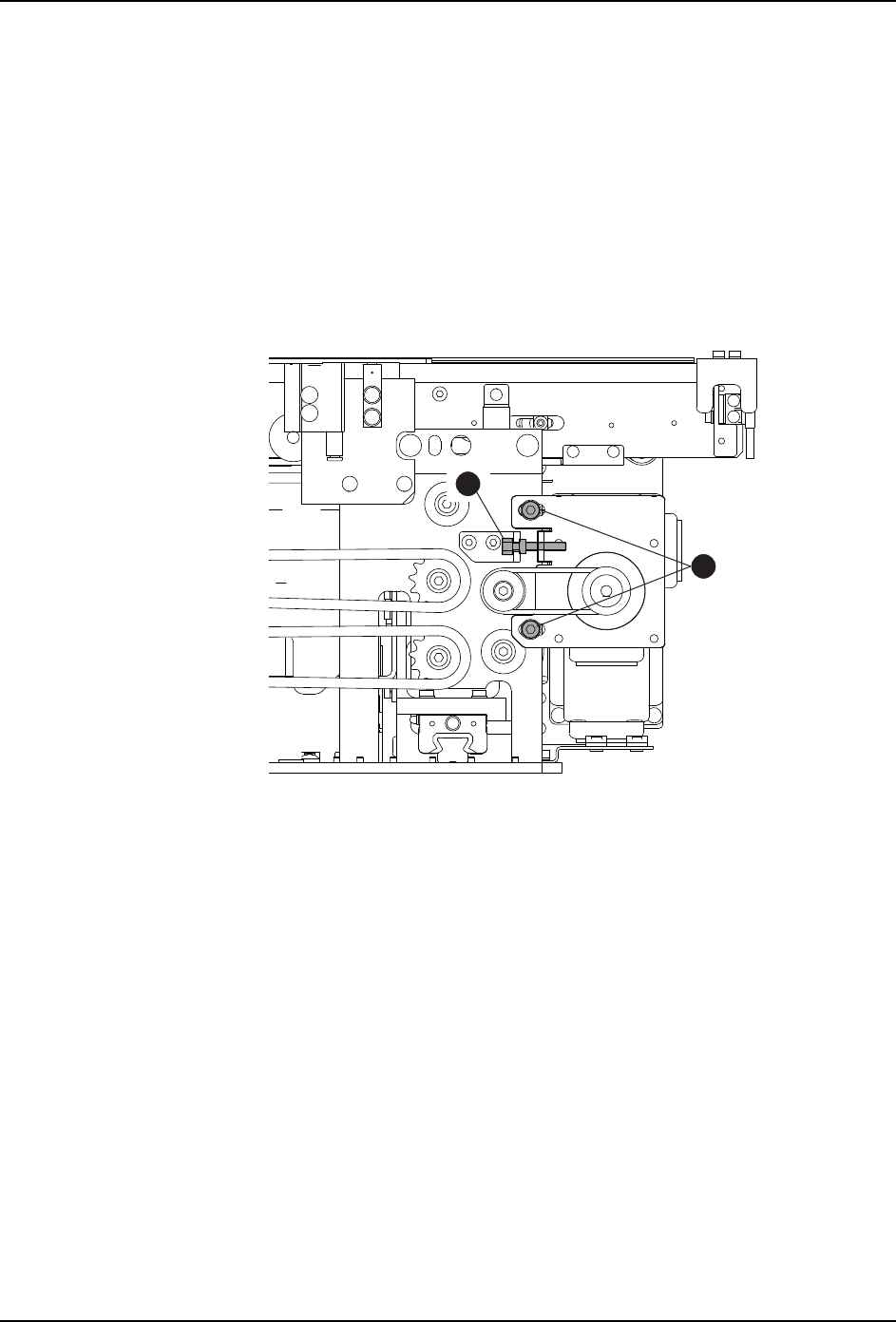

a. 请拧松马达的固定螺栓 （1）。
b. 请转动调节螺栓 (2) 并将皮带张力值调到规定值。
c. 请拧紧马达的固定螺栓。( 螺栓的紧固扭矩 :7.84 Nm)
d. 请拧紧调节螺栓处的紧固螺母。
e. 请再次测定皮带张力并确认张力值是否在允许范围内。
01MEC-0763
2
1
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
5. 保养 MEC-AIMEX2S-011S0
222 AIMEX IIS 机械手册
5.11.14 清洁料站基座单元废料带处理组件处的切刀
当切刀出现动作异常报警时，请按以下步骤清洁切刀。
1. 请从机器上拆下 MFU-65。（关于详细内容请参考 「4.2 安装 / 拆除 MFU-65」）
2. 请关闭主电源开关，切断机器电源。

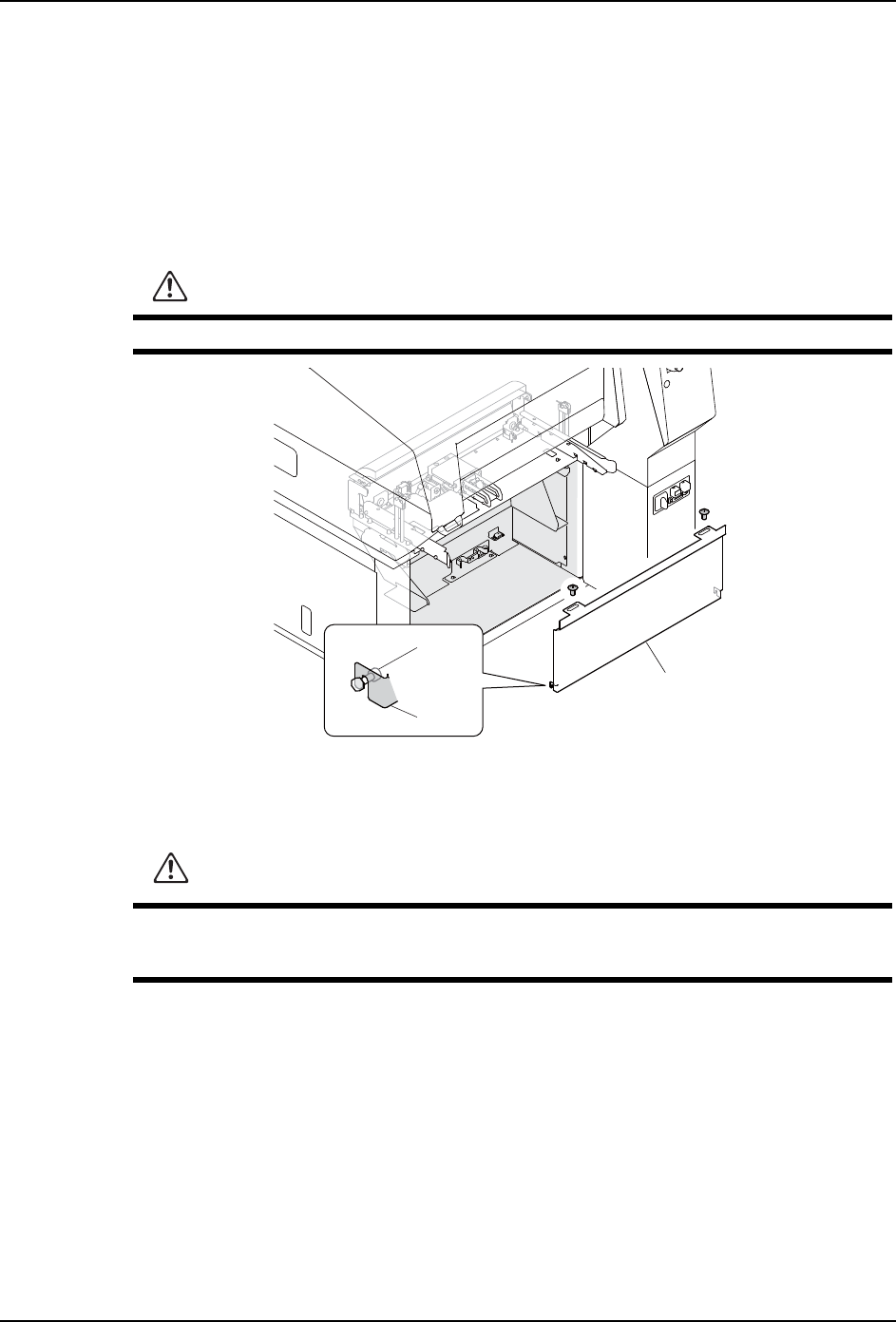

3. 请拆除 2 根螺丝后拿掉料站盖板 （下）。由于盖板下方的挂钩挂在螺栓上，所以请一边
向前倾斜一边拿掉盖板。

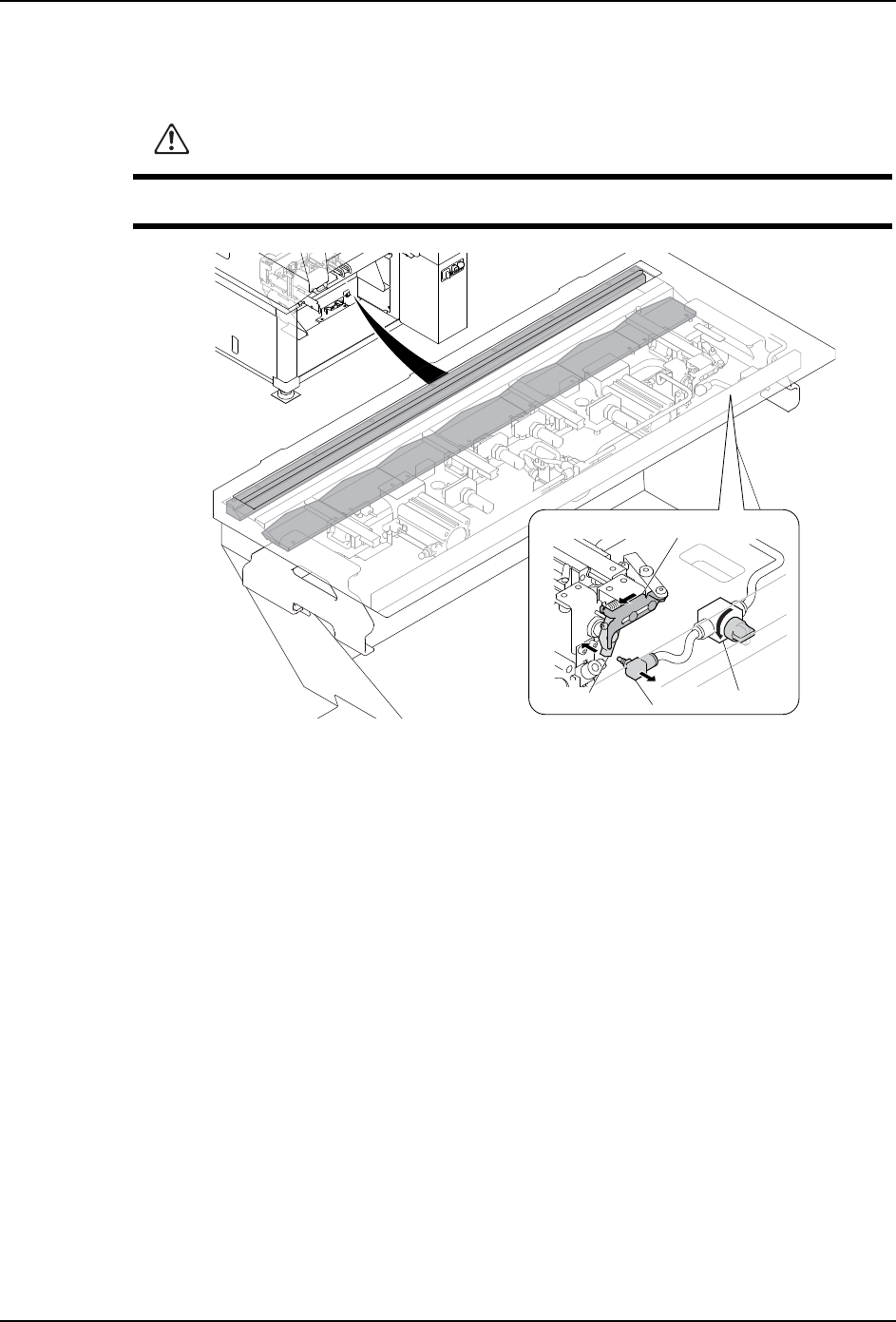

4. 请转动废料带处理组件处的气阀，停止供气。
5. 请按支架后拔出输气插头。此后可动刀片将被锁定而无法移动。
注意
作业时请注意不要使身体和头部碰到料站基座的导轨等突出部位，以免受伤。
0(&6D
ᯏㄏⴌᶵδсε
㷰ṉ
ᤸ䫟
3.3 Nm
警告
在料站基座单元废料带处理组件处作业之前，必须先拔掉输气插头，以此保证可动刀
片无法移动。
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
MEC-AIMEX2S-011S0 5. 保养
AIMEX IIS 机械手册 223
6. 请用干净的布头擦掉可动刀片和固定刀片上的废料带或元件。如果刀面上沾有接料胶带
则也请除去。
7. 请按照和拆除时相反的顺序进行操作使机器恢复原样。
警告
在料站基座单元废料带处理组件处作业时，请注意不要切到手指。
0(& 6
ᅝֱܼᡸ⠛
ᬃᶊ
䕧⇨ᦦ༈
⇨䯔
UeD08VDL
UeD08VDL
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
Downloaded at 2018/05/28 10:05:50 by 379B1402 DL#Dg9W51xG
